12 / 09 / 2008 – 16:55:10
TOTALRMS VALUES – Page 1 / 5
V12
V23
0.0
0.0
NEG%
ZERO%
0.0
0.0
I1
I2
0.0
0.0
PAGE
SCOPE

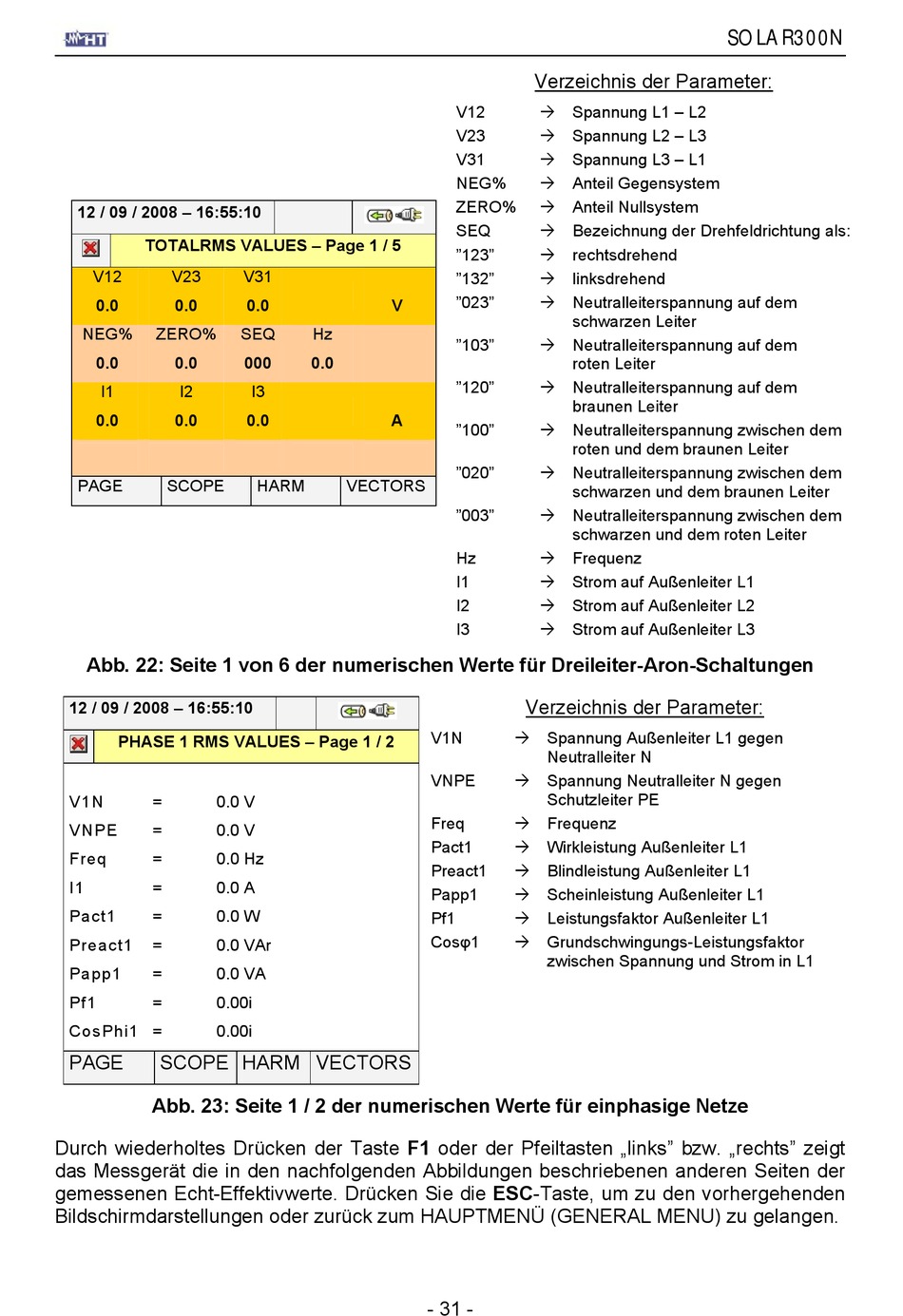

Abb. 22: Seite 1 von 6 der numerischen Werte für Dreileiter-Aron-Schaltungen
12 / 09 / 2008 – 16:55:10
PHASE 1 RMS VALUES – Page 1 / 2
V1N
=
0.0 V
VNPE
=
0.0 V
Freq
=
0.0 Hz
I1
=
0.0 A
Pact1
=
0.0 W
Preact1
=
0.0 VAr
Papp1
=
0.0 VA
Pf1
=
0.00i
CosPhi1
=
0.00i
PAGE
SCOPE HARM VECTORS
Abb. 23: Seite 1 / 2 der numerischen Werte für einphasige Netze
Durch wiederholtes Drücken der Taste F1 oder der Pfeiltasten „links" bzw. „rechts" zeigt
das Messgerät die in den nachfolgenden Abbildungen beschriebenen anderen Seiten der
gemessenen Echt-Effektivwerte. Drücken Sie die ESC-Taste, um zu den vorhergehenden
Bildschirmdarstellungen oder zurück zum HAUPTMENÜ (GENERAL MENU) zu gelangen.
V31
0.0
V
SEQ
Hz
000
0.0
I3
0.0
A
HARM
VECTORS
Verzeichnis der Parameter:
V12
Spannung L1 – L2
V23
Spannung L2 – L3
V31
Spannung L3 – L1
NEG%
Anteil Gegensystem
ZERO%
Anteil Nullsystem
SEQ
Bezeichnung der Drehfeldrichtung als:
"123"
rechtsdrehend
"132"
linksdrehend
"023"
Neutralleiterspannung auf dem
schwarzen Leiter
"103"
Neutralleiterspannung auf dem
roten Leiter
"120"
Neutralleiterspannung auf dem
braunen Leiter
"100"
Neutralleiterspannung zwischen dem
roten und dem braunen Leiter
"020"
Neutralleiterspannung zwischen dem
schwarzen und dem braunen Leiter
"003"
Neutralleiterspannung zwischen dem
schwarzen und dem roten Leiter
Hz
Frequenz
I1
Strom auf Außenleiter L1
I2
Strom auf Außenleiter L2
I3
Strom auf Außenleiter L3
Verzeichnis der Parameter:
V1N
Spannung Außenleiter L1 gegen
Neutralleiter N
VNPE
Spannung Neutralleiter N gegen
Schutzleiter PE
Freq
Frequenz
Pact1
Wirkleistung Außenleiter L1
Preact1
Blindleistung Außenleiter L1
Papp1
Scheinleistung Außenleiter L1
Pf1
Leistungsfaktor Außenleiter L1
Cosφ1
Grundschwingungs-Leistungsfaktor
zwischen Spannung und Strom in L1
- 31 -
SOLAR300N
