12 / 09 / 2008 – 16:55:10
TOTAL RMS VALUES – Page 1 / 6
V1PE
V2PE
V3PE
0.0
0.0
V12
V23
0.0
0.0
NEG%
ZERO%
SEQ
0.0
0.0
I1
I2
0.0
0.0
PAGE
SCOPE

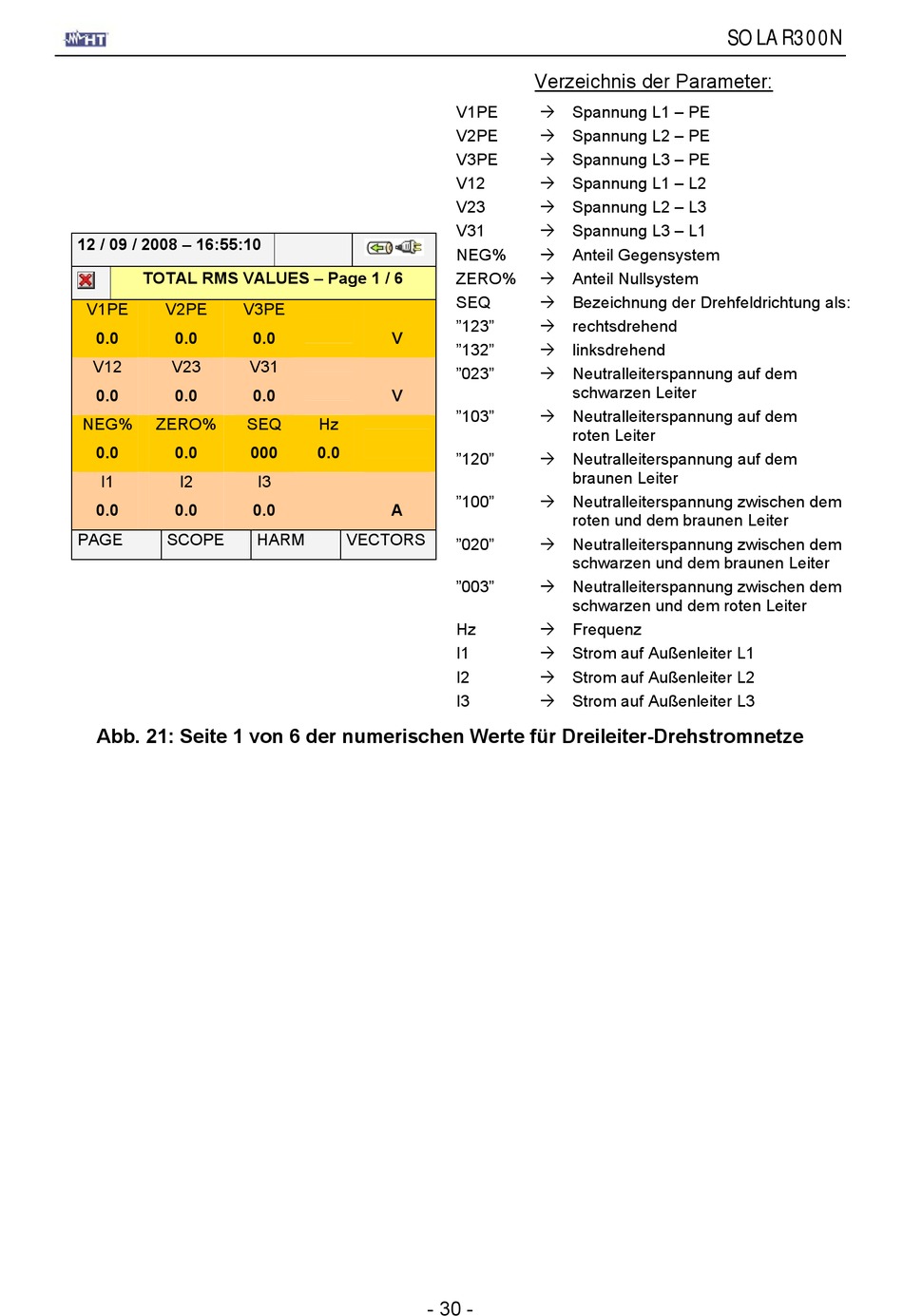

Abb. 21: Seite 1 von 6 der numerischen Werte für Dreileiter-Drehstromnetze
0.0
V
V31
0.0
V
Hz
000
0.0
I3
0.0
A
HARM
VECTORS
Verzeichnis der Parameter:
V1PE
 Spannung L1 – PE
V2PE
 Spannung L2 – PE
V3PE
 Spannung L3 – PE
V12
 Spannung L1 – L2
V23
 Spannung L2 – L3
V31
 Spannung L3 – L1
NEG%
 Anteil Gegensystem
ZERO%
 Anteil Nullsystem
SEQ
 Bezeichnung der Drehfeldrichtung als:
"123"
 rechtsdrehend
"132"
 linksdrehend
"023"
 Neutralleiterspannung auf dem
schwarzen Leiter
"103"
 Neutralleiterspannung auf dem
roten Leiter
"120"
 Neutralleiterspannung auf dem
braunen Leiter
"100"
 Neutralleiterspannung zwischen dem
roten und dem braunen Leiter
"020"
 Neutralleiterspannung zwischen dem
schwarzen und dem braunen Leiter
"003"
 Neutralleiterspannung zwischen dem
schwarzen und dem roten Leiter
Hz
 Frequenz
I1
 Strom auf Außenleiter L1
I2
 Strom auf Außenleiter L2
I3
 Strom auf Außenleiter L3
- 30 -
