Anzeigen:
0400
L1
U
Ph-N
U
Ph-Ph
I / I
N
400
L2
S
P
Q
cos φ
Freq.
L3
kWh
x 1000
5.2.1.1

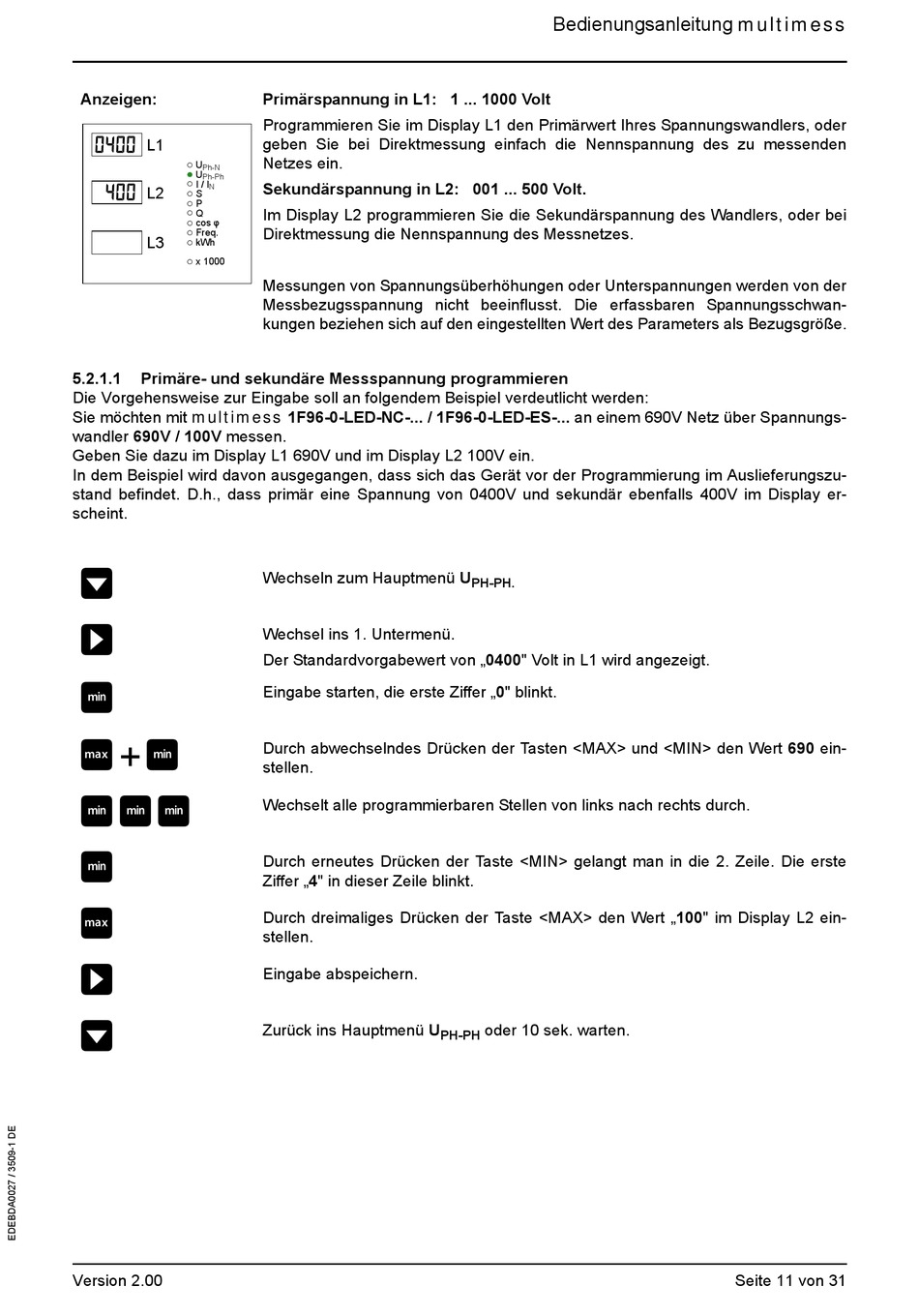

Primäre- und sekundäre Messspannung programmieren
Die Vorgehensweise zur Eingabe soll an folgendem Beispiel verdeutlicht werden:
Sie möchten mit multimess 1F96-0-LED-NC-... / 1F96-0-LED-ES-... an einem 690V Netz über Spannungs-
wandler 690V / 100V messen.
Geben Sie dazu im Display L1 690V und im Display L2 100V ein.
In dem Beispiel wird davon ausgegangen, dass sich das Gerät vor der Programmierung im Auslieferungszu-
stand befindet. D.h., dass primär eine Spannung von 0400V und sekundär ebenfalls 400V im Display er-
scheint.
W
X
T
S + T
TTT
T
S
X
W
Version 2.00
Primärspannung in L1: 1 ... 1000 Volt
Programmieren Sie im Display L1 den Primärwert Ihres Spannungswandlers, oder
geben Sie bei Direktmessung einfach die Nennspannung des zu messenden
Netzes ein.
Sekundärspannung in L2: 001 ... 500 Volt.
Im Display L2 programmieren Sie die Sekundärspannung des Wandlers, oder bei
Direktmessung die Nennspannung des Messnetzes.
Messungen von Spannungsüberhöhungen oder Unterspannungen werden von der
Messbezugsspannung nicht beeinflusst. Die erfassbaren Spannungsschwan-
kungen beziehen sich auf den eingestellten Wert des Parameters als Bezugsgröße.
Wechseln zum Hauptmenü U
Wechsel ins 1. Untermenü.
Der Standardvorgabewert von „0400" Volt in L1 wird angezeigt.
Eingabe starten, die erste Ziffer „0" blinkt.
Durch abwechselndes Drücken der Tasten <MAX> und <MIN> den Wert 690 ein-
stellen.
Wechselt alle programmierbaren Stellen von links nach rechts durch.
Durch erneutes Drücken der Taste <MIN> gelangt man in die 2. Zeile. Die erste
Ziffer „4" in dieser Zeile blinkt.
Durch dreimaliges Drücken der Taste <MAX> den Wert „100" im Display L2 ein-
stellen.
Eingabe abspeichern.
Zurück ins Hauptmenü U
Bedienungsanleitung multimess
PH-PH.
oder 10 sek. warten.
PH-PH
Seite 11 von 31
