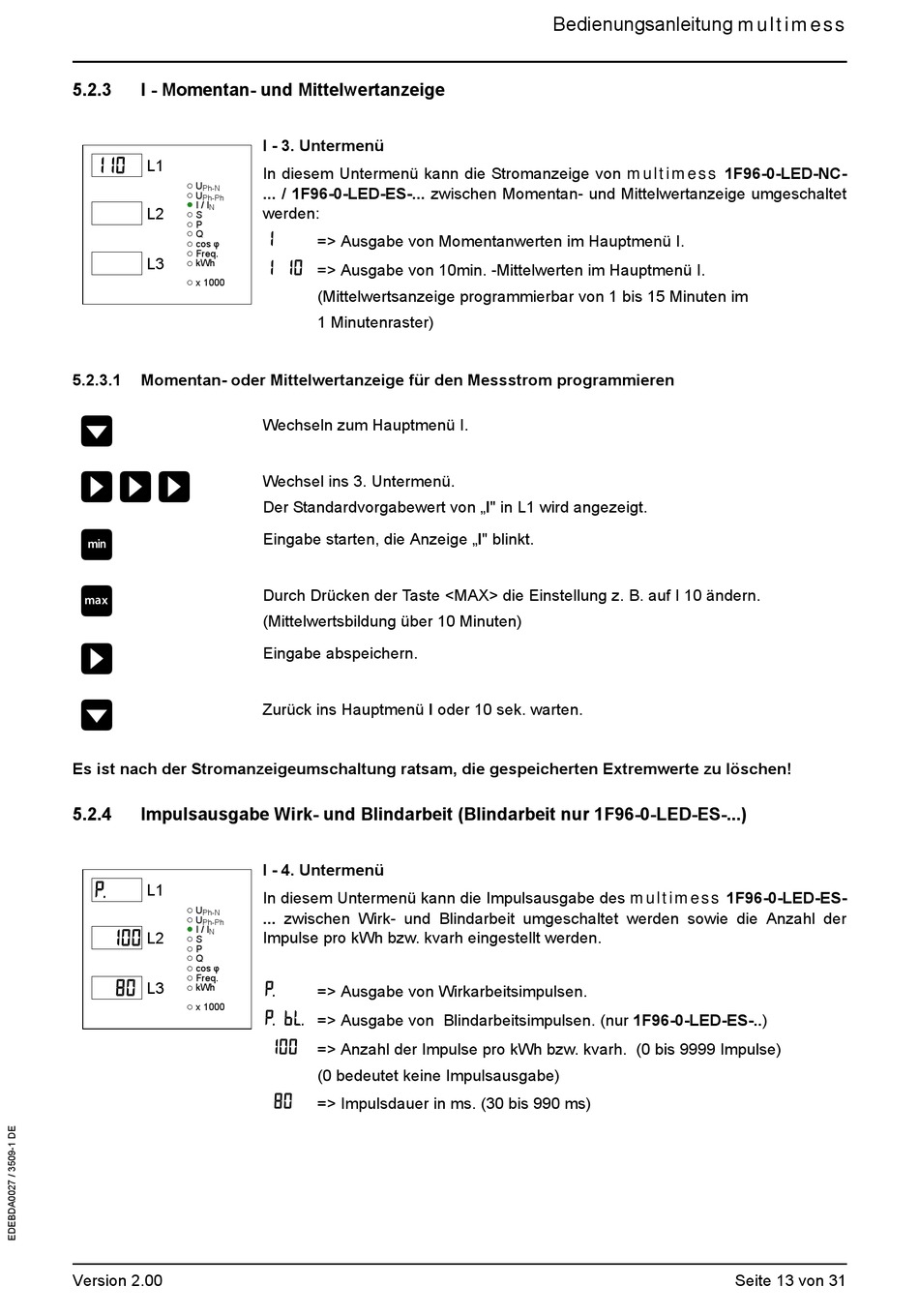

5.2.3
I - Momentan- und Mittelwertanzeige
110
L1
U
Ph-N
U
Ph-Ph
I / I
N
L2
S
P
Q
cos φ
Freq.
L3
kWh
x 1000
5.2.3.1
Momentan- oder Mittelwertanzeige für den Messstrom programmieren
W
XXX
T
S
X
W
Es ist nach der Stromanzeigeumschaltung ratsam, die gespeicherten Extremwerte zu löschen!
5.2.4
Impulsausgabe Wirk- und Blindarbeit (Blindarbeit nur 1F96-0-LED-ES-...)
p.
L1
U
Ph-N
U
Ph-Ph
I / I
N
100
L2
S
P
Q
cos φ
Freq.
80
L3
kWh
x 1000
Version 2.00
I - 3. Untermenü
In diesem Untermenü kann die Stromanzeige von multimess 1F96-0-LED-NC-
... / 1F96-0-LED-ES-... zwischen Momentan- und Mittelwertanzeige umgeschaltet
werden:
1
=> Ausgabe von Momentanwerten im Hauptmenü I.
1 10
=> Ausgabe von 10min. -Mittelwerten im Hauptmenü I.
(Mittelwertsanzeige programmierbar von 1 bis 15 Minuten im
1 Minutenraster)
Wechseln zum Hauptmenü I.
Wechsel ins 3. Untermenü.
Der Standardvorgabewert von „I" in L1 wird angezeigt.
Eingabe starten, die Anzeige „I" blinkt.
Durch Drücken der Taste <MAX> die Einstellung z. B. auf I 10 ändern.
(Mittelwertsbildung über 10 Minuten)
Eingabe abspeichern.
Zurück ins Hauptmenü I oder 10 sek. warten.
I - 4. Untermenü
In diesem Untermenü kann die Impulsausgabe des multimess 1F96-0-LED-ES-
... zwischen Wirk- und Blindarbeit umgeschaltet werden sowie die Anzahl der
Impulse pro kWh bzw. kvarh eingestellt werden.
p.
=> Ausgabe von Wirkarbeitsimpulsen.
p. bl.
=> Ausgabe von Blindarbeitsimpulsen. (nur 1F96-0-LED-ES-..)
100
=> Anzahl der Impulse pro kWh bzw. kvarh. (0 bis 9999 Impulse)
(0 bedeutet keine Impulsausgabe)
80
=> Impulsdauer in ms. (30 bis 990 ms)
Bedienungsanleitung multimess
Seite 13 von 31
