7

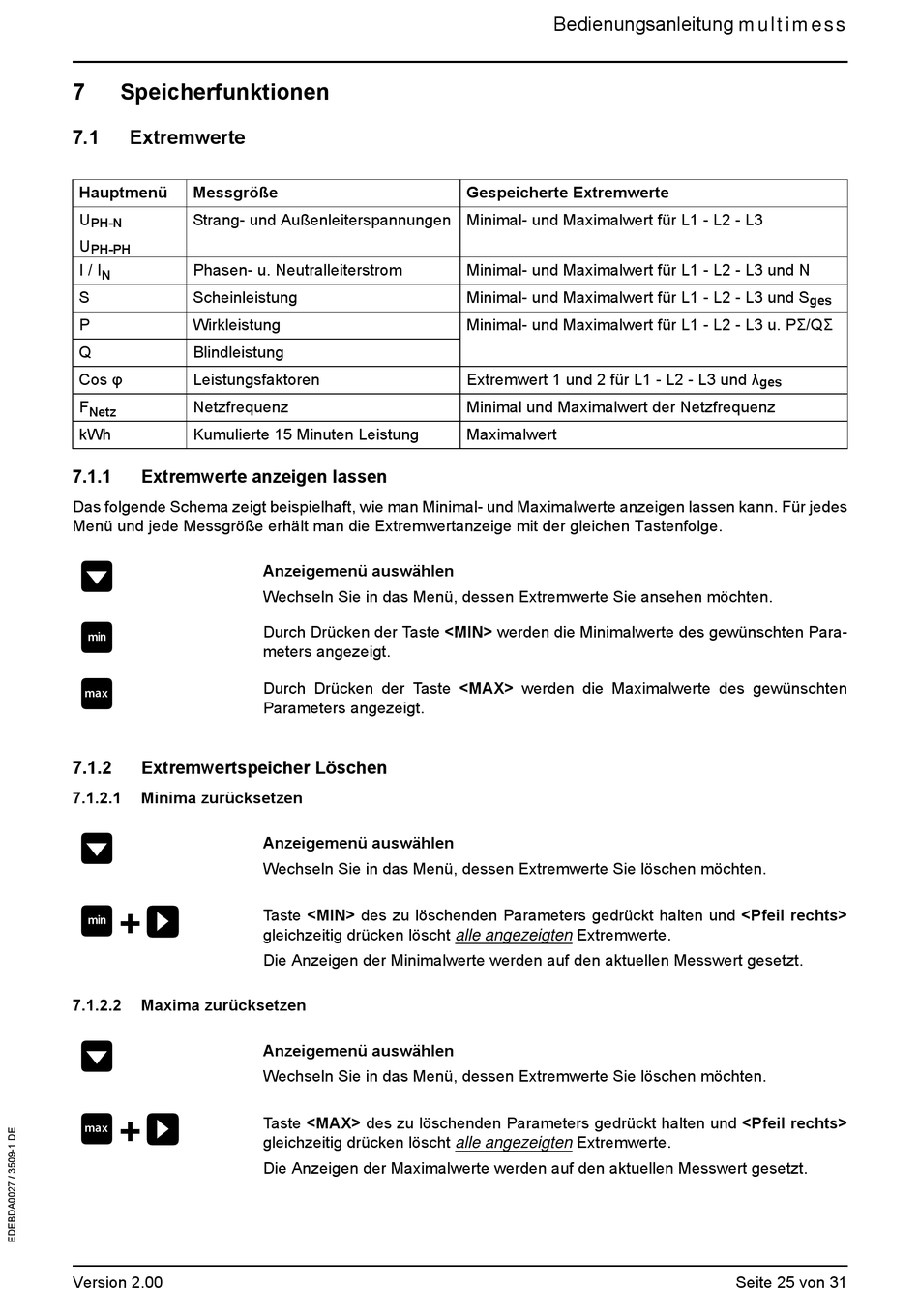

Speicherfunktionen
7.1
Extremwerte
Hauptmenü
Messgröße
U
Strang- und Außenleiterspannungen Minimal- und Maximalwert für L1 - L2 - L3
PH-N
U
PH-PH
I / I
Phasen- u. Neutralleiterstrom
N
S
Scheinleistung
P
Wirkleistung
Q
Blindleistung
Cos φ
Leistungsfaktoren
F
Netzfrequenz
Netz
kWh
Kumulierte 15 Minuten Leistung
7.1.1
Extremwerte anzeigen lassen
Das folgende Schema zeigt beispielhaft, wie man Minimal- und Maximalwerte anzeigen lassen kann. Für jedes
Menü und jede Messgröße erhält man die Extremwertanzeige mit der gleichen Tastenfolge.
W
T
S
7.1.2
Extremwertspeicher Löschen
7.1.2.1
Minima zurücksetzen
W
T+ X
7.1.2.2
Maxima zurücksetzen
W
S+ X
Version 2.00
Anzeigemenü auswählen
Wechseln Sie in das Menü, dessen Extremwerte Sie ansehen möchten.
Durch Drücken der Taste <MIN> werden die Minimalwerte des gewünschten Para-
meters angezeigt.
Durch Drücken der Taste <MAX> werden die Maximalwerte des gewünschten
Parameters angezeigt.
Anzeigemenü auswählen
Wechseln Sie in das Menü, dessen Extremwerte Sie löschen möchten.
Taste <MIN> des zu löschenden Parameters gedrückt halten und <Pfeil rechts>
gleichzeitig drücken löscht alle angezeigten Extremwerte.
Die Anzeigen der Minimalwerte werden auf den aktuellen Messwert gesetzt.
Anzeigemenü auswählen
Wechseln Sie in das Menü, dessen Extremwerte Sie löschen möchten.
Taste <MAX> des zu löschenden Parameters gedrückt halten und <Pfeil rechts>
gleichzeitig drücken löscht alle angezeigten Extremwerte.
Die Anzeigen der Maximalwerte werden auf den aktuellen Messwert gesetzt.
Bedienungsanleitung multimess
Gespeicherte Extremwerte
Minimal- und Maximalwert für L1 - L2 - L3 und N
Minimal- und Maximalwert für L1 - L2 - L3 und S
Minimal- und Maximalwert für L1 - L2 - L3 u. PΣ/QΣ
Extremwert 1 und 2 für L1 - L2 - L3 und λ
Minimal und Maximalwert der Netzfrequenz
Maximalwert
ges
ges
Seite 25 von 31
