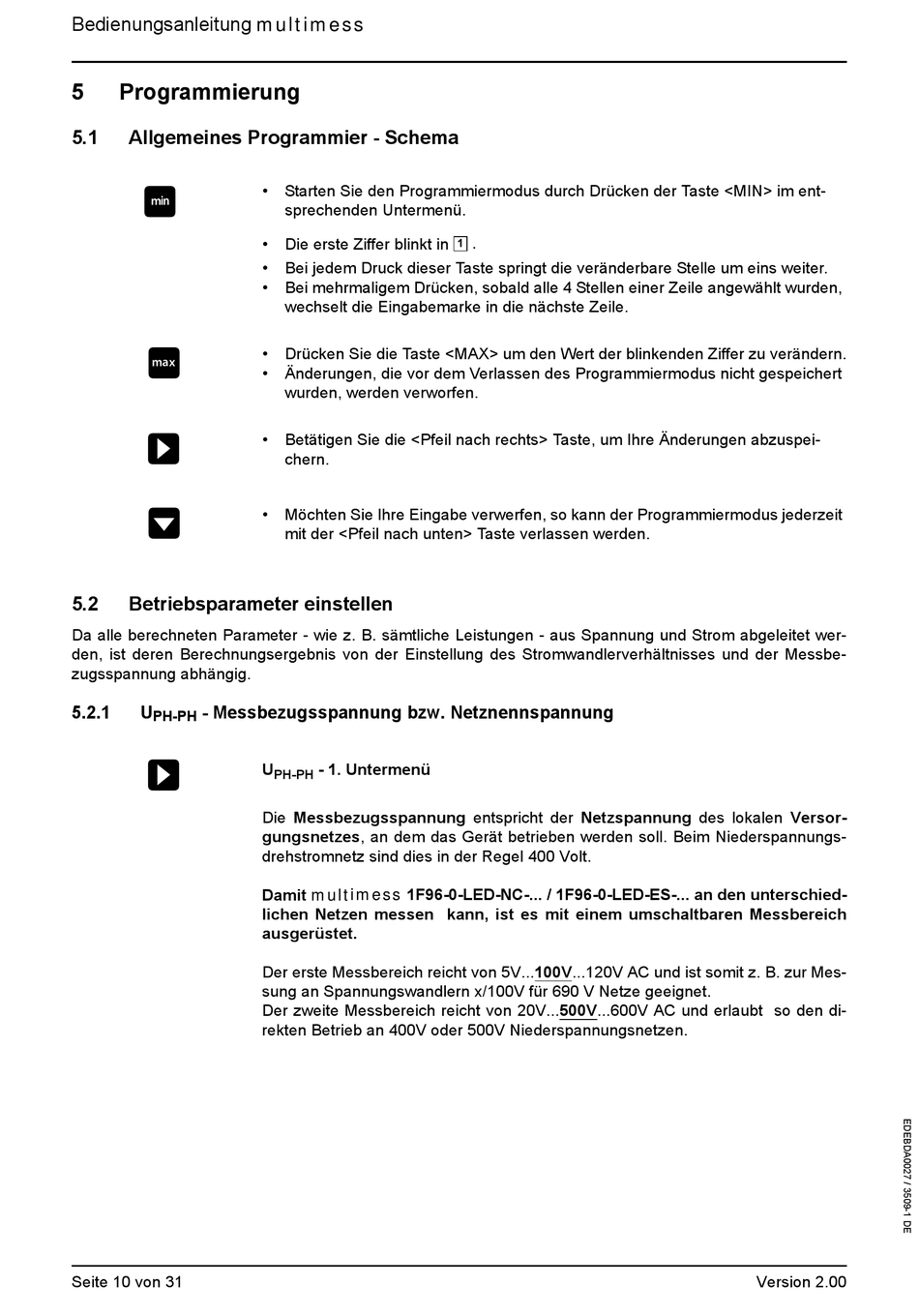

Bedienungsanleitung multimess
5
Programmierung
5.1
Allgemeines Programmier - Schema
T
S
X
W
5.2
Betriebsparameter einstellen
Da alle berechneten Parameter - wie z. B. sämtliche Leistungen - aus Spannung und Strom abgeleitet wer-
den, ist deren Berechnungsergebnis von der Einstellung des Stromwandlerverhältnisses und der Messbe-
zugsspannung abhängig.
5.2.1
U
- Messbezugsspannung bzw. Netznennspannung
PH-PH
X
Seite 10 von 31
•
Starten Sie den Programmiermodus durch Drücken der Taste <MIN> im ent-
sprechenden Untermenü.
•
Die erste Ziffer blinkt in
•
Bei jedem Druck dieser Taste springt die veränderbare Stelle um eins weiter.
•
Bei mehrmaligem Drücken, sobald alle 4 Stellen einer Zeile angewählt wurden,
wechselt die Eingabemarke in die nächste Zeile.
•
Drücken Sie die Taste <MAX> um den Wert der blinkenden Ziffer zu verändern.
•
Änderungen, die vor dem Verlassen des Programmiermodus nicht gespeichert
wurden, werden verworfen.
•
Betätigen Sie die <Pfeil nach rechts> Taste, um Ihre Änderungen abzuspei-
chern.
•
Möchten Sie Ihre Eingabe verwerfen, so kann der Programmiermodus jederzeit
mit der <Pfeil nach unten> Taste verlassen werden.
U
- 1. Untermenü
PH-PH
Die Messbezugsspannung entspricht der Netzspannung des lokalen Versor-
gungsnetzes, an dem das Gerät betrieben werden soll. Beim Niederspannungs-
drehstromnetz sind dies in der Regel 400 Volt.
Damit multimess 1F96-0-LED-NC-... / 1F96-0-LED-ES-... an den unterschied-
lichen Netzen messen kann, ist es mit einem umschaltbaren Messbereich
ausgerüstet.
Der erste Messbereich reicht von 5V...100V...120V AC und ist somit z. B. zur Mes-
sung an Spannungswandlern x/100V für 690 V Netze geeignet.
Der zweite Messbereich reicht von 20V...500V...600V AC und erlaubt so den di-
rekten Betrieb an 400V oder 500V Niederspannungsnetzen.
.
1
Version 2.00
