4
Bedienung

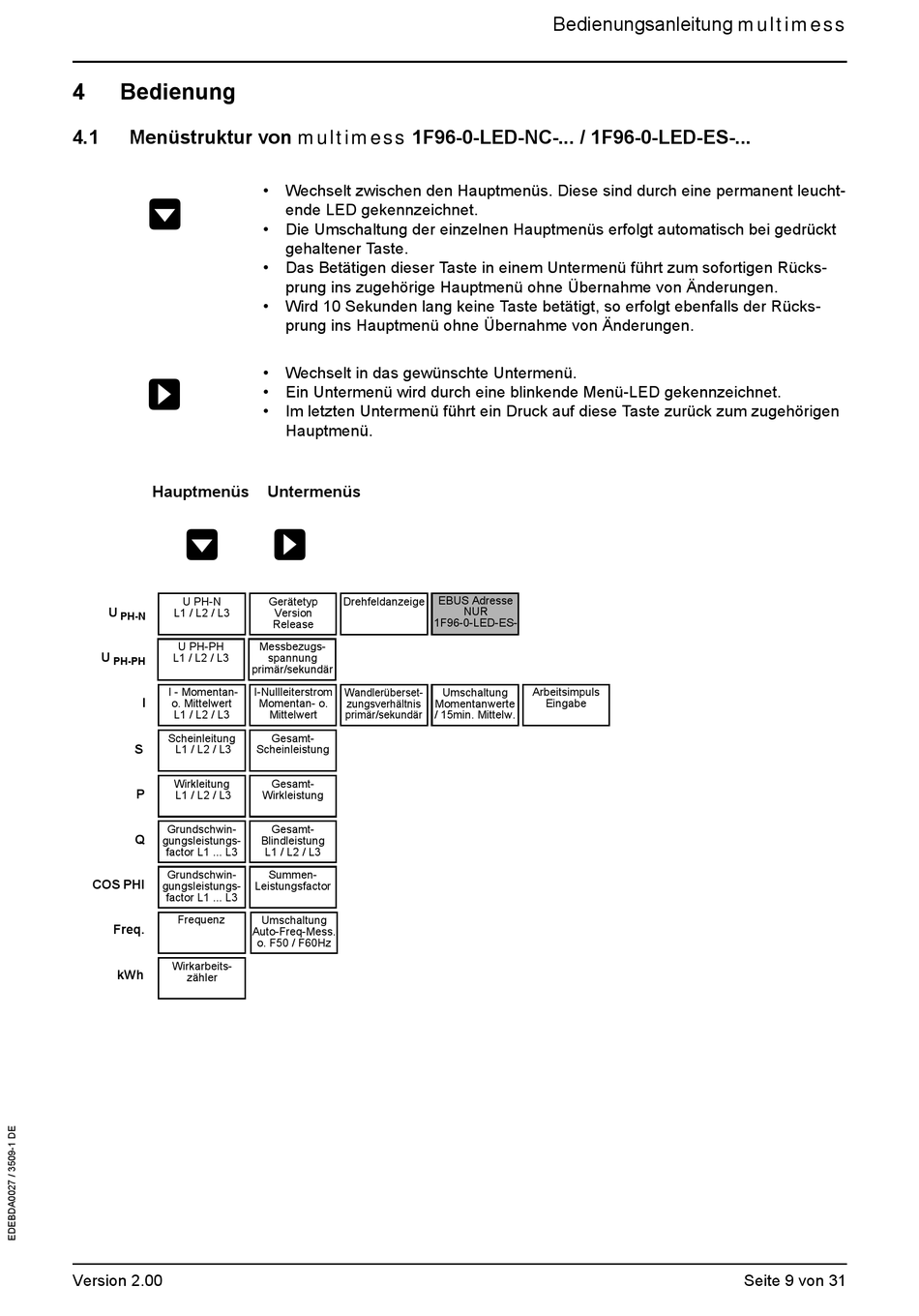

Menüstruktur von multimess 1F96-0-LED-NC-... / 1F96-0-LED-ES-...
4.1
W
X
Hauptmenüs
W
U PH-N
U
L1 / L2 / L3
PH-N
U PH-PH
U
L1 / L2 / L3
PH-PH
I - Momentan-
I
o. Mittelwert
L1 / L2 / L3
Scheinleitung
S
L1 / L2 / L3
Wirkleitung
P
L1 / L2 / L3
Grundschwin-
Q
gungsleistungs-
factor L1 ... L3
Grundschwin-
COS PHI
gungsleistungs-
factor L1 ... L3
Frequenz
Freq.
Wirkarbeits-
kWh
zähler
Version 2.00
•
Wechselt zwischen den Hauptmenüs. Diese sind durch eine permanent leucht-
ende LED gekennzeichnet.
•
Die Umschaltung der einzelnen Hauptmenüs erfolgt automatisch bei gedrückt
gehaltener Taste.
•
Das Betätigen dieser Taste in einem Untermenü führt zum sofortigen Rücks-
prung ins zugehörige Hauptmenü ohne Übernahme von Änderungen.
•
Wird 10 Sekunden lang keine Taste betätigt, so erfolgt ebenfalls der Rücks-
prung ins Hauptmenü ohne Übernahme von Änderungen.
•
Wechselt in das gewünschte Untermenü.
•
Ein Untermenü wird durch eine blinkende Menü-LED gekennzeichnet.
•
Im letzten Untermenü führt ein Druck auf diese Taste zurück zum zugehörigen
Hauptmenü.
Untermenüs
X
Gerätetyp
Drehfeldanzeige
Version
Release
Messbezugs-
spannung
primär/sekundär
I-Nullleiterstrom
Wandlerüberset-
Momentan- o.
zungsverhältnis
Mittelwert
primär/sekundär
Gesamt-
Scheinleistung
Gesamt-
Wirkleistung
Gesamt-
Blindleistung
L1 / L2 / L3
Summen-
Leistungsfactor
Umschaltung
Auto-Freq-Mess.
o. F50 / F60Hz
Bedienungsanleitung multimess
EBUS Adresse
NUR
1F96-0-LED-ES-
Umschaltung
Arbeitsimpuls
Momentanwerte
Eingabe
/ 15min. Mittelw.
Seite 9 von 31
