Bedienungsanleitung MULTIMESS-Light / Basic
3.2

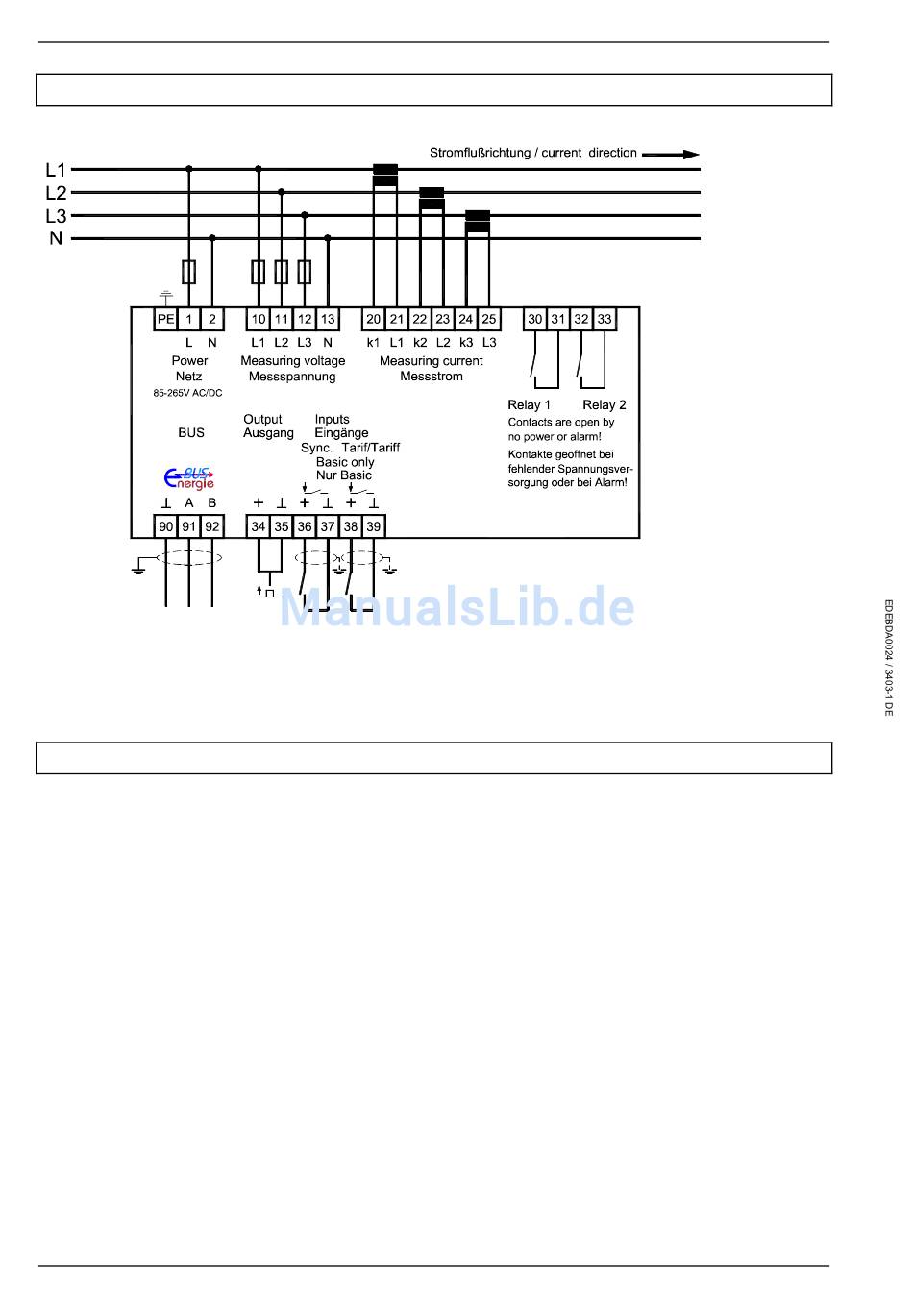

Anschlussplan
3.3
Klemmenbelegung
Klemme
1 (L) und 2 (N):
Klemme
10 (L1) :
11 (L2)
12 (L3)
13 (N):
Klemme
20 (k1) und 21 (l1):
22 (k2) und 23 (l2)
24 (k3) und 25 (l3)
Seite 8 von 58
Der Sync.- und der Tarifeingang stehen nur bei der Gerätevariante
MULTIMESS-Basic zur Verfügung.
Stromversorgungsanschluss
Zur Stromversorgung des Gerätes wird eine Steuerspannung be-
nötigt. Das Gerät ist mit einem Mehrbereichsnetzteil ausgestattet
und kann mit Spannungen von 85 – 265V AC/DC versorgt werden.
Messeingänge für Spannung
Dreiphasige Spannungsmessung sowohl in 3- als auch in 4-Leiter-
Drehstromnetzen. Direktmessung für 3x 5...100...120V oder
3x20...500...600V AC. Die Messbereiche sind programmierbar. Bei
Überschreitung des Messbereiches erfolgt eine Fehlermeldung.
Für höhere Spannungen ist der Anschluss über Spannungswandler
notwendig.
Messeingänge für Strom
Die Messeingänge für Strom müssen über Stromwandler x/1A AC
oder x/5A AC angeschlossen werden.
Beim Anschluss der Wandler ist auf die Stromflussrichtung, sowie
auf die richtige Zuordnung zwischen den Messspannungseingän-
gen und den Stromwandlern zu achten!
Version 1.02
