1 I
NSTALLATION

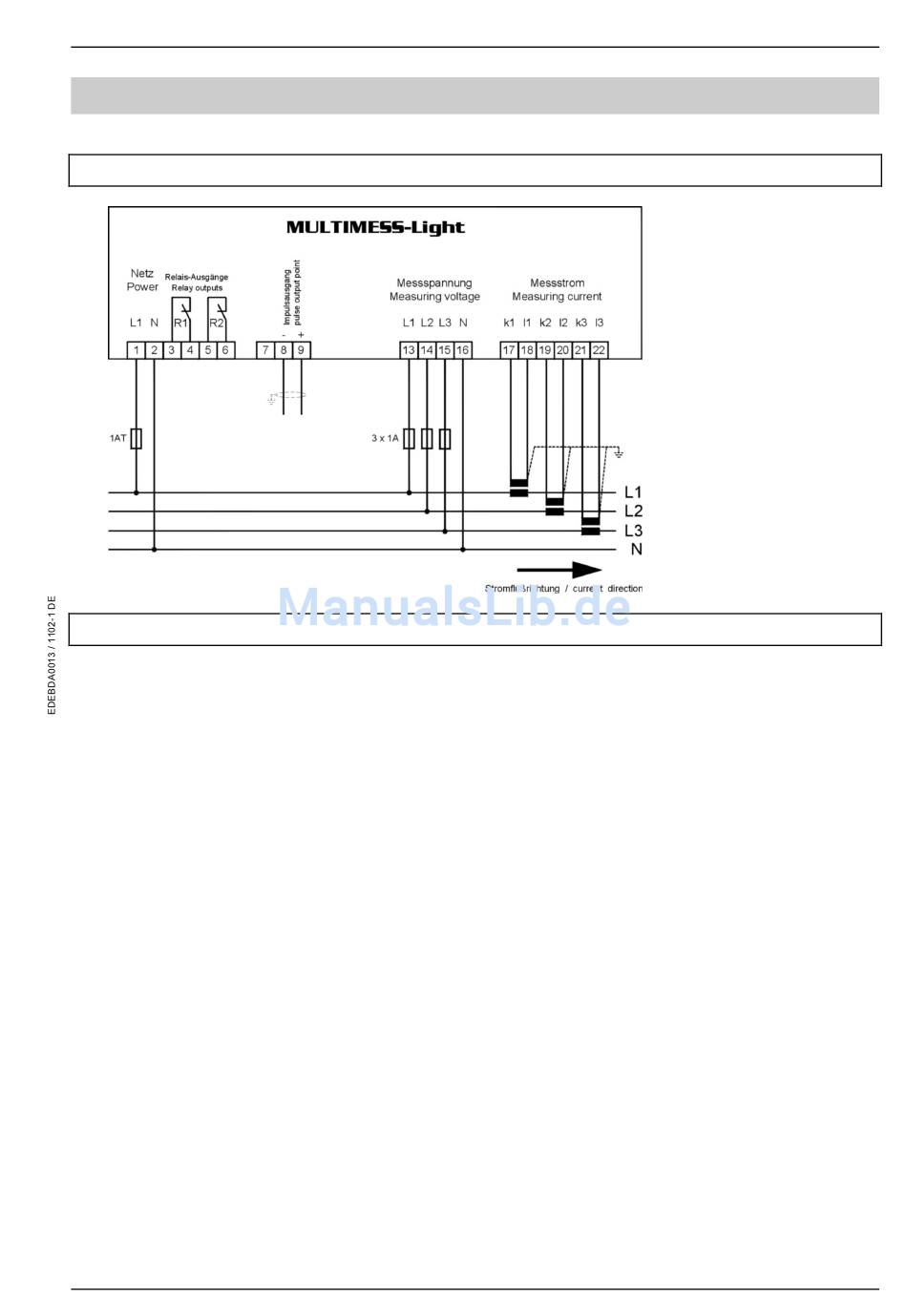

1.1

Anschlussplan

1.2 Anschlüsse
Achtung! Für die Leitungen am Arbeitsimpulsausgang abgeschirmtes Material ver-
wenden, um Störimpulse von den Klemmen fernzuhalten. Die Abschir-
mung ist einseitig an PE anzuschließen. Leitungsmaterial z.B.: I-Y-St-
Y2x2x0,8.
Klemmen 01 und 02:
Klemmen 03 und 04:
Klemmen 05 und 06:
Klemmen 08 und 09:
Klemmen 13 bis 16:
Klemmen 17 bis 22:
Version 2.42
Handbuch Universalnetzmeßgerät MULTIMESS - Light
Spannungsversorgung: AC 230V, 50Hz (oder AC 100V, 50Hz bei 100V-
Variante)
Potentialfreier Relaiskontakt von Melderelais 1 zur Auslösung von Meldun-
gen oder Alarmen. Im Anwendungsfall kann eine akustische oder optische Mel-
dung aktiviert oder ein Verbraucher abgeschaltet werden. Der Kontakt ist im
stromlosen Zustand des Geräts und bei aktiver Meldung geschlossen. Maximale
Schaltleistung: 2A bei AC 250V
Potentialfreier Relaiskontakt von Melderelais 2 - Beschreibung wie Klemmen
03 und 04
Ausgabe von leistungsproportionalen Arbeitsimpulsen über potentialfreien
Kontakt an einen Maximumwächter oder eine ZLT. Polarität beachten!
Meßspannungseingänge, dreiphasig, für Spannungsdirektmessung
(3 x 400/230V) (Option 3 x 100/56,8V).
Stromwandlereingänge zur Strommessung über Wandler X/5A, Zuordnung
von k und l beachten (Option für Wandler X/1A).
Seite 3 von 28
