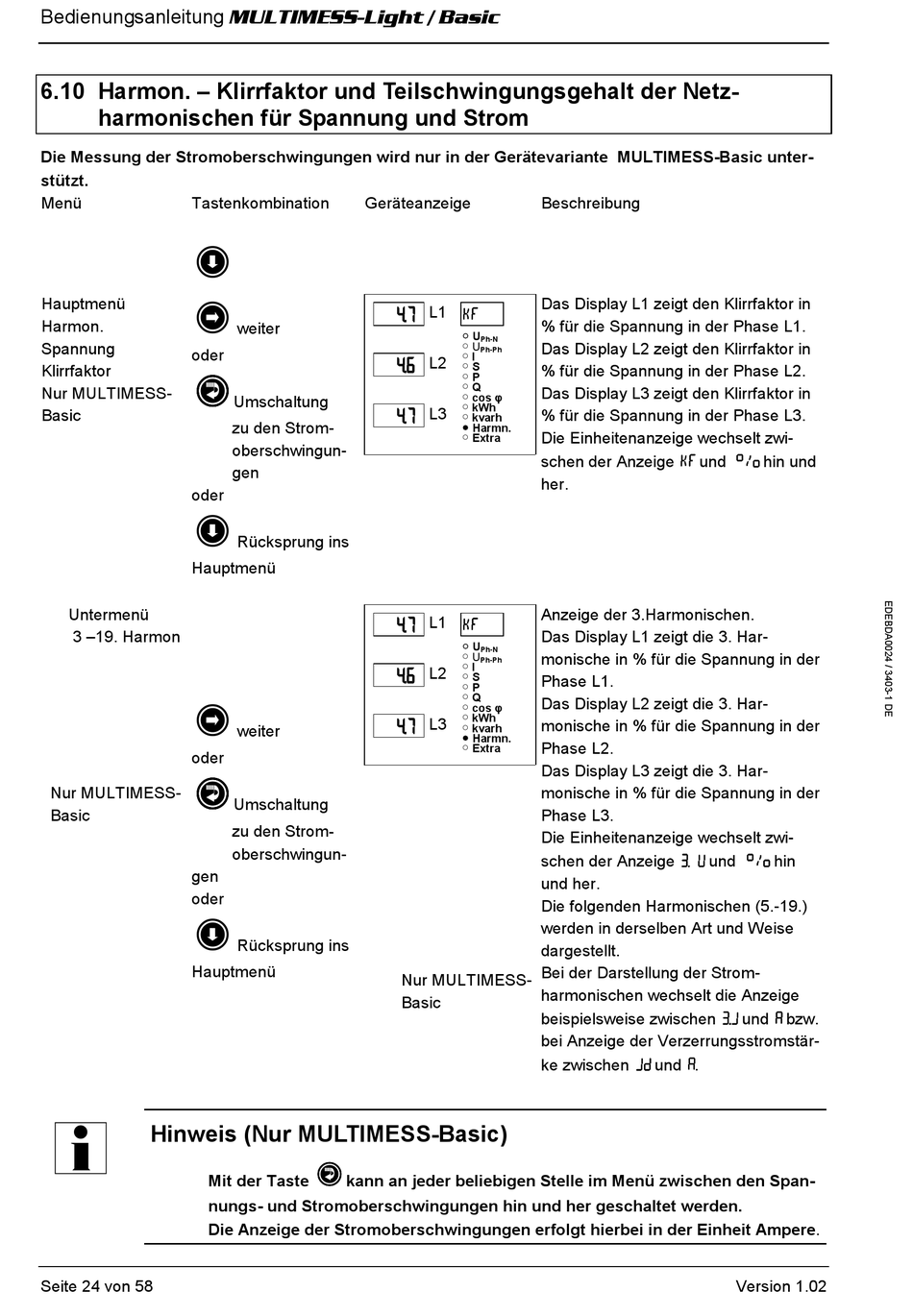

Bedienungsanleitung MULTIMESS-Light / Basic
6.10 Harmon. – Klirrfaktor und Teilschwingungsgehalt der Netz-
harmonischen für Spannung und Strom
Die Messung der Stromoberschwingungen wird nur in der Gerätevariante MULTIMESS-Basic unter-
stützt.
Menü
Tastenkombination
<
Hauptmenü
>
Harmon.
Spannung
oder
Klirrfaktor
s
Nur MULTIMESS-
Basic
oder
<
Hauptmenü
Untermenü
3 –19. Harmon
>
oder
s
Nur MULTIMESS-
Basic
gen
oder
<
Hauptmenü
Hinweis (Nur MULTIMESS-Basic)
I
Mit der Taste
nungs- und Stromoberschwingungen hin und her geschaltet werden.
Die Anzeige der Stromoberschwingungen erfolgt hierbei in der Einheit Ampere.
Seite 24 von 58
Geräteanzeige
4. 7
weiter
4. 6
Umschaltung
4. 7
zu den Strom-
oberschwingun-
gen
Rücksprung ins
4. 7
4. 6
4. 7
weiter
Umschaltung
zu den Strom-
oberschwingun-
Rücksprung ins
Nur MULTIMESS-
Basic
s
kann an jeder beliebigen Stelle im Menü zwischen den Span-
Beschreibung
Das Display L1 zeigt den Klirrfaktor in
L1 KF
% für die Spannung in der Phase L1.
k U
Ph-N
Das Display L2 zeigt den Klirrfaktor in
k U
Ph-Ph
k I
L2
k S
% für die Spannung in der Phase L2.
k P
k Q
Das Display L3 zeigt den Klirrfaktor in
k cos φ
k kWh
L3
% für die Spannung in der Phase L3.
k kvarh
K Harmn.
Die Einheitenanzeige wechselt zwi-
k Extra
schen der Anzeige KF und <}> hin und
her.
Anzeige der 3.Harmonischen.
L1 KF
Das Display L1 zeigt die 3. Har-
k U
Ph-N
k U
monische in % für die Spannung in der
Ph-Ph
k I
L2
k S
Phase L1.
k P
k Q
Das Display L2 zeigt die 3. Har-
k cos φ
k kWh
L3
monische in % für die Spannung in der
k kvarh
K Harmn.
Phase L2.
k Extra
Das Display L3 zeigt die 3. Har-
monische in % für die Spannung in der
Phase L3.
Die Einheitenanzeige wechselt zwi-
schen der Anzeige 3. U und <}> hin
und her.
Die folgenden Harmonischen (5.-19.)
werden in derselben Art und Weise
dargestellt.
Bei der Darstellung der Strom-
harmonischen wechselt die Anzeige
beispielsweise zwischen 3. . J und A bzw.
bei Anzeige der Verzerrungsstromstär-
ke zwischen Jd und A.
Version 1.02
