F
N°149 PRO
INSTRUCTIONS RÉSERVÉES EXCLUSIVEMENT
AUX PROFESSIONNELS QUALIFIES

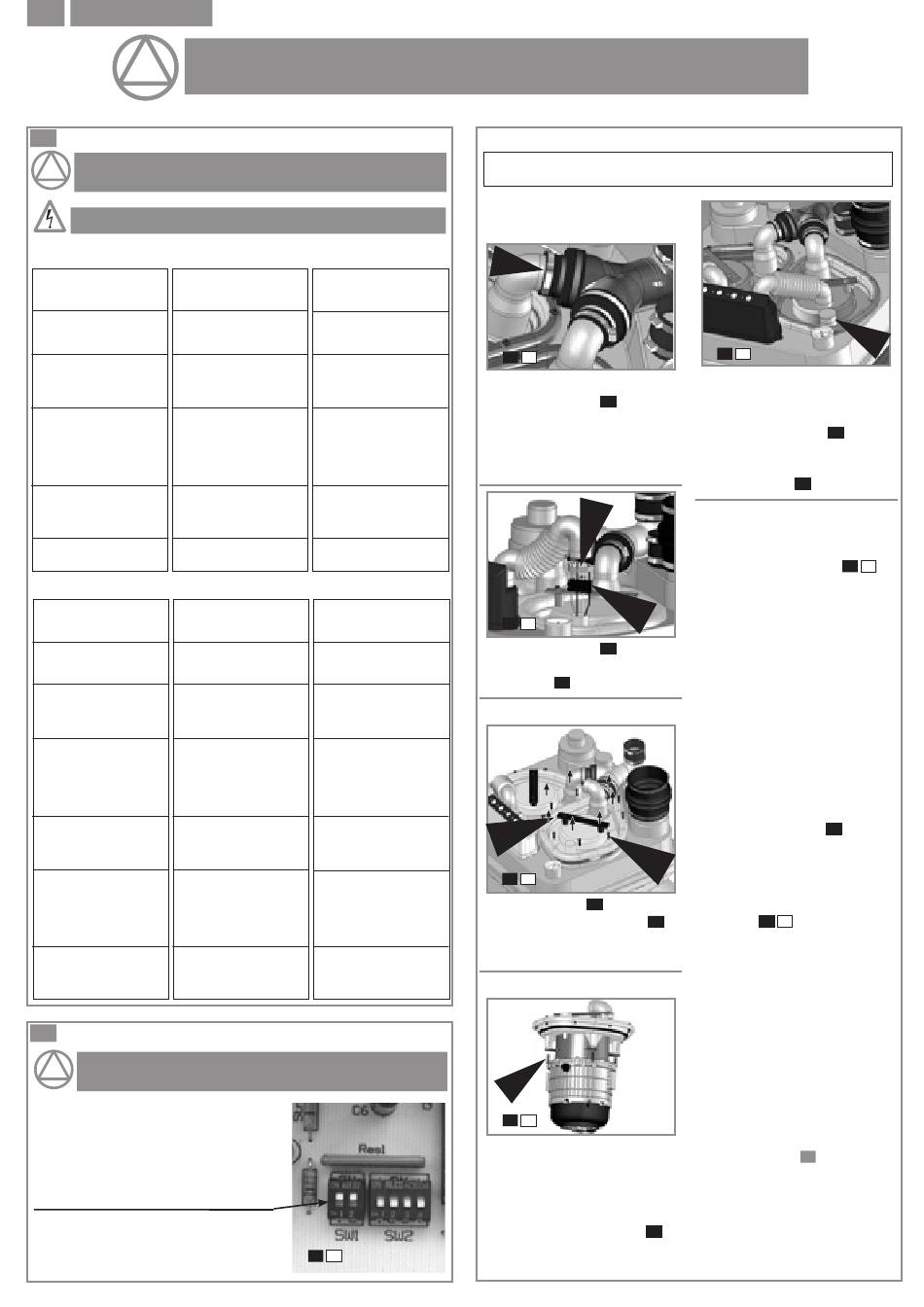

15
INTERVENTIONS ÉVENTUELLES
INSTRUCTIONS RÉSERVÉES EXCLUSIVEMENT
AUX PROFESSIONNELS QUALIFIES
Pour toutes autres interventions, débrancher la prise de courant
ALARME SUR L'APPAREIL
ANOMALIE CONSTATÉE
CAUSES PROBABLES
1 – Sirène + LED alarme générale
• Conduite bouchée
2 – LED alarme générale
• L'appareil a rencontré le
problème suivant : conduite
bouchée
3 – Sirène + LED alarme générale +
• Le moteur est en court-circuit
LED moteur (rouge)
• Système de broyage bloqué
• Défaut du condensateur
• Désaccouplement hydrauliques
4 – LED alarme générale + LED
• Le moteur a rencontré l'un des
moteur (rouge)
problèmes suivants :
- Le moteur est en court-circuit
- Système de broyage bloqué
- Défaut du condensateur
- Désaccouplement hydrauliques
5 – Sirène + LED alarme générale +
• Coupure secteur
clignotement LED jaune secteur
6 – LED alarme générale +
• L'appareil a rencontré une
clignotement LED jaune secteur
coupure secteur
ALARME SUR LE MODULE DÉPORTÉ
ANOMALIE CONSTATÉE
CAUSES PROBABLES
Buzzer + LED alarme générale
• Conduite bouchée
LED alarme générale
• L'appareil a rencontré le
problème suivant : conduite
bouchée
Buzzer + LED alarme générale +
• Le moteur est en court-circuit
LED moteur
• Système de broyage bloqué
• Défaut du condensateur
• Désaccouplement hydrauliques
LED alarme générale + LED moteur
• Le moteur a rencontré l'un des
problèmes suivants :
- Le moteur est en court-circuit
- Système de broyage bloqué
- Défaut du condensateur
- Désaccouplement hydrauliques
Buzzer + LED alarme générale +
• Coupure secteur
LED HF clignotante
Buzzer + LED alarme générale +
• Accumulateur déchargé suite à
LED HF éteinte
une coupure de secteur.
• Défaut de transmission HF
Buzzer + LED secteur clignotante
• Coupure secteur de l'alarme
déportée
16
DÉMONTAGE
INSTRUCTIONS RÉSERVÉES EXCLUSIVEMENT
AUX PROFESSIONNELS QUALIFIES
Dans le cas, où on ne parvient pas à
faire fonctionner un moteur correctement,
on peut "désactiver" l'utilisation de ce
moteur en commutant le "switch"
correspondant situé sur la carte.
(SW1 : switch 1 et 2 pour moteur 1 et 2).
Le moteur "désactivé" peut être démonté.
L'appareil fonctionnera sur le moteur
restant.
DÉMONTAGE D'UN MOTEUR
REMÈDES
• Consulter un dépanneur agréé SFA
• Appuyer sur l'alarme générale
pour RAZ (l'alarme s'éteint)
• Consulter un dépanneur agréé SFA
• Appuyer sur la marche forcée du
moteur en défaut
• Consulter un dépanneur agréé SFA
• Appuyer sur la marche forcée du
moteur en défaut pour RAZ
• Consulter un dépanneur agréé SFA
• Pour arrêter la sirène appuyer sur
la touche RAZ Alarme générale
• Vérifier l'installation électrique
• Consulter un dépanneur agréé SFA
• Vérifier l'installation électrique
REMÈDES
• Consulter un dépanneur agréé SFA
• Appuyer sur l'alarme générale
pour RAZ (l'alarme s'éteint)
• Consulter un dépanneur agréé SFA
• Appuyer sur la marche forcée du
moteur en défaut
• Consulter un dépanneur agréé SFA
• Appuyer sur la marche forcée du
moteur en défaut pour RAZ
• Consulter un dépanneur agréé SFA
• Pour arrêter la sirène appuyer sur
la touche RAZ Alarme générale
• Vérifier l'installation électrique
• Consulter un dépanneur agréé SFA
• Vérifier l'installation électrique
• Basculer les switchs de la
transmission HF sur les 2 cartes
électroniques
• Consulter un dépanneur agréé SFA
• Vérifier l'installation électrique
• Attention ! Débrancher la prise de
courant ! Déconnecter les accus de
la carte électronique
16
1
METTRE L'APPAREIL HORS TENSION
(le voyant jaune doit être éteint).
Sirène indiquant que l'appa-
reil n'est plus alimenté.
A
16
2
Déclipser le capot.
Dévisser le collier
du
A
moteur défectueux (le clapet
anti-retour reste en position
lors du dépannage du
moteur).
B
C
16
3
Dévisser le collier
.
B
Débrancher les fils moteurs
du bornier
.
C
E
D
16
4
Dévisser les vis
de la
D
trappe. Utiliser la poignée
E
pour soulever le moteur avec
précaution.
F
16
5
Si le moteur défectueux doit
repartir chez le fabricant,
vous pouvez laisser le
releveur assurer un service
minimum avec un seul
moteur. Dévisser les vis
F
du moteur défectueux de la
trappe.
G
16
6
Remettre la trappe en
position.
Reconnecter l'évacuation.
Utiliser le bouchon
pour
G
obstruer la sortie des fils
moteur de la trappe. Fixer
avec le collier
.
B
Intervention sur la carte
électronique (cf visuel
16
1
enlever de la position
ON le switch correspondant
au numéro du moteur
défectueux :
1 = moteur 1
2 = moteur 2
Ainsi l'appareil ne se mettra
pas en position "alarme"
et la carte électronique
n'alimentera plus que le
moteur restant.
REMONTAGE DU MOTEUR
Retirer le bouchon
et la
G
trappe.
Revisser le moteur sur la
trappe et remettre la trappe
en position.
Reconnecter les fils moteurs
(cf visuel
).
16
3
Attention :
Respecter le code couleur :
Fil bleu avec le fil bleu
Fil marron avec le fil marron
Fil vert avec le fil vert
Fil blanc avec le fil blanc
Basculer le switch moteur de
la carte en position ON.
Reconnecter l'évacuation.
Mettre l'appareil sous
tension.
Refaire un test complet de
mise en service
(cf paragraphe
).
11
)
:
