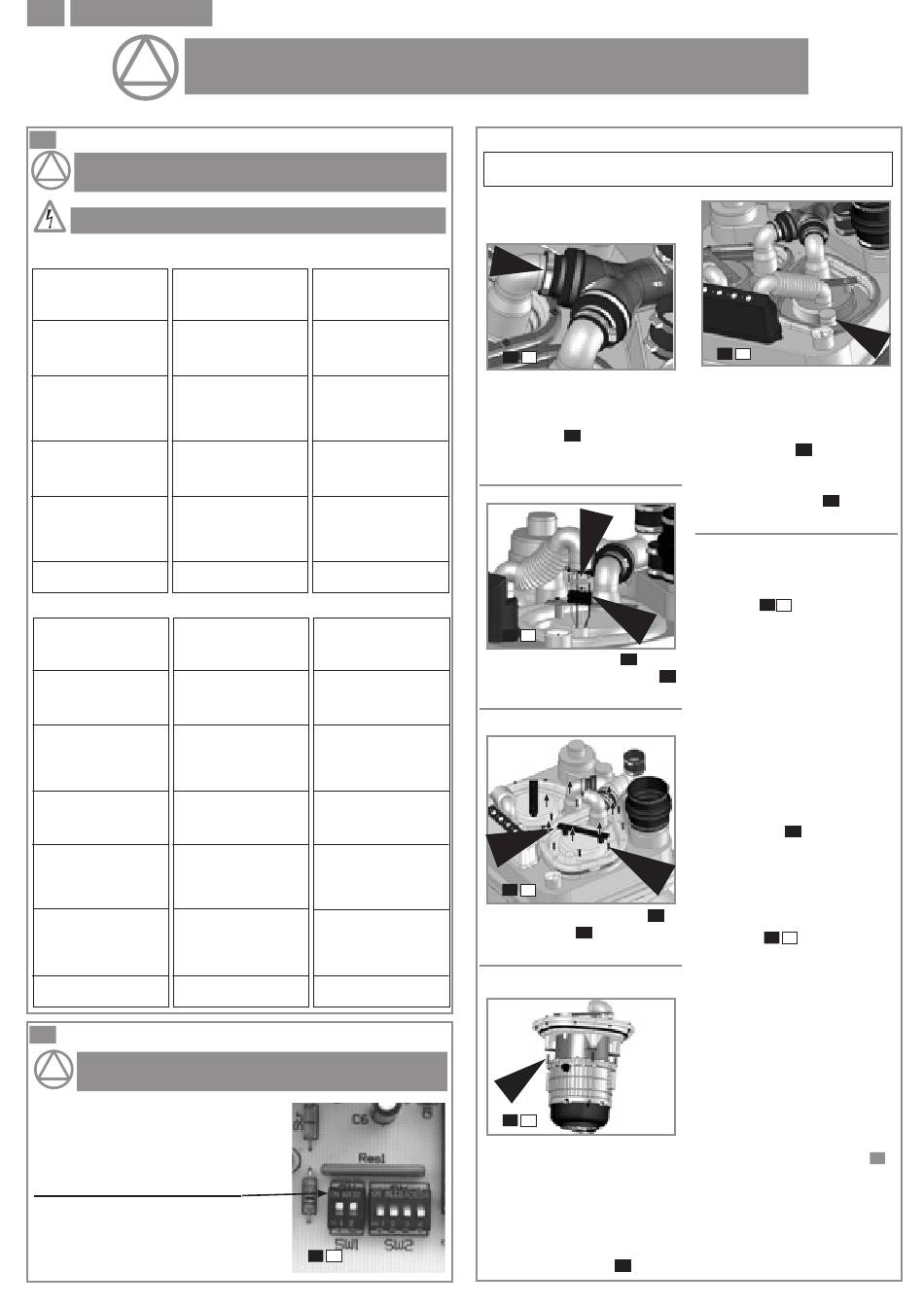

FI
N°149 PRO
VAIN AMMATTITAITOISELLE ASENTAJALLE
TARKOITETUT OHJEET
15
VIANMÄÄRITYS
SÄHKÖASENNUKSEN SAA TEHDÄ VAIN
AMMATTITAITOINEN SÄHKÖASENTAJA
Kaikkia muita toimenpiteitä varten katkaise virta.
LAITTEEN OHJAUSPANEELIN HÄLYTYKSET
HÄLYTYS
TODENNÄKÖINEN SYY
1 – Summeri + yleishälytyksen ledi
• Putki tukossa
2 – Yleishälytyksen ledi
• Putki tukossa
3 – Summeri + yleishälytyksen ledi
• Oikosulku moottorissa
+ punainen moottorivian ledi
• Silppurijärjestelmä tukossa
• Kondensaattorivika
• Hydraulijärjestelmän osat
paikoiltaan
4 – Yleishälytyksen ledi + punai-
• Moottorissa on ilmennyt yksi ed.
nen moottorivian ledi
mainituista vioista
5 – Summeri + yleishälytyksen ledi
• Verkkovirtahäiriö
+ vilkkuva keltainen verkkovir-
tahäiriön ledi
6 – Yleishälytyksen ledi + vilkkuva
• Verkkovirtahäiriö
keltainen verkkovirtahäiriön ledi
KAUKOHÄLYTIN
HÄLYTYS
TODENNÄKÖINEN SYY
Summeri + yleishälytyksen ledi
• Putki tukossa
Yleishälytyksen ledi
• Putki tukossa
Summeri + yleishälytyksen ledi +
• Oikosulku moottorissa
moottorin ledi
• Silppurijärjestelmä tukossa
• Kondensaattorivika
• Hydraulijärjestelmän osat
paikoiltaan
Yleishälytyksen ledi + mootto-
• Moottorissa on ilmennyt yksi ed.
rin ledi
mainituista vioista
Summeri + yleishälytyksen ledi +
• Verkkovirtahäiriö
vilkkuva HF-ledi
Summeri + yleishälytyksen ledi +
• Vika HF-lähetyksessä
HF-ledi ei pala
• Verkkovirtahäiriön takia patterit
lopussa
Summeri + verkkovirran ledi
• Verkkovirtahäiriö
vilkkuu
kaukohälyttimessä
16
LAITTEEN PURKAMINEN
VAIN AMMATTITAITOISELLE ASENTAJALLE
TARKOITETUT OHJEET
Jos toista moottoreista ei saada
toimimaan asianmukaisesti, voidaan
se poistaa käytöstä ohjauspaneelin
piirilevyssä olevan kytkimen avulla
(SW1: kytkimet 1 ja 2 moottoreille 1 ja 2).
Näin ollen käytöstä poistettu moottori
voidaan irrottaa. Laite toimii jäljelle
jäävän moottorin varassa.
MOOTTORIN POISTAMINEN
RATKAISUT
• Käänny valtuutetun asentajan
puoleen.
• Nollaa painamalla yleishälytyspai-
niketta (hälytys loppuu).
• Käänny valtuutetun asentajan
puoleen.
• Paina moottorin ohituspainiketta
vikatilassa.
• Käänny valtuutetun asentajan
puoleen.
• Paina moottorin ohituspainiketta
vikatilassa palauttaaksesi sen.
• Käänny valtuutetun asentajan
puoleen.
• Nollaa painamalla yleishälytyspai-
niketta (hälytys loppuu).
• Tarkista sähköliitäntä.
• Käänny valtuutetun asentajan
puoleen.
• Tarkista sähköliitäntä.
RATKAISUT
• Käänny valtuutetun asentajan
puoleen.
• Nollaa painamalla yleishälytyspai-
niketta (hälytys loppuu).
• Käänny valtuutetun asentajan
puoleen.
• Paina moottorin ohituspainiketta
vikatilassa.
• Käänny valtuutetun asentajan
puoleen.
• Paina moottorin ohituspainiketta
vikatilassa palauttaaksesi sen.
• Käänny valtuutetun asentajan
puoleen.
• Nollaa painamalla yleishälytyspai-
niketta (hälytys loppuu).
• Tarkista sähköliitäntä
• Käänny valtuutetun asentajan
puoleen.
• Tarkista HF-lähetyksen kytkennät
molemmissa piirilevyissä.
• Tarkista sähköliitäntä
• Käänny valtuutetun asentajan
puoleen.
• Tarkista sähköliitäntä
Huom! Katkaise virta.
16
1
KYTKE VIRTA POIS PÄÄLTÄ LAITTEESTA
(keltaisen merkkivalon pitää sammua).
Laite ilmoittaa merkkiäänellä
jännitteettömästä tilasta.
A
16
2
Aukaise kannen kiinnikkeet ja
irrota se.
Ruuvaa viallisen moottorin
letkunkiristin
auki (takais-
A
kuventtiili pysyy paikoillaan
moottorin korjauksen aikana).
B
C
16
3
Ruuvaa letkunkiristin
auki.
B
Irrota moottorin virtajohdot
ruuviliittimestä.
E
D
16
4
Irrota huoltoluukun ruuvit
D
Käytä vedintä
moottorin
E
nostamiseksi.
F
16
5
Jos viallinen moottori on
palautettu valmistajalle,
pumppuasemaa voidaan
käyttää vähimmäiskokoon-
panossa vain yhden
moottorin varassa.
Irrota viallisen moottorin
huoltoluukun ruuvit
F
16
6
Aseta huoltoluukku takaisin
paikoilleen.
Kytke poistoputki takaisin
paikoilleen.
Käytä tulppaa
moottorin
G
virtajohdon aukon
peittämiseen huoltoluukussa.
Laita letkunkiristin
B
paikoilleen.
Toimenpiteet piirilevyn osalta
(ks. kuva
):
16
1
Kytke irrotettu moottori pois
"ON" –asennosta:
1 = moottori 1
2 = moottori 2
C
Tässä kokoonpanossa laite
ei hälytä ja piirilevy antaa
virtaa vain jäljelle jääneelle
moottorille.
MOOTTORIN
ASENTAMINEN TAKAISIN
PAIKOILLEEN
Irrota tulppa
ja
G
huoltoluukku.
Ruuvaa moottori
huoltoluukkuun ja aseta
huoltoluukku takaisin
paikoilleen.
.
Kytke moottorin virtajohdot
(ks. kuva
).
16
3
Varoitus:
Noudata tarkasti värikoodeja:
Sininen johto siniseen johtoon,
ruskea ruskeaan,
vihreä vihreään.
valkoinen valkoiseen
Aseta piirilevyssä oleva
moottorikytkin ON-asentoon.
Kytke poistoputki takaisin
paikoilleen.
Kytke virta päälle laitteeseen.
Koekäytä laitetta kohdan
mukaisella tavalla.
G
11
