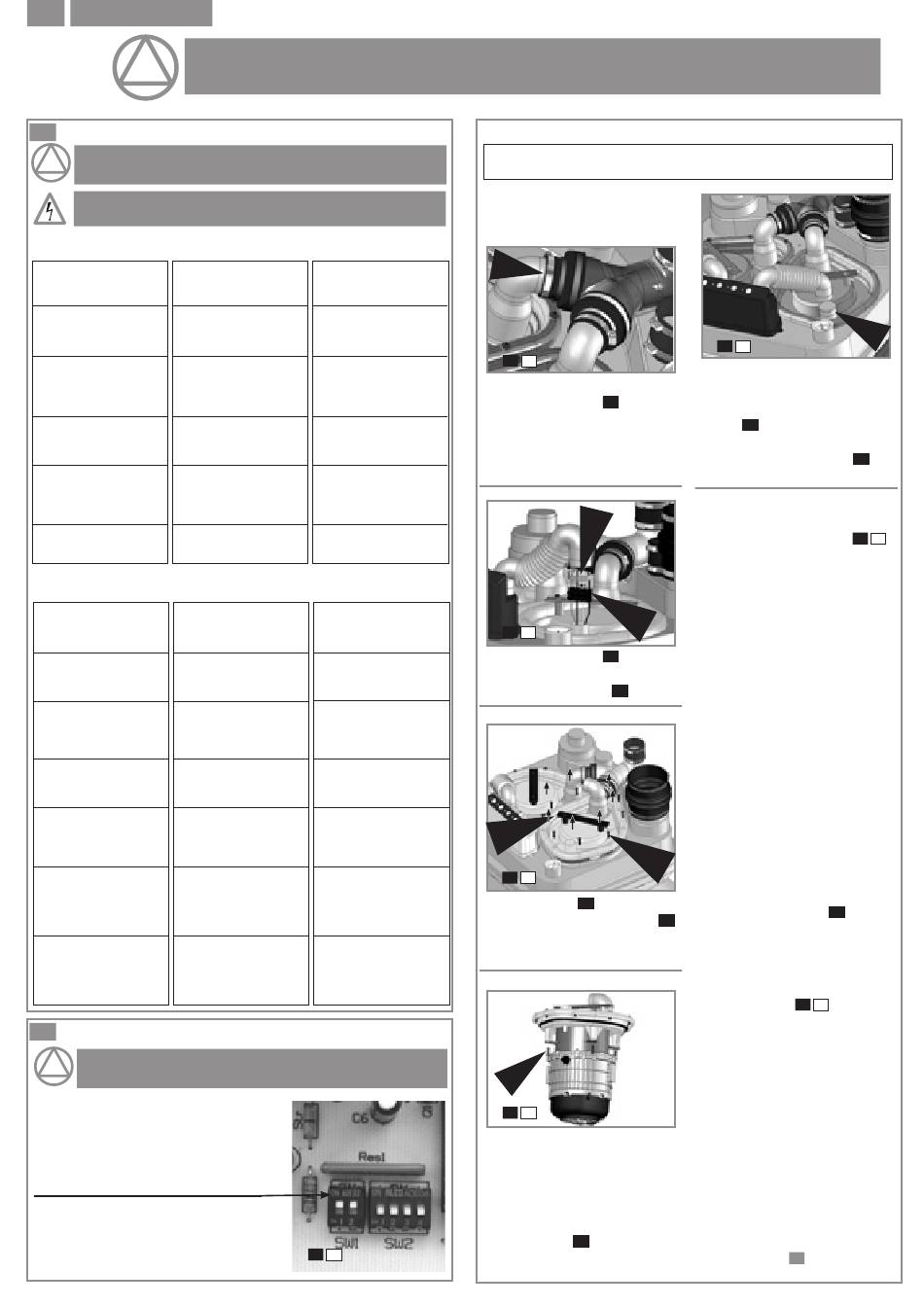

SFA SANICUBIC Pro Installationshinweise Seite 19

IT
N°149 PRO
ISTRUZIONI RISERVATE ESCLUSIVAMENTE
AI CENTRI ASSISTENZA AUTORIZZATI SANITRIT SFA
15
INTERVENTI EVENTUALI
ISTRUZIONI RISERVATE ESCLUSIVAMENTE AI
CENTRI ASSISTENZA AUTORIZZATI!
Prima di effettuare ogni intervento tecnico, scollegare
l'apparecchio dalla rete elettrica
ALLARME SULL'APPARECCHIO
ANOMALIA CONSTATATA CAUSE PROBABILI
1-Sirena + LED allarme generale • Condotto ostruito
2-LED allarme generale • L'apparecchio ha incontrato il
problema di cui sopra
3- Sirena + LED allarme generale • Il motore è in corto circuito
+ LED motore (rosso) • Sistema di triturazione bloccato
• Guasto del condensatore
• Problema idraulico causato dal
sistema di triturazione
4- LED allarme generale + LED • Il motore ha incontrato uno dei
motore (rosso) problemi di cui sopra
5- Sirena + LED allarme gene- • Interruzione di rete
rale + lampeggiamento LED
giallo rete
6- LED allarme generale + • L'apparecchio ha subito
lampeggiamento LED giallo un'interruzione di rete
rete
ALLARME SUL MODULO REMOTO
ANOMALIA CONSTATATA
Buzzer + LED allarme generale • Condotto ostruito
LED allarme generale • L'apparecchio ha incontrato il
problema di cui sopra
Buzzer + LED allarme generale + • Il motore è in corto circuito
LED motore • Sistema di triturazione bloccato
• Guasto del condensatore
• Problema idraulico causato dal
sistema di triturazione
LED allarme generale + • Il motore ha incontrato uno dei
LED motore problemi di cui sopra
Buzzer + LED allarme generale + • Interruzione di rete
LED HF lampeggiante
Buzzer + LED allarme generale + • Guasto di trasmissione HF
LED HF spento • Accumulatore scarico in seguito
a interruzione di rete
Buzzer + LED rete lampeggiante • Guasto di rete dell'allarme
distaccato
16
SMONTAGGIO
ISTRUZIONI RISERVATE ESCLUSIVAMENTE AI
CENTRI ASSISTENZA AUTORIZZATI SANITRIT SFA
Nel caso in cui non si arrivi a far
funzionare correttamente un motore,
si può «disattivare» momentaneamente
l'uso di questo motore commutando lo
«switch» corrispondente situato sulla
carta (SW1: switch 1 e 2 per
motore 1 e 2).
Il motore «disattivato» può essere
smontato e portato ad un Centro di
Assistenza Autorizzato. L'apparecchio
funzionerà col motore restante.
RIMEDI
• Consultare un Centro autorizzato
SANITRIT SFA
• Premere sull'allarme generale il
RESET "RAZ" (l'allarme si spegne)
• Consultare un Centro autorizzato
SANITRIT SFA
• Premere sulla marcia forzata del
motore in guasto
• Consultare un Centro autorizzato
SANITRIT SFA
• Premere sulla marcia forzata del
motore in guasto per RESET
• Consultare un Centro autorizzato
SANITRIT SFA
• Per fermare la sirena premere il
tasto RAZ allarme generale
• Verificare l'impianto elettrico
• Consultare un Centro autorizzato
SANITRIT SFA
• Verificare l'impianto elettrico
CAUSE PROBABILI RIMEDI
• Consultare un Centro autorizzato
SANITRIT SFA
• Premere sull'allarme generale il
RESET "RAZ" (l'allarme si spegne)
• Consultare un Centro autorizzato
SANITRIT SFA
• Premere sulla marcia forzata del
motore in guasto
• Consultare un Centro autorizzato
SANITRIT SFA
• Premere sulla marcia forzata del
motore in guasto per RESET
• Consultare un Centro autorizzato
SANITRIT SFA
• Per fermare la sirena premere il
tasto RAZ allarme generale
• Verificare l'impianto elettrico
• Consultare un Centro autorizzato
SANITRIT SFA
• Spostare i due commutatori di
trasmissione HF sulle due carte
elettroniche
• Verificare l'impianto elettrico
• Consultare un Centro autorizzato
SANITRIT SFA
• Verificare l'impianto elettrico
• Attenzione ! Scollegare
assolutamente la presa di
corrente ! Scollegare gli
accumulatori di corrente dalla
carta elettronica
16
1
SMONTAGGIO DI UN MOTORE
SCOLLEGARE L'APPARECCHIO DALLA RETE ELETTRICA
(la spia gialla deve essere spenta).
Attendere il Bip sonoro che
indica che l'apparecchio non
è più alimentato.
A
16 2
Sganciare il coperchio
Svitare la fascetta del
A
motore difettoso (la valvola
antiritorno resta in posizione
durante la riparazione del
motore).
B
C
16
3
Svitare la fascetta .
B
Scollegare i fili motore dalla
scatola di raccordo .
C
E
D
16 4
Svitare le viti dello
D
sportello. Usare la maniglia
per sollevare il motore con
precauzione.
F
16 5
Se il motore difettoso ha un
problema tecnico irrisolvibile
in breve tempo, potete
lasciare che SANICUBIC
®
Pro assicuri un servizio
minimo con un solo motore.
Svitare le viti del motore
F
guasto dallo sportello.
16
6
Rimettere lo sportello in
posizione. Raccordare
l'evacuazione. Usare il
tappo per ostruire l'uscita
G
dei fili motore dallo sportello.
Fissare con la fascetta
Intervento sulla scheda
elettronica (cfr immagini
): rimuovere dalla posi-
zione ON il commutatore cor-
rispondente al numero del
motore difettoso:
Posizionare lo switch sul
motore restante:
1 = motore 1
2 = motore 2
Così l'apparecchio non si
metterà in posizione
«allarme» e la scheda
elettronica alimenterà solo il
motore restante.
Attenzione: avvertire
l'utente della situazione di
emergenza facendo attenzione
ad evitare usi intensivi dello
stesso.
RIMONTAGGIO DEL
MOTORE
Rimuovere il tappo
G
E
botola.
Riavvitare il motore sulla
botola e rimetterla in
posizione.
Ricollegare i fili motore
(cfr immagine ).
16 3
Attenzione:
Rispettare il codice colore:
Filo blu con il filo blu
Filo marrone con il filo
marrone
Filo verde con il filo verde
Filo bianco con filo bianco
Passare il commutatore
motore della carta su
posizione ON.
Riallacciare l'evacuazione.
Mettere l'apparecchio fuori
tensione.
Rifare un test completo
di messa in servizio
(cfr paragrafo ).
11
G
.
B
16
1
e la
