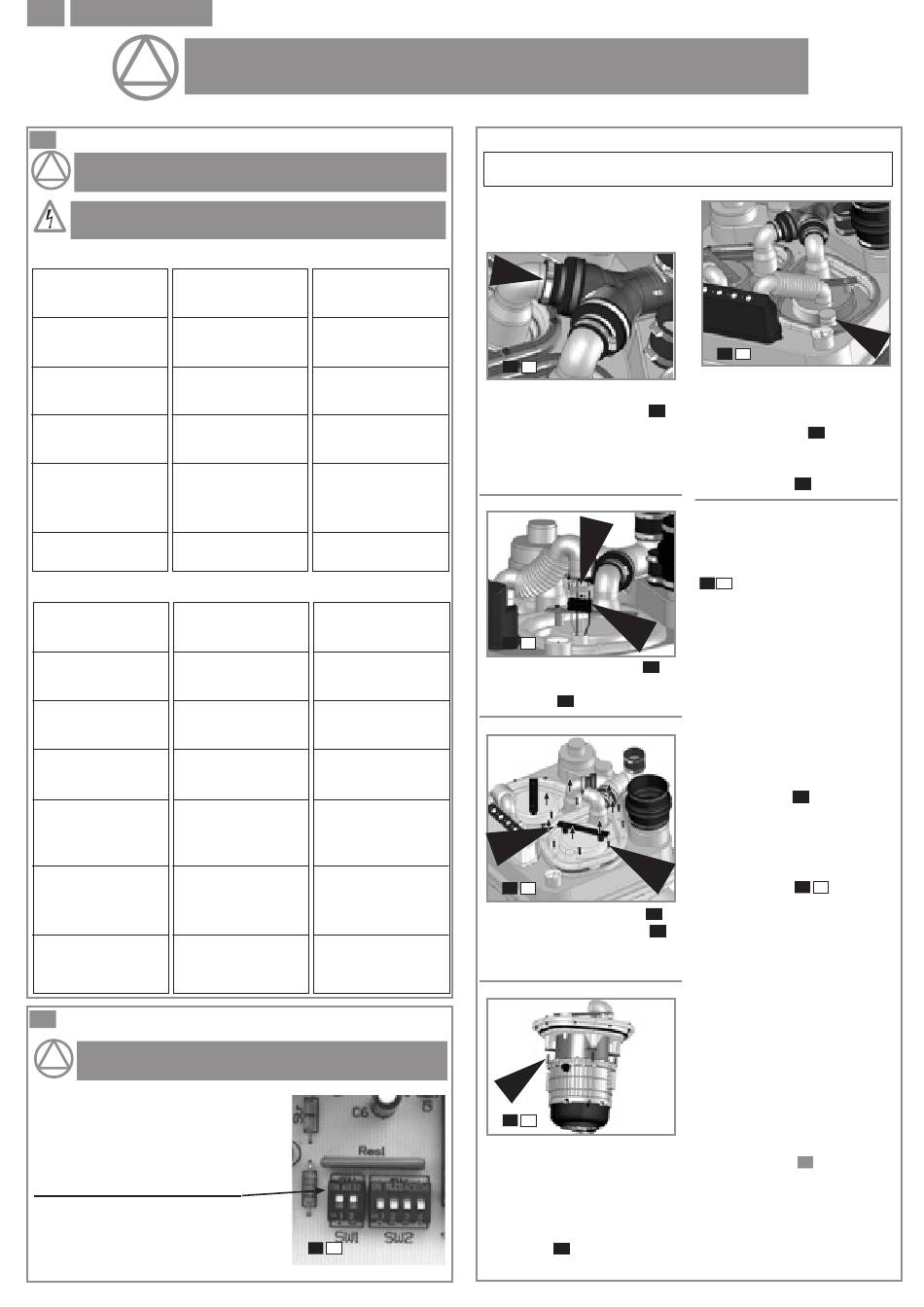

PT
N°149 PRO
INSTRUÇÕES RESERVADAS EXCLUSIVAMENTE AOS
PROFISSIONAIS QUALIFICADOS
15
INTERVENÇÕES EVENTUAIS
INSTRUÇÕES RESERVADAS EXCLUSIVAMENTE A
PROFISSIONAIS QUALIFICADOS
Para quaisquer outras intervenções, desligar a ficha de
alimentação eléctrica da tomada
ALARME NO APARELHO
ANOMALIA VERIFICADA
CAUSAS PROVÁVEIS
1 – Sirene + LED alarme geral
• Conduta tapada
2 – LED alarme geral
• O aparelho encontrou o
problema acima indicado
3 – Sirene + LED alarme geral +
• O motor está em curto-circuito
LED motor (vermelho)
• Sistema de trituração bloqueado
• Defeito do condensador
• Desacoplamento hidráulico
4 – LED alarme geral + LED
• O motor encontrou um dos
motor (vermelho)
problemas acima indicados
5 – Sirene + LED alarme geral +
• Corte de alimentação electrica
intermitência LED amarelo
sector
6 – LED alarme geral +
• O aparelho encontrou uma falha
intermitência LED amarelo
eléctrica
sector
ALARME NO MÓDULO REMOTO
ANOMALIA VERIFICADA
CAUSAS PROVÁVEIS
Buzinador + LED alarme geral
• Conduta tapada
LED alarme geral
• O aparelho encontrou o
problema acima indicado
Buzinador + LED alarme geral +
• O motor está em curto-circuito
LED motor
• Sistema de trituração bloqueado
• Defeito do condensador
• Desacoplamento hidráulico
LED alarme geral + LED motor
• O motor encontrou um dos
problemas acima indicados
Buzinador + LED alarme geral +
• Corte de alimentação electrica
LED HF intermitente
Buzinador + LED alarme geral +
• Defeito de transmissão HF
LED HF apagada
• Bateria descarregada depois de
uma falha eléctrica.
Buzinador + LED sector inter-
• Falha eléctrica do alarme
mitente
remoto
16
DESMONTAGEM
INSTRUÇÕES RESERVADAS EXCLUSIVAMENTE A
PROFISSIONAIS QUALIFICADOS
no caso de não conseguir pôr a funcionar
um motor correctamente, pode
«descativar-se» esse motor invertendo o
switch correspondente situado na placa.
(SW1: switch 1 e 2 para motor 1 e 2).
O motor "desactivado" pode ser
desmontado. O aparelho
funcionará com o motor restante.
DÉSMONTAGEM DE UM MOTOR
SOLUÇÕES
• Consultar um técnico de reparação
certificado SFA
• Premir o alarme geral para RAZ (o
alarme apaga-se)
• Consultar um técnico de reparação
certificado SFA
• Premir o funcionamento forçado
do motor em defeito
• Consultar um técnico de reparação
certificado SFA
• Premir o funcionamento forçado
do motor em defeito
• Consultar um técnico de reparação
certificado SFA
• Para interromper o alarme prima a
tecla RAZ Alarme Geral
• Premir o funcionamento forçado
do motor em defeito
• Consultar um técnico de reparação
certificado SFA
• Verificar a instalação eléctrica
SOLUÇÔES
• Consultar um técnico de reparação
certificado SFA
• Premir o alarme geral para RAZ (o
alarme apaga-se)
• Consultar um técnico de reparação
certificado SFA
• Premir o funcionamento forçado
do motor em defeito
• Consultar um técnico de reparação
certificado SFA
• Premir o funcionamento forçado
do motor em defeito
• Consultar um técnico de reparação
certificado SFA
• Para interromper o alarme prima a
tecla RAZ Alarme Geral
• Premir o funcionamento forçado
do motor em defeito
• Consultar um técnico de reparação
certificado SFA
• Inclinar o inversor dos switchs da
transmissão Alta-frequência nas
2 placas electrónicas.
• Verificar a instalação eléctrica
• Consultar um técnico de
reparação certificado SFA
• Verificar a instalação eléctrica
• Atenção ! Desligar a ficha da
corrente ! Desconecte a placa
electrónica
16
1
DESLIGAR A FONTE DE ALIMENTAÇÃO ELÉCTRICA DO
APARELHO (o indicador luminoso amarelo deve apagar-se).
O bip sonoro indica que o
aparelho já não está a ser
alimentado.
A
16
2
Retirar a carenagem.
Desapertar a abraçadeira
A
do motor defeituoso (a válvula
anti-retorno fica nesta posi-
ção durante a reparação do
motor).
B
C
16
3
Despertar a abraçadeira
B
Desligar os fios dos motores
do dominó
.
C
E
D
16
4
Desapertar os parafusos
D
da tampa. Utilizar a pega
E
para levantar o motor com
precaução.
F
16
5
Se o motor defeituoso tiver
de ser enviado para repara-
ção ao fabricante, a estação
elevatória pode assegurar
um serviço mínimo com um
único motor. Desapertar os
parafusos
do motor
F
defeituoso da tampa.
16
6
Coloque a tampa na devida
posição.
Ligar a evacuação.
Utilizar a tampa
para
G
vedar o acesso ao orifíco
dos fios do motor. Fixar com
a abraçadeira
.
B
Intervenção na placa
electrónica (ver esquema
): tirar da posição ON
16
1
o switch correspondente ao
número do motor defeituoso:
1 = motor 1
2 = motor 2
.
Assim o aparelho não fica
em posição de "alarme" e a
placa electrónica apenas
alimentará o motor restante.
RÉINSTALAÇÃO DO
MOTOR
Tirar a tampa
e a tampa
G
com pega.
Enroscar o motor na tampa
e colocar a mesma no sítio.
Ligar os fios dos motores
(ver esquema
).
16
3
Aviso:
Respeitar o código de cores:
Fio azul com fio azul
Fio castanho com fio
castanho
Fio verde com fio verde
Fio branco com fio branco
Posicionar o switch do
motor (na placa) na posição
ON.
Ligar a evacuação.
Ligar a alimentação eléctrica.
Proceder a um teste de
colocação em serviço
(ver parágrafo
).
11
G
