VIDANGE
8g
®
Le SANICUBIC
Pro est muni de 2 bouchons (
Débrancher l'alimentation électrique de l'appareil
1- Déclipser le capot.
2- Enlever 1 des 2 bouchons.
3- Passer le tuyau d'aspirateur (à eau) pour vidanger l'appareil.
Le diamètre de passage est de 40 mm.
4- Une fois la vidange terminée, replacer le bouchon puis le
capot.
FIXATION AU SOL DE LA CUVE
8h
®
SANICUBIC
Pro possède des dispositifs de fixation au sol
l'empêchant de tourner ou de bouger.
1- Placer l'appareil à l'endroit souhaité.
2- Tracer le contour de l'appareil.
3- Positionner et fixer au sol les équerres selon le plan de
perçage (
)
8h
1
4- Replacer l'appareil.
5- Fixer l'appareil avec les vis
RACCORDEMENT ÉLECTRIQUE
8i
1- L'installation électrique doit être réalisée par un électricien
qualifié.
L'installation électrique doit correspondre aux normes en
vigueur dans le pays.
2- L'alimentation doit être réalisée en classe 1. L'appareil doit
être raccordé à un boîtier de connection relié à la terre. Le
circuit d'alimentation électrique doit être protégé par un
disjoncteur différentiel haute sensibilité de 30 mA calibré à
20 A.
Ce raccordement doit servir exclusivement à l'alimentation
du SANICUBIC
Pro.
®
Si le câble de cet appareil est endommagé, il doit être
remplacé par le fabricant ou son SAV afin d'éviter tout
danger.
9
FONCTIONNEMENT DE L'ALARME
1/ Alarmes générales :
Alarme de niveau :
Si le niveau d'eau à l'intérieur de l'appareil est anormalement haut :
déclenchement de la sirène + allumage de la LED rouge alarme +
démarrage de l'autre moteur 3 secondes après (voir visuel clavier
de commande).
Alarme temporelle :
Si un des 2 moteurs marche pendant plus de 1 minute :
déclenchement de la sirène + allumage de la LED rouge alarme +
démarrage de l'autre moteur 3 secondes après.
Alarme secteur :
En cas de coupure secteur (ou lorsqu'on débranche l'appareil) :
déclenchement de la sirène + allumage de la LED rouge alarme +
clignotement de la LED jaune secteur.
2/ RAZ (Remise A Zéro) alarmes générales :
Si le problème ayant déclenché une des alarmes ci-dessus dispa-
raît, la sirène s'arrête, mais la LED rouge d'alarme reste allumée
pour mémoriser le fait que le système a rencontré un problème.
La touche "RAZ alarme" du clavier permet d'arrêter la sirène dans
tous les cas, mais elle ne permettra d'éteindre la LED rouge que
si le problème ayant déclenché l'alarme a été résolu. Les alarmes
du boîtier déporté resteront également actives tant que le pro-
blème n'a pas été résolu. Ceci permet d'éviter qu'un système soit
"abandonné" en défaut.
3/ Alarmes moteurs :
Le dispositif électronique mesure l'intensité absorbée (I a) de
chaque moteur et permet de détecter 2 types de défauts :
- I a < I seuil mini, pouvant être provoqué par : une coupure
d'alimentation du moteur (court-circuit), un défaut du
condensateur, un désaccouplement de l'hydraulique
(turbine / système de broyage).
- I a > I seuil max, provoqué par un blocage du système de
broyage
Dans ces 2 cas, on a : arrêt du moteur en défaut + allumage de la
LED correspondante en rouge + déclenchement de la sirène
+ démarrage du 2
moteur.
ème
Si la consommation du 2
ème
de ce moteur + allumage de la LED correspondante en rouge.
).
8g
1
.
B
moteur est elle aussi hors limite : arrêt
La sirène peut être arrêtée à l'aide de la touche "RAZ alarme",
mais la LED moteur restera allumée en rouge. En appuyant sur
la touche "marche forcée" du moteur correspondant, la LED
s'allume en vert si le défaut a disparu. Tant que l'on n'appuie pas
sur la touche "marche forcée" du moteur, l'appareil fonctionne
sur un moteur. La touche "marche forcée" permet de réinitialiser
le programme. L'appareil essaiera de fonctionner avec ces
2 moteurs (en alternance).

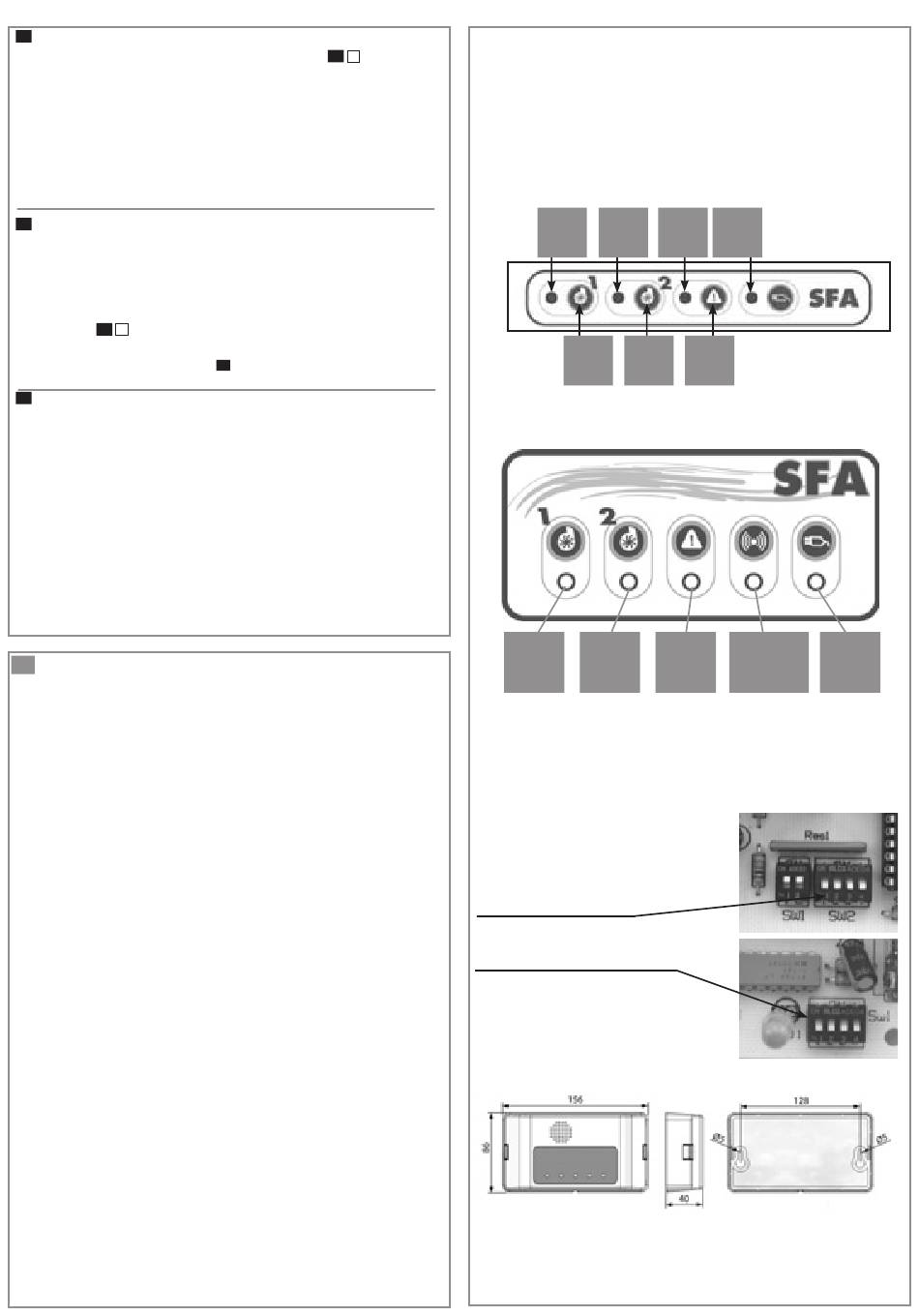

ALARME DE L'APPAREIL
LED
LED
moteur 1
moteur 2
"marche
"marche
forcée"
forcée"
mot 1
mot 2
MODULE D'ALARME DÉPORTÉ
LED
LED
rouge
rouge
alarme
alarme
moteur 1
moteur 2
Le boîtier d'alarme déportée est en liaison HF avec le
Il reçoit de celui-ci les diverses informations d'alarme. Si d'autres
appareils fonctionnant en HF se trouvent perturbés par le sys-
tème (ou l'inverse), il a été prévu une commutation du codage
HF, qui relie la carte de base et le boîtier d'alarme déportée.
En cas d'interférence avec d'autres
appareils HF ou d'autres appareils
SANICUBIC
Pro à proximité,
®
débrancher l'appareil et le module
déporté,
commuter 1 ou plusieurs des 4 switchs
de la carte de l'appareil,
et faire de même sur la carte
du boîtier déporté.
Attention :
le code doit être le même
entre les 2 cartes.
Pour la fixation murale du boîtier se baser sur le visuel suivant :
Le boîtier d'alarme comporte 5 LEDS et 1 buzzer.
Les LED s'allument uniquement pour signaler un défaut
1/ Les 3 LED rouges "alarme moteur" et "alarme générale"
reproduisent le fonctionnement des LED correspondantes
de la carte de base.
LED
LED
"Alarme
"secteur"
générale"
"RAZ"
Alarme
générale
LED
LED
rouge
jaune
alarme
alarme
alarme
générale
transmission
secteur
SANICUBIC
LED
verte
®
Pro
.
