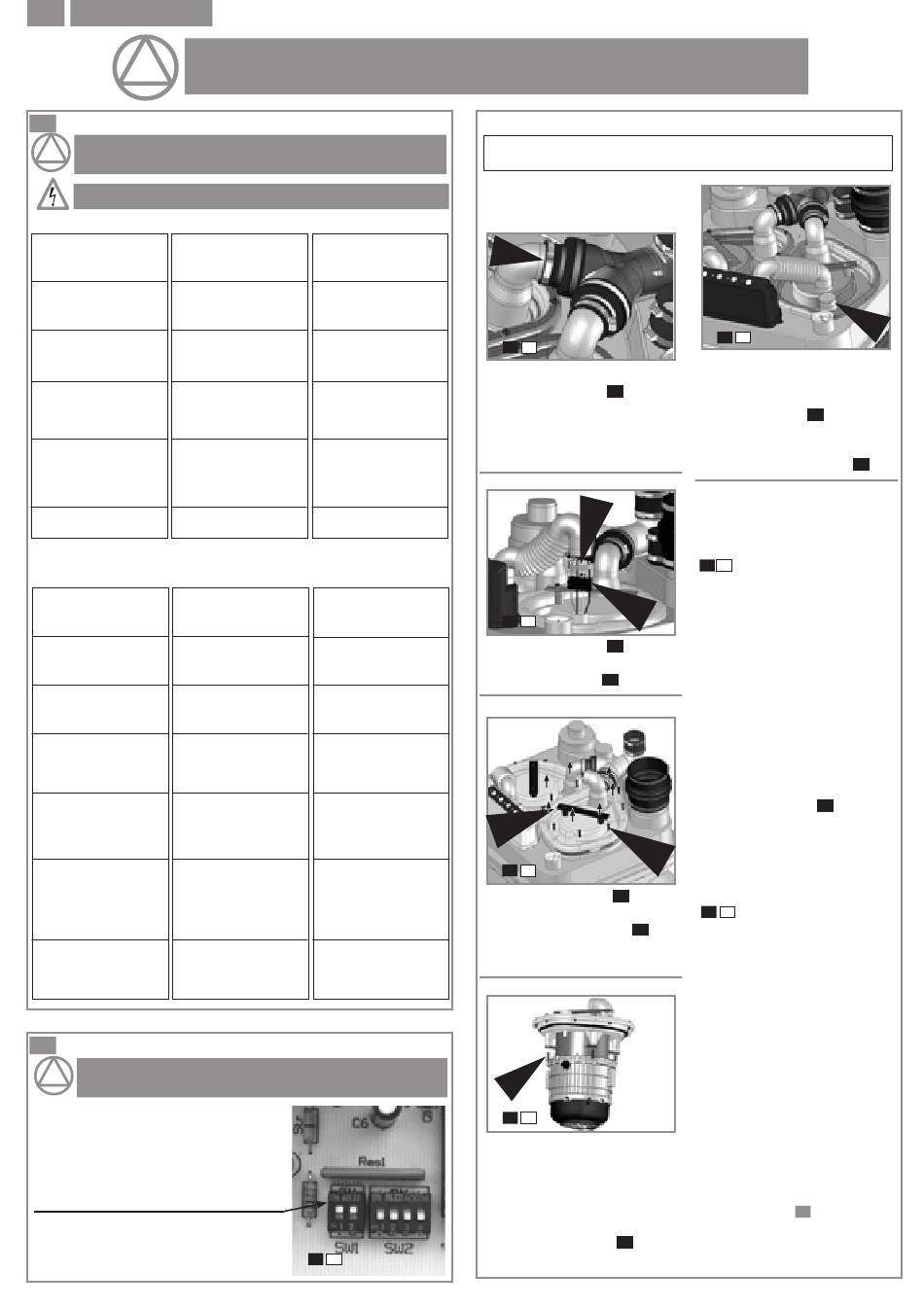

NL
N°149 PRO
INSTRUCTIES UITSLUITEND BESTEMD VOOR
TECHNISCH PERSONEEL
15
EVENTUELE WERKZAAMHEDEN
INSTRUCTIES UITSLUITEND BESTEMD VOOR
TECHNISCH PERSONEEL
Haal voor alle andere werkzaamheden de stekker uit het stopcontact
ALARM OP HET APPARAAT
GECONSTATEERDE STORING
VERMOEDELIJKE OORZAKEN
1 – Sirene + LED hoofdalarm
• Leiding verstopt
2 – LED hoofdalarm
• Het apparaat heeft bovenstaand
probleem
3 – Sirene + LED hoofdalarm + LED
• De motor heeft kortsluiting
motor (rood)
• Vermaalsysteem geblokkeerd
• Condensator defect
• Ontkoppeling hydraulica
4 – LED hoofdalarm + LED motor
• De motor heeft één van
(rood)
bovenstaande problemen
5 – Sirene + LED hoofdalarm + gele
• Stroomonderbreking
LED spanningsnet knippert
6 – LED hoofdalarm + gele LED
• Het apparaat heeft een
spanningsnet knippert
stroomonderbreking gehadr
DRAADLOZE ALARM UNIT
GECONSTATEERDE STORING
VERMOEDELIJKE OORZAKEN
Zoemer + LED hoofdalarm
• Leiding verstopt
+ LED HF knippert
LED hoofdalarm
• Het apparaat heeft bovenstaand
probleem
Zoemer + LED hoofdalarm
• De motor heeft kortsluiting
+ LED motor
• Vermaalsysteem geblokkeerd
• Condensator defect
• Ontkoppeling hydraulica
LED hoofdalarm + LED motor
• De motor heeft één van
bovenstaande problemen
Zoemer + LED hoofdalarm
• Stroomonderbreking
+ LED HF knippert
Zoemer + LED hoofdalarm
• Storing in HF-transmissie
+ LED HF gedoofd
• Accu leeg als gevolg van een
stroomonderbreking.
Zoemer + LED spanningsnet
• Stroomonderbreking draadloze
knippert
alarm unit
16
DEMONTAGE
INSTRUCTIES UITSLUITEND BESTEMD VOOR
TECHNISCH PERSONEEL
Indien het niet mogelijk is de motor
goed te laten werken, kan het gebruik
van deze motor "uitgeschakeld"
worden door de bijbehorende "switch"
op de kaart om te schakelen.
(SW1: switch 1 en 2 voor motor 1 en 2).
De "uitgeschakelde" motor kan
gedemonteerd worden. Het apparaat
werkt dan met de resterende motor.
DEMONTAGE VAN EEN MOTOR
OPLOSSINGEN
• Raadpleeg een erkende
SFA-reparateur
• Druk op het hoofdalarm voor
een RESET (alarm uit)
• Raadpleeg een erkende
SFA-reparateur
• Druk op de geforceerde werking
van de defecte motor
• Raadpleeg een erkende
SFA-reparateur
• Druk op de geforceerde werking
van de defecte motor voor een
RESET
• Raadpleeg een erkende
SFA-reparateur
• Druk op de RESET knop om het
alarm te stoppen
• Controleer de
elektriciteitsinstallatie
• Raadpleeg een erkende
SFA-reparateur
• Controleer de
elektriciteitsinstallatie
OPLOSSINGEN
• Raadpleeg een erkende
SFA-reparateur
• Druk op het hoofdalarm voor
een RESET (alarm uit)
• Raadpleeg een erkende
SFA-reparateur
• Druk op de geforceerde werking
van de defecte motor
• Raadpleeg een erkende
SFA-reparateur
• Druk op de geforceerde werking
van de defecte motor voor een
RESET
• Raadpleeg een erkende
SFA-reparateur
• Druk op de RESET knop op het
alarm te stoppen
• Controleer de
elektriciteitsinstallatie
• Raadpleeg een erkende
SFA-reparateur
• Schakel de switchs van de HF
transmissie over op de
2 printplaten
• Controleer de
elektriciteitsinstallatie
• Raadpleeg een erkende
SFA-reparateur
• Controleer de
elektriciteitsinstallatie
• Attentie ! Trek de stekker uit het
stopcontact ! Koppel de accu van
de printplaat los
16
1
SCHAKEL DE STROOMTOEVOER VAN HET
TOESTEL UIT (het gele lampje moet uit zijn).
Een pieptoon geeft aan dat
het apparaat niet meer van
stroom voorzien wordt.
A
16
2
Haal de kap los.
Schroef slangklem
van
A
de defecte motor los (de
terugslagklep blijft op zijn
plaats tijdens het herstellen
van de motor).
B
C
16
3
Schroef slangklem
los.
B
Maak de motorbedrading los
van kroonsteentje
.
C
E
D
16
4
Draai de schroeven
van de
D
kap los.
Gebruik de handgreep
E
om de motor voorzichtig op
te tillen.
F
16
5
Indien de defecte motor
terug moet naar de fabrikant,
kunt u de fecaliënvermaler/
vuilwaterpomp op minimaal
niveau laten werken met één
motor.
Draai de schroeven
van
F
de defecte motor los.
G
16
6
Zet de kap terug op zijn
plaats.
Sluit de afvoer weer aan.
Gebruik de dop
om de
G
uitgang van de motorbedrading
van het deksel te dichten.
Bevestig de slangklem
.
B
Werkzaamheden aan de
printplaat (zie ook afbeelding
: haal de switch die bij
)
16
1
het nummer van de defecte
motor behoort, van de
ON-stand af:
1 = motor 1
2 = motor 2
Het apparaat zal zo niet in
de "alarm"-stand gezet
worden en de printplaat zal
uitsluitend de resterende
motor van stroom voorzien.
MONTAGE VAN DE
MOTOR
Verwijder de dop
en het
G
luik.
Draai de motor weer vast op
het luik en zet het luik weer
terug.
Sluit de motorbedrading
weer aan (zie ook afbeelding
).
16
3
Let op:
Neem de kleurcode in acht:
Blauwe draad met blauwe
draad
Bruine draad met bruine
draad
Groene draad met groene
draad
Witte draad met de witte
draad
Zet de motorswitch van de
printplaat op de ON stand.
Sluit de afvoer weer aan.
Zet het apparaat onder
spanning.
Voer opnieuw een complete
test uit voor ingebruikname
(zie paragraaf
).
11
