AVISO: Não se deve colocar uma válvula de respiro na conduta
de ventilação, esta conduta deve ficar desobstruída de forma a
garantir um bom funcionamento do aparelho.
DRENAGEM
8g
O SANICUBIC
®
Pro está equipado de
2 tampas (
).
8g
1
Desligar a alimentação eléctrica do aparelho
Para fazer drenagem do aparelho:
1- Retirar a carenagem.
2- Tirar 1 das 2 tampas.
3- Passar o tubo do aspirador (de água) para drenar o aparelho.
O diâmetro de passagem é de 40 mm.
4- Após concluir a drenagem, coloque a tampa e a carenagem.
FIXAÇÃO AO SOLO DO DEPÓSITO
8h
SANICUBIC
®
Pro possui dispositivos de fixação ao solo
impedindo-o de rodar ou de se deslocar.
1- Colocar o aparelho no lugar desejado.
2- Tracejar o contorno do aparelho.
3- Posicionar e fixar no solo os suportes segundo o plano de
perfuração (
)
8h
1
4- Colocar novamente o aparelho.
5- Fixar o aparelho com os parafusos
LIGAÇÃO ELÉCTRICA
8i
1- A instalação eléctrica deve ser realizada por um electricista
qualificado. A instalação eléctrica deve estar de acordo com
as normas em vigor no país.
2- A alimentação deve ser realizada em classe 1. O aparelho
deve ser ligado a uma caixa de conexão ligada à terra.
O circuito de alimentação eléctrica deve ser protegido por
um disjuntor diferencial de alta sensibilidade de 30 mA cali-
brado a 20 A. Esta ligação deve servir exclusivamente para a
alimentação do SANICUBIC
Se o cabo deste aparelho estiver danificado, este deve ser
substituído pelo fabricante ou pelo seu Serviço Pós Venda
para evitar qualquer perigo.
9
FUNCIONAMENTO DO ALARME
1/ Alarmes gerais:
Alarme de nível:
Se o nível da água no interior do aparelho for anormalmente
elevado: activação da sirene + acendimento do LED vermelho
alarme + arranque do outro motor 3 segundos depois (ver visual
teclado de comando).
Alarme temporal:
Se um dos 2 motores funcionar durante mais de 1 minuto:
activação do alarme + acendimento do LED vermelho de alarme
+ arranque do outro motor 3 segundos depois.
Alarme rede electrica:
No caso de falha eléctrica (ou quando se desliga o aparelho):
activação da sirene + acendimento do LED vermelho alarme +
intermitência do LED amarelo electricidade.
2/ RAZ (Colocação A Zero) alarmes gerais:
Se o problema que activou um dos alarmes acima referido desapare-
cer, a sirene pára, mas o LED vermelho de alarme fica aceso para
memorizar o facto do sistema ter encontrado um problema. A tecla
"RAZ alarme" do teclado permite interromper a sirene em todos os
casos, mas apenas permitirá desligar o LED vermelho quando o
problema que activou o alarme estiver resolvido. Os alarmes da caixa
deportada ficam igualmente activos enquanto o problema não ficar
resolvido, permitindo assim evitar que um sistema seja "abandonado"
em defeito.
3/ Alarmes motores:
O dispositivo electrónico mede a intensidade absorvida (I a) de
cada motor e permite detectar 2 tipos de defeitos:
- I a < I limite mínimo, podendo ser provocado por: um corte de
alimentação do motor (curto-circuito), um defeito do
condensador, um desacoplamento da hidráulica (turbina /
sistema de trituração).
- I a > I limite máximo, provocado por um bloqueio do sistema
de trituração.
Nestes 2 casos, temos: paragem do motor em causa +
acendimento do respectivo LED vermelho + activação da sirene +
arranque do 2º motor.
.
B
®
Pro.
Se o consumo do 2º motor também estiver fora do limite:
paragem deste motor + acendimento do respectivo LED ver-
melho.
A sirene pode ser desligada com a tecla "RAZ alarme", mas o
LED vermelho do motor ficará aceso. Ao premir a tecla
"funcionamento forçado" do motor correspondente, o LED verde
acende-se se o defeito desaparecer. Enquanto não pressionar a
tecla "funcionamento forçado" do motor, o aparelho funciona só
com um motor. A tecla "funcionamento forçado" permite reiniciar
o
programa. O aparelho tentará funcionar com estes 2 motores
(em alternância).

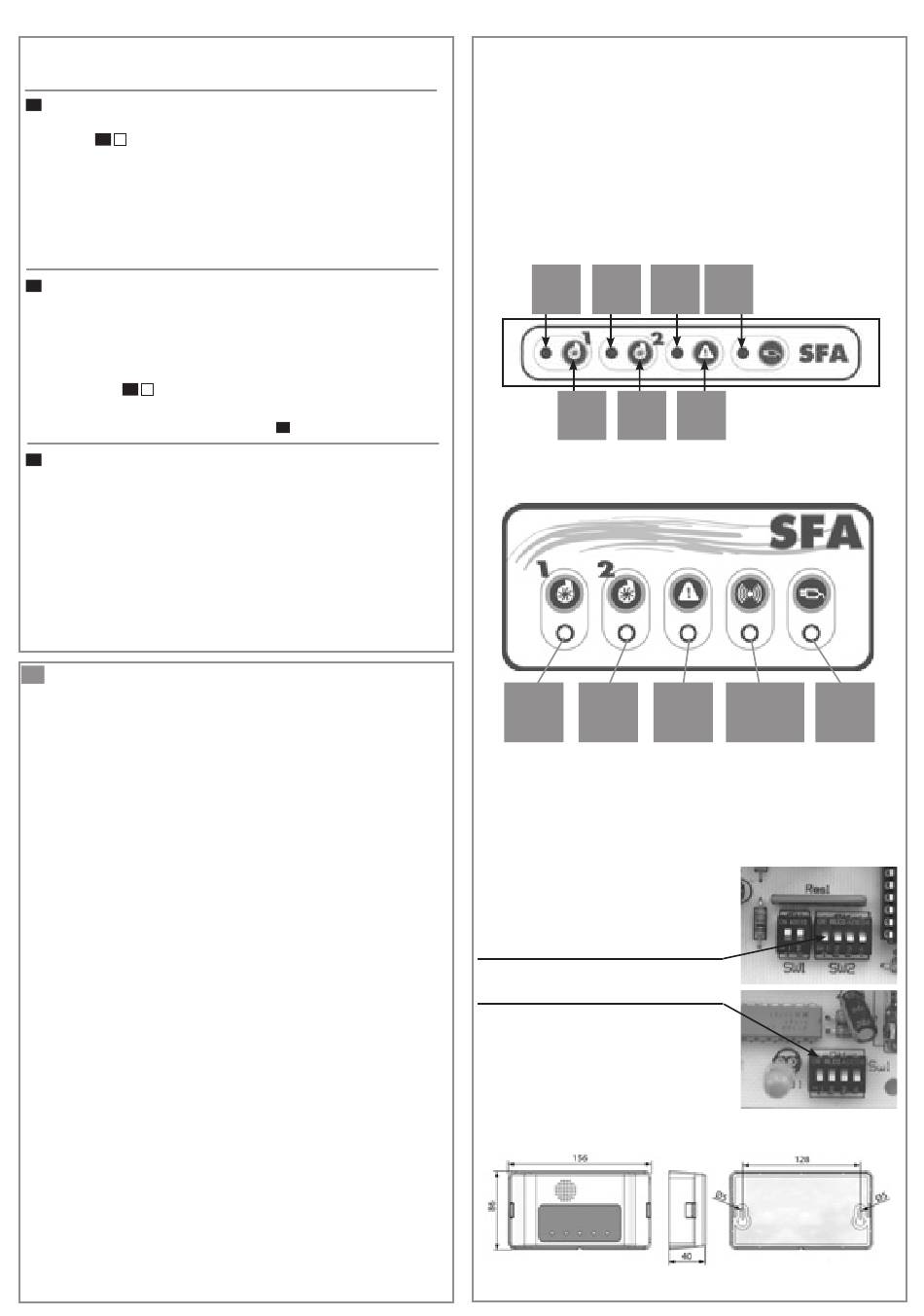

ALARME DO APARELHO
LED
LED
motor 1
motor 2
"funcio-
"funcio-
namento
namento
forçado"
forçado"
palavra 1
palavra 2
`
MÓDULO DO ALARME REMOTO
LED
LED
vermelho
vermelho
alarme
alarme
motor 1
motor 2
A caixa de alarme deportada está em ligação AF com o SANICUBIC
Pro.
Recebe do SANICUBIC
®
Pro as diversas informações do alarme.
Para evitar interferencias com outro sistema AF (funcionando na
mesma
frequência), foi prevista uma comutação da codificação AF, que liga
o placa electrónica central e a caixa de alarme deportada.
Em caso de interferência com outros
aparelhos HF ou outros aparelhos
SANICUBIC
Pro por perto, desligar o
®
aparelho e o módulo remoto,
comutar 1 ou vários dos 4 switchs da placa
electrónica do aparelho,
e proceder da mesma forma para a placa
electrónica da caixa distante.
Aviso: o código deve ser o mesmo entre
as 2 placas.
Para a fixação mural da caixa ver o esquema seguinte:
LED
LED
"Alarme
"sector"
geral"
"RAZ"
Alarme
geral
LED
LED
vermelho
amarelo
verte
alarme
alarme
alarme
geral
transmissão
sector
LED
®
