SVUOTAMENTO
8g
®
Il SANICUBIC
Pro è munito di 2 tappi (
Scollegare l'alimentazione elettrica dell'apparecchio
Per svuotare l'apparecchio:
1- Sganciare il coperchio.
2- Togliere uno dei due tappi.
3- Inserire il tubo dell'aspiratore (ad acqua) per svuotare
l'apparecchio. Il diametro di passaggio è di 40 mm.
4- Una volta terminato lo svuotamento, rimettere il tappo e il
coperchio.
FISSAGGIO AL SUOLO DEL SERBATOIO
8h
®
SANICUBIC
Pro possiede dei dispositivi di fissaggio al suolo
che gli impediscono di ruotare o di muoversi.
1- Collocare l'apparecchio nel posto voluto.
2- Tracciare il contorno dell'apparecchio.
3- Posizionare e fissare al suolo le L secondo il piano di fissag-
gio (
).
8h
1
4- Rimettere l'apparecchio in posizione.
5- Fissare l'apparecchio con le viti
RACCORDO ELETTRICO
8i
1- L'impianto elettrico deve essere realizzato da un elettricista
qualificato.
L'impianto elettrico deve corrispondere alle norme in vigore
nel paese.
2- L'alimentazione deve essere realizzata in classe 1.
L'apparecchio deve essere raccordato a una cassetta di
raccordo collegata a terra. Il circuito d'alimentazione elet-
trica deve essere protetto da un disgiuntore differenziale ad
alta sensibilità da 30 mA, calibrato a 20 A.
Questo raccordo deve servire esclusivamente all'alimentazione
®
del SANICUBIC
Pro. Se il cavo di questo apparecchio è
danneggiato, deve essere sostituito solo ed esclusivamente
dal Produttore o da personale autorizzato, al fine di evitare
ogni pericolo all'utilizzatore.
9
FUNZIONAMENTO DELL'ALLARME
1/ Allarmi generali
Allarme di livello:
Se il livello dell'acqua riscontrato all'interno dell'apparecchio è
anormale, si avrà: attivazione della sirena + accensione del LED
rosso di allarme + avvio del secondo motore 3 secondi dopo
(vedi immagine della tastiera di controllo).
Allarme a tempo
Se uno dei due motori funziona per più di 1 minuto: avvio della
sirena + accensione del LED rosso di allarme + avvio dell'altro
motore dopo tre secondi.
Allarme rete:
In caso di interruzione della corrente (o quando si scollega
l'apparecchio): azionamento della sirena + accensione del LED
rosso allarme + lampeggiamento del LED giallo rete.
2/ RESET (RAZ) allarmi generali
Se il problema che ha attivato uno degli allarmi di cui sopra scom-
pare, l'allarme sonoro si arresta ma il LED rosso d'allarme resta
acceso per memorizzare il fatto che il sistema ha incontrato un
problema. Il tasto «RAZ allarme» della tastiera permette di arrestare
la sirena in ogni caso, ma non permette di far spegnere il LED rosso
se non nel caso in cui il problema che ha fatto scattare l'allarme sia
stato risolto. Anche la centralina dell'allarme remoto resterà con il
LED acceso fino a che il problema non è stato risolto.
Questo accorgimento permette di evitare che il problema resti
irrisolto e/o dimenticato.
3/ Allarmi motori
Il dispositivo elettronico misura l'intensità assorbita (I a) da ogni
motore e consente di rivelare due tipi di guasti:
- I a < soglia mini I, che può essere provocato da un'interruzione
di alimentazione del motore (corto circuito), da un difetto del
condensatore, da un problema idraulico causato dalla turbina o
dal sistema di triturazione,
).
8g
1
.
B
- I a > soglia maxi I, provocato da un blocco totale o parziale del
sistema di triturazione.
In entrambi i casi si ha: arresto del motore in panne + accensione
del LED rosso corrispondente al motore guasto + azionamento
della sirena + avvio del secondo motore.
Se il consumo del secondo motore è anch'esso fuori norma:
arresto del secondo motore + accensione del LED rosso corris-
pondente.
La sirena può essere arrestata per mezzo del tasto «RESET
allarme», ma il LED motore resterà acceso sul colore rosso.
Premendo sul tasto «marcia forzata» del motore corrispondente, il
LED si accende in verde se il guasto è scomparso. Fino a quando
non si preme sul tasto «marcia forzata» del motore, l'apparecchio
funziona su un motore. Il tasto «marcia forzata» permette di re-ini-
zializzare il programma. L'apparecchio tenterà di funzionare con i
due motori (in alternanza), riprendendo dunque il funzionamento
normale.

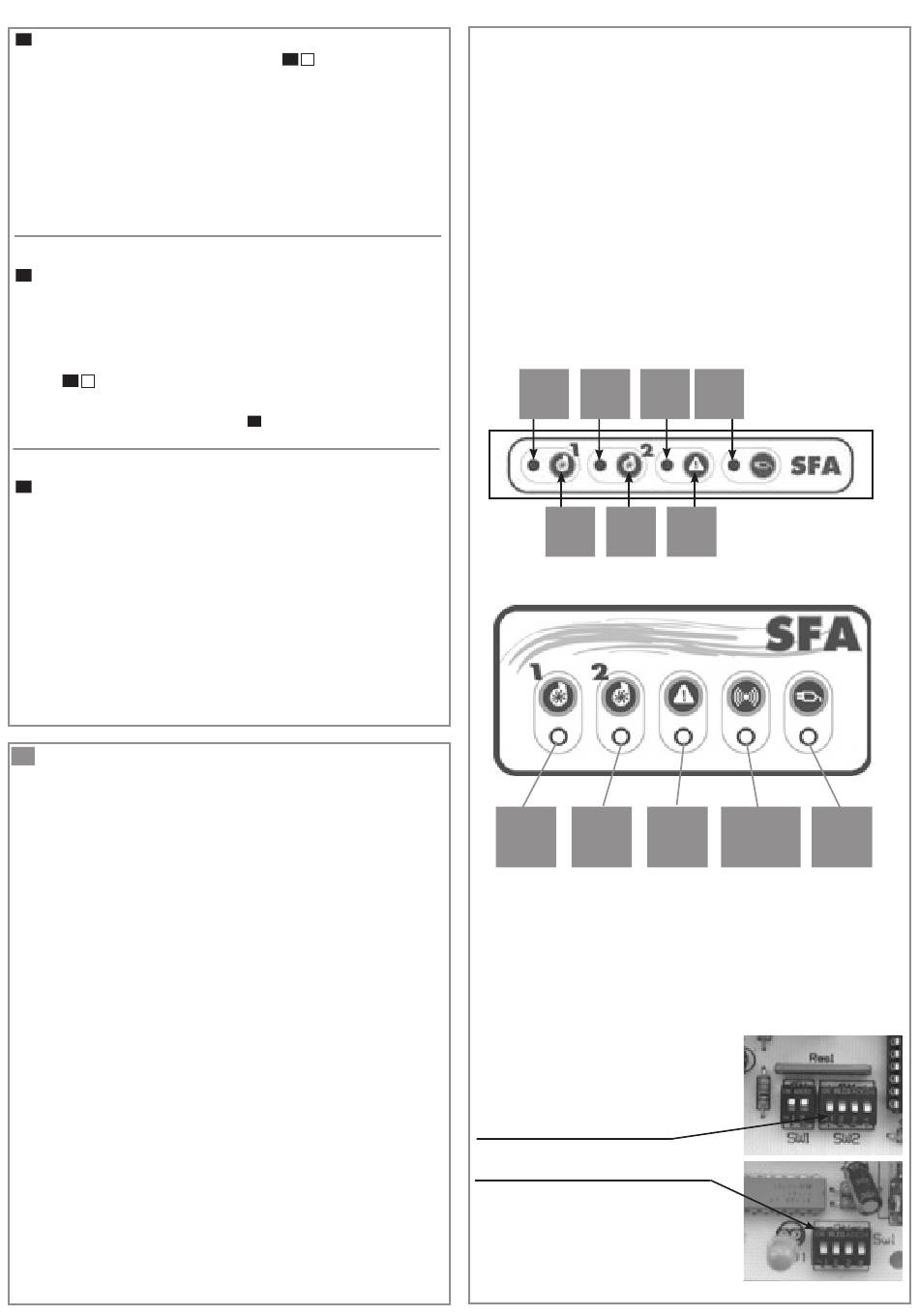

ALLARME DELL'APPARECCHIO
LED
LED
«allarme
motore 1
motore 2
generale»
«marcia
«marcia
forzata»
forzata»
mot. 1
mot. 2
MODULO ALLARME REMOTO
LED
LED
rosso
rosso
allarme
allarme
motore 1
motore 2
La centralina di allarme remoto è in collegamento ad alta frequenza
(HF) con il SANICUBIC Pro.
Questo utile dispositivo riceve dall'apparecchio tutte le eventuali
segnalazioni riguardanti anomalie tecniche riscontrate, in aggiunta
a quanto segnalato direttamente sull'apparecchio stesso. Se altri
apparecchi funzionanti in Alta Frequenza (HF) sono disturbati dal
sistema (o l'inverso), è stato previsto un commutatore di codifica
HF che collega la scheda di base e la cassetta d'allarme separata.
In caso d'interferenza con altri apparecchi
HF o con altri apparecchi SANICUBIC
nelle vicinanze, scollegare l'apparecchio
e il modulo distaccato,
commutare 1 o più dei 4 commutatori
della scheda dell'apparecchio,
e fare lo stesso sulla scheda della
cassetta distante,
Attenzione:
il codice deve essere lo stesso
fra le due schede.
LED
LED
«rete»
«RESET»
allarme
generale
LED
LED
rosso
verde
giallo allarme
allarme
allarme
trasmissione
generale
settore
Pro
®
LED
