Hardware-Anschlüsse, Schalter und Leuchtdioden

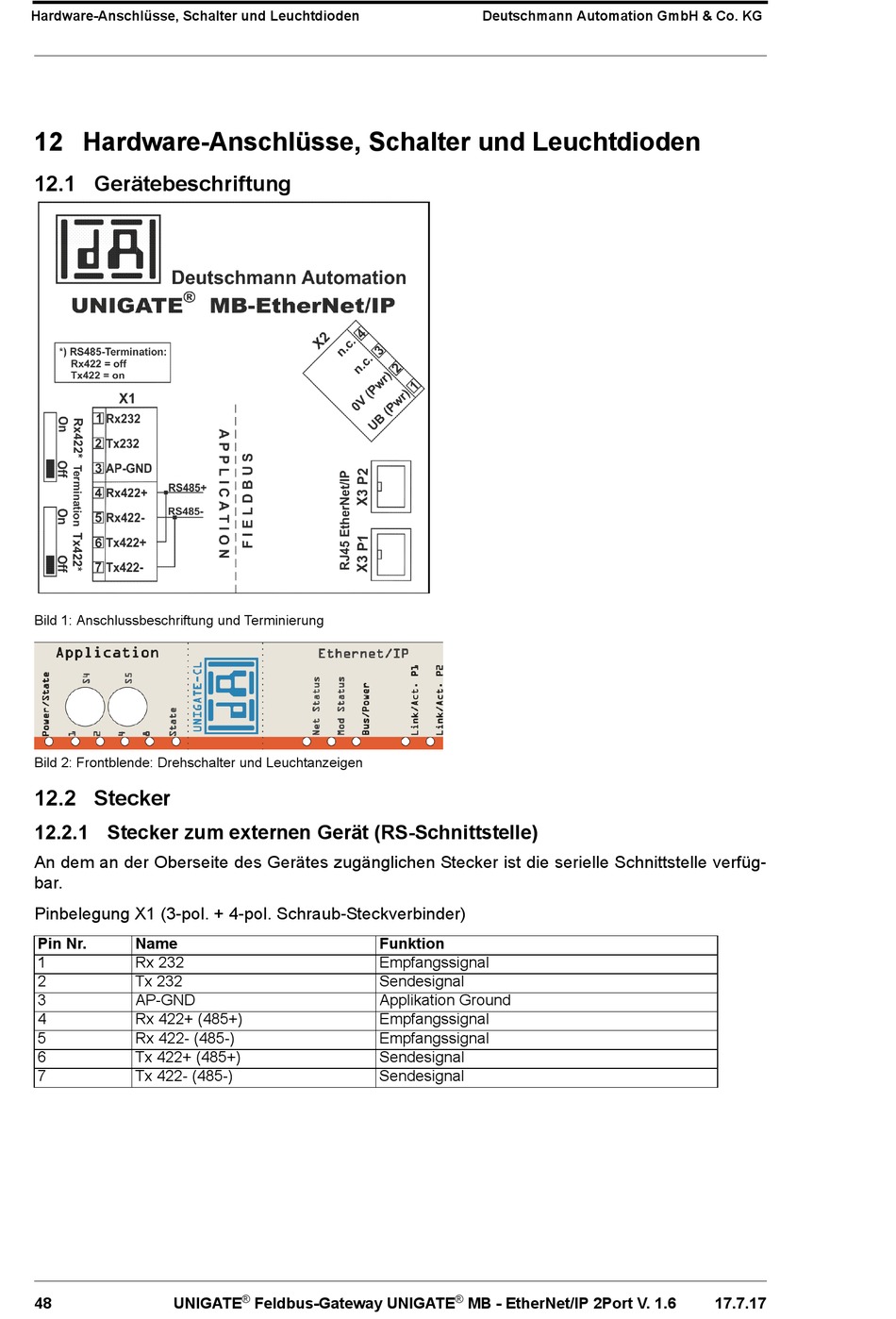

12 Hardware-Anschlüsse, Schalter und Leuchtdioden
12.1 Gerätebeschriftung
Bild 1: Anschlussbeschriftung und Terminierung
Bild 2: Frontblende: Drehschalter und Leuchtanzeigen

12.2 Stecker

12.2.1 Stecker zum externen Gerät (RS-Schnittstelle)
An dem an der Oberseite des Gerätes zugänglichen Stecker ist die serielle Schnittstelle verfüg-
bar.
Pinbelegung X1 (3-pol. + 4-pol. Schraub-Steckverbinder)
Pin Nr. Name
1 Rx 232
2 Tx 232
3 AP-GND
4 Rx 422+ (485+)
5 Rx 422- (485-)
6 Tx 422+ (485+)
7 Tx 422- (485-)
48 UNIGATE
Funktion
Empfangssignal
Sendesignal
Applikation Ground
Empfangssignal
Empfangssignal
Sendesignal
Sendesignal
®
Feldbus-Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
®
MB - EtherNet/IP 2Port V. 1.6 17.7.17
