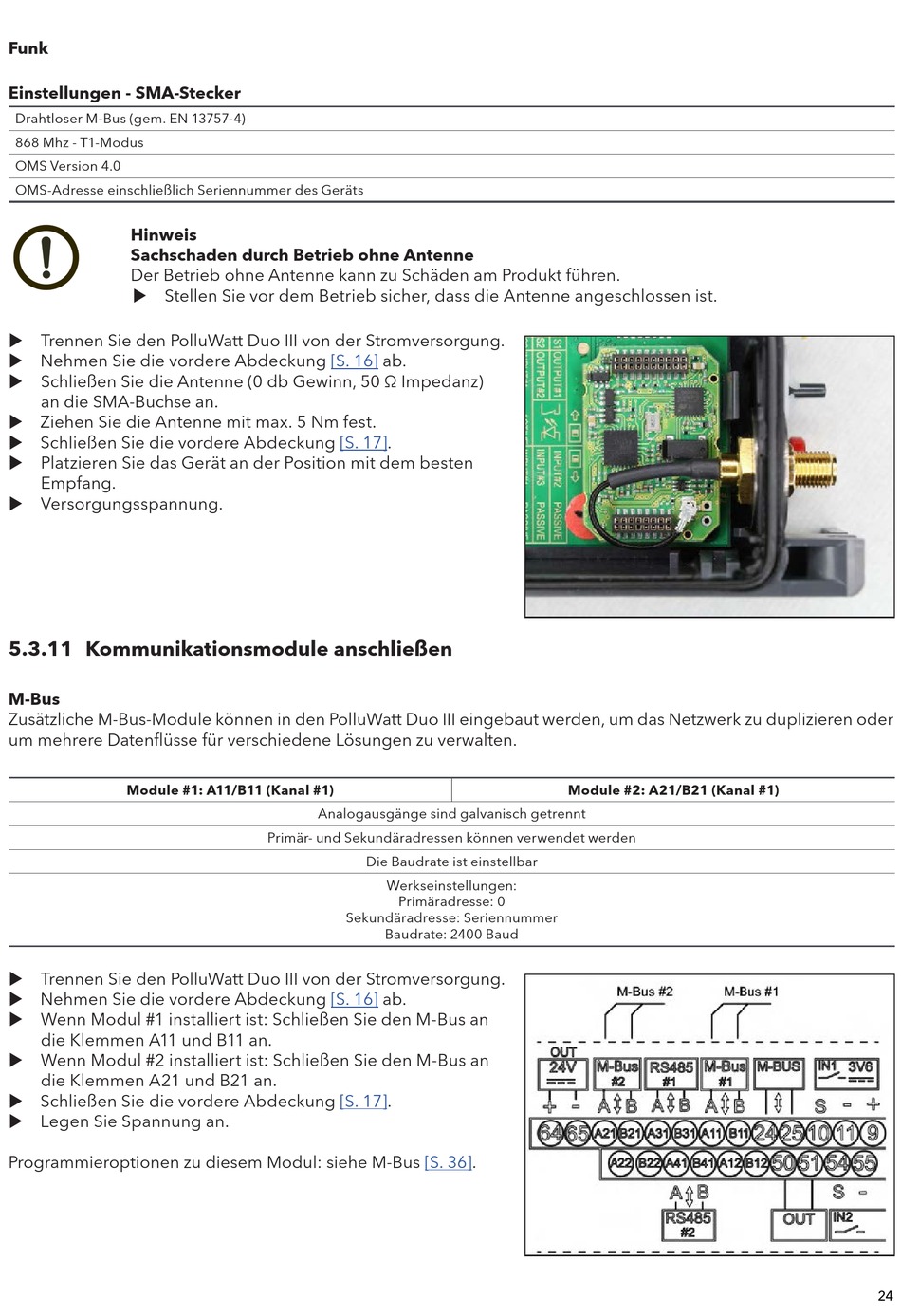

Funk
Einstellungen - SMA-Stecker
Drahtloser M-Bus (gem. EN 13757-4)
868 Mhz - T1-Modus
OMS Version 4.0
OMS-Adresse einschließlich Seriennummer des Geräts
Hinweis
Sachschaden durch Betrieb ohne Antenne
Der Betrieb ohne Antenne kann zu Schäden am Produkt führen.
u Stellen Sie vor dem Betrieb sicher, dass die Antenne angeschlossen ist.
u Trennen Sie den PolluWatt Duo III von der Stromversorgung.
u Nehmen Sie die vordere Abdeckung
u Schließen Sie die Antenne (0 db Gewinn, 50 Ω Impedanz)
an die SMA-Buchse an.
u Ziehen Sie die Antenne mit max. 5 Nm fest.
u Schließen Sie die vordere Abdeckung
u Platzieren Sie das Gerät an der Position mit dem besten
Empfang.
u Versorgungsspannung.
5.3.11 Kommunikationsmodule anschließen
M-Bus
Zusätzliche M-Bus-Module können in den PolluWatt Duo III eingebaut werden, um das Netzwerk zu duplizieren oder
um mehrere Datenflüsse für verschiedene Lösungen zu verwalten.
Module #1: A11/B11 (Kanal #1)
u Trennen Sie den PolluWatt Duo III von der Stromversorgung.
u Nehmen Sie die vordere Abdeckung
u Wenn Modul #1 installiert ist: Schließen Sie den M-Bus an
die Klemmen A11 und B11 an.
u Wenn Modul #2 installiert ist: Schließen Sie den M-Bus an
die Klemmen A21 und B21 an.
u Schließen Sie die vordere Abdeckung
u Legen Sie Spannung an.
Programmieroptionen zu diesem Modul: siehe M-Bus
[S. 16]
ab.
[S.
17].
Analogausgänge sind galvanisch getrennt
Primär- und Sekundäradressen können verwendet werden
Die Baudrate ist einstellbar
Werkseinstellungen:
Primäradresse: 0
Sekundäradresse: Seriennummer
Baudrate: 2400 Baud
[S. 16]
ab.
[S.
17].
[S.
Module #2: A21/B21 (Kanal #1)
36].
24
