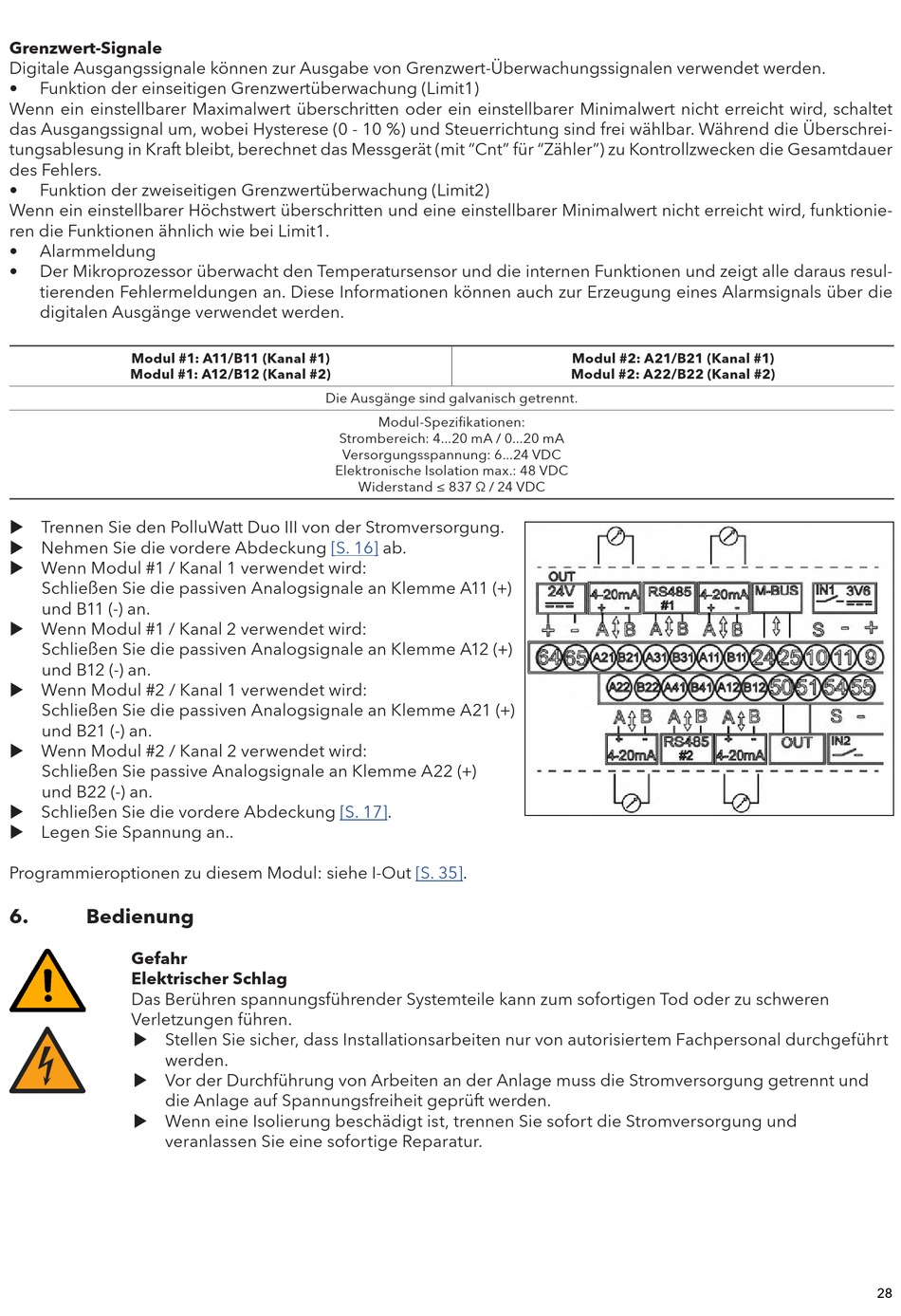

Grenzwert-Signale
Digitale Ausgangssignale können zur Ausgabe von Grenzwert-Überwachungssignalen verwendet werden.
•
Funktion der einseitigen Grenzwertüberwachung (Limit1)
Wenn ein einstellbarer Maximalwert überschritten oder ein einstellbarer Minimalwert nicht erreicht wird, schaltet
das Ausgangssignal um, wobei Hysterese (0 - 10 %) und Steuerrichtung sind frei wählbar. Während die Überschrei-
tungsablesung in Kraft bleibt, berechnet das Messgerät (mit "Cnt" für "Zähler") zu Kontrollzwecken die Gesamtdauer
des Fehlers.
•
Funktion der zweiseitigen Grenzwertüberwachung (Limit2)
Wenn ein einstellbarer Höchstwert überschritten und eine einstellbarer Minimalwert nicht erreicht wird, funktionie-
ren die Funktionen ähnlich wie bei Limit1.
•
Alarmmeldung
•
Der Mikroprozessor überwacht den Temperatursensor und die internen Funktionen und zeigt alle daraus resul-
tierenden Fehlermeldungen an. Diese Informationen können auch zur Erzeugung eines Alarmsignals über die
digitalen Ausgänge verwendet werden.
Modul #1: A11/B11 (Kanal #1)
Modul #1: A12/B12 (Kanal #2)
u Trennen Sie den PolluWatt Duo III von der Stromversorgung.
u Nehmen Sie die vordere Abdeckung
u Wenn Modul #1 / Kanal 1 verwendet wird:
Schließen Sie die passiven Analogsignale an Klemme A11 (+)
und B11 (-) an.
u Wenn Modul #1 / Kanal 2 verwendet wird:
Schließen Sie die passiven Analogsignale an Klemme A12 (+)
und B12 (-) an.
u Wenn Modul #2 / Kanal 1 verwendet wird:
Schließen Sie die passiven Analogsignale an Klemme A21 (+)
und B21 (-) an.
u Wenn Modul #2 / Kanal 2 verwendet wird:
Schließen Sie passive Analogsignale an Klemme A22 (+)
und B22 (-) an.
u Schließen Sie die vordere Abdeckung
u Legen Sie Spannung an..
Programmieroptionen zu diesem Modul: siehe I-Out
6.
Bedienung
Gefahr
Elektrischer Schlag
Das Berühren spannungsführender Systemteile kann zum sofortigen Tod oder zu schweren
Verletzungen führen.
u Stellen Sie sicher, dass Installationsarbeiten nur von autorisiertem Fachpersonal durchgeführt
werden.
u Vor der Durchführung von Arbeiten an der Anlage muss die Stromversorgung getrennt und
die Anlage auf Spannungsfreiheit geprüft werden.
u Wenn eine Isolierung beschädigt ist, trennen Sie sofort die Stromversorgung und
veranlassen Sie eine sofortige Reparatur.
Die Ausgänge sind galvanisch getrennt.
Modul-Spezifikationen:
Strombereich: 4...20 mA / 0...20 mA
Versorgungsspannung: 6...24 VDC
Elektronische Isolation max.: 48 VDC
Widerstand ≤ 837 Ω / 24 VDC
[S. 16]
ab.
[S.
17].
[S.
35].
Modul #2: A21/B21 (Kanal #1)
Modul #2: A22/B22 (Kanal #2)
28
