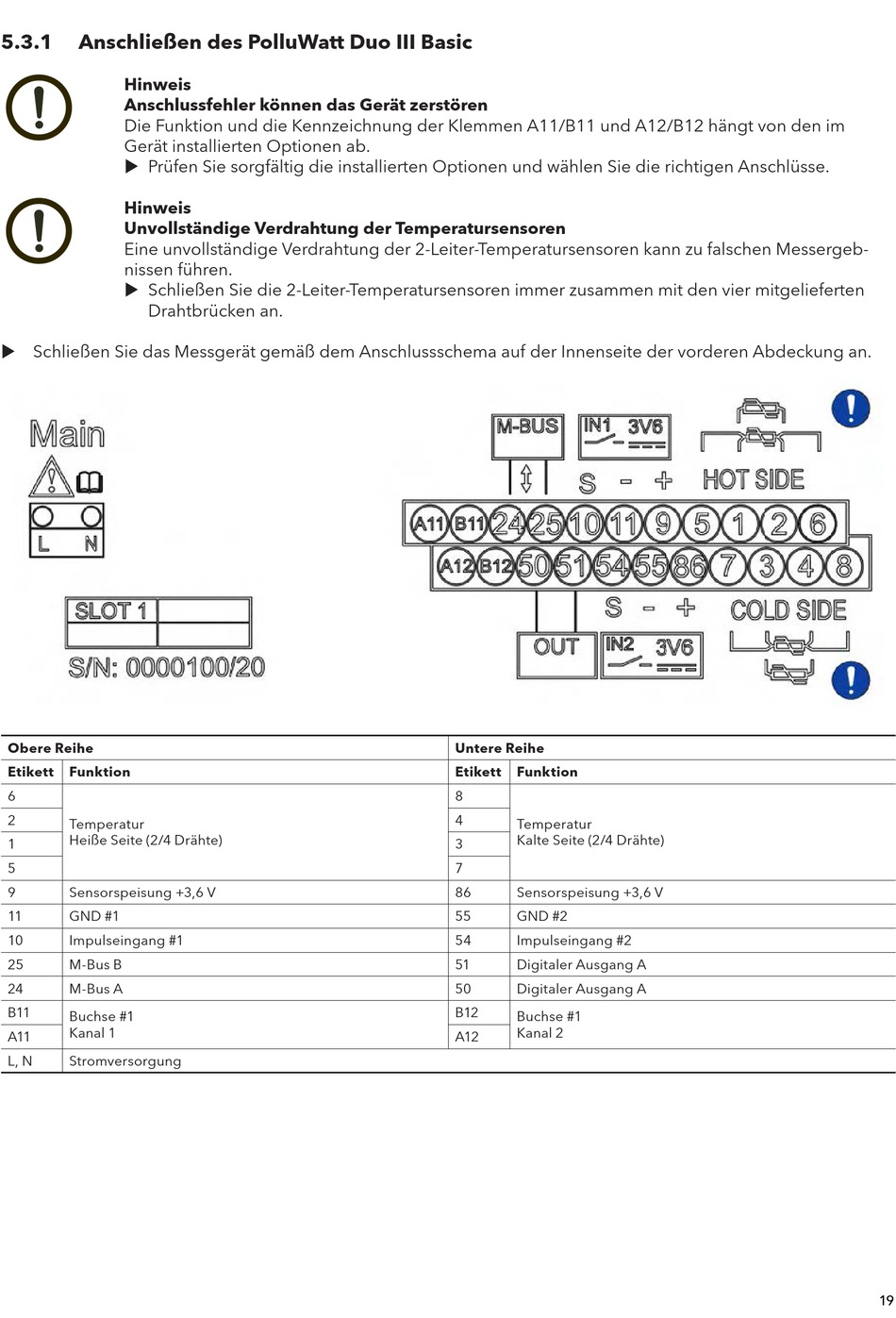

5.3.1
Anschließen des PolluWatt Duo III Basic
Hinweis
Anschlussfehler können das Gerät zerstören
Die Funktion und die Kennzeichnung der Klemmen A11/B11 und A12/B12 hängt von den im
Gerät installierten Optionen ab.
u Prüfen Sie sorgfältig die installierten Optionen und wählen Sie die richtigen Anschlüsse.
Hinweis
Unvollständige Verdrahtung der Temperatursensoren
Eine unvollständige Verdrahtung der 2-Leiter-Temperatursensoren kann zu falschen Messergeb-
nissen führen.
u Schließen Sie die 2-Leiter-Temperatursensoren immer zusammen mit den vier mitgelieferten
Drahtbrücken an.
u Schließen Sie das Messgerät gemäß dem Anschlussschema auf der Innenseite der vorderen Abdeckung an.
Obere Reihe
Etikett
Funktion
6
2
Temperatur
Heiße Seite (2/4 Drähte)
1
5
9
Sensorspeisung +3,6 V
11
GND #1
10
Impulseingang #1
25
M-Bus B
24
M-Bus A
B11
Buchse #1
Kanal 1
A11
L, N
Stromversorgung
Untere Reihe
Etikett
Funktion
8
4
Temperatur
Kalte Seite (2/4 Drähte)
3
7
86
Sensorspeisung +3,6 V
55
GND #2
54
Impulseingang #2
51
Digitaler Ausgang A
50
Digitaler Ausgang A
B12
Buchse #1
Kanal 2
A12
19
