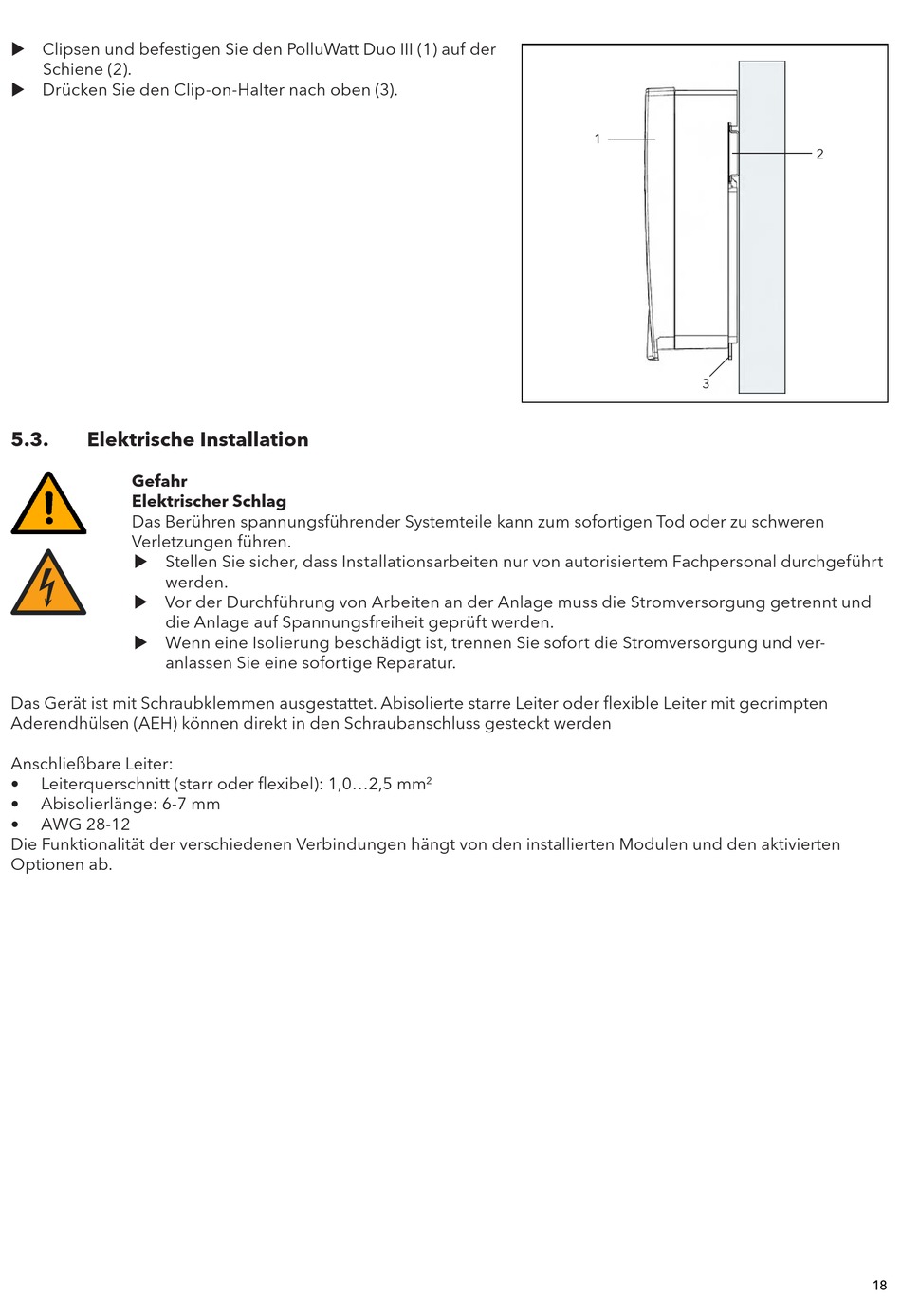

u Clipsen und befestigen Sie den PolluWatt Duo III (1) auf der
Schiene (2).
u Drücken Sie den Clip-on-Halter nach oben (3).
5.3.
Elektrische Installation
Gefahr
Elektrischer Schlag
Das Berühren spannungsführender Systemteile kann zum sofortigen Tod oder zu schweren
Verletzungen führen.
u Stellen Sie sicher, dass Installationsarbeiten nur von autorisiertem Fachpersonal durchgeführt
werden.
u Vor der Durchführung von Arbeiten an der Anlage muss die Stromversorgung getrennt und
die Anlage auf Spannungsfreiheit geprüft werden.
u Wenn eine Isolierung beschädigt ist, trennen Sie sofort die Stromversorgung und ver-
anlassen Sie eine sofortige Reparatur.
Das Gerät ist mit Schraubklemmen ausgestattet. Abisolierte starre Leiter oder flexible Leiter mit gecrimpten
Aderendhülsen (AEH) können direkt in den Schraubanschluss gesteckt werden
Anschließbare Leiter:
•
Leiterquerschnitt (starr oder flexibel): 1,0...2,5 mm
•
Abisolierlänge: 6-7 mm
•
AWG 28-12
Die Funktionalität der verschiedenen Verbindungen hängt von den installierten Modulen und den aktivierten
Optionen ab.
1
2
2
3
