Seite 4
Inhaltsverzeichnis HandyLab 680 pH-Wert ........38 4.7.1 Allgemeines .
Seite 5
HandyLab 680 Inhaltsverzeichnis A (USB-Drucker) ......93 4.12.5 Datenübertragung an die Schnittstelle USB-A (USB-Speicher) ......94 4.12.6 MultiLab Importer .

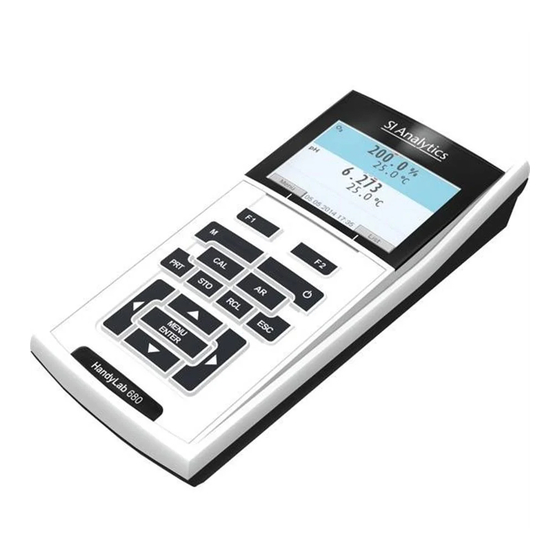

HandyLab 680 Überblick Überblick Mit dem kompakten digitalen Präzisions-Messgerät HandyLab 680 können Sie schnell und zuverlässig pH-, Redox-, Leitfähigkeits- und Sauerstoff-Messungen durchführen. Das HandyLab 680 bietet für alle Anwendungsbereiche ein Höchst- maß an Bedienkomfort, Zuverlässigkeit und Messsicherheit. Das HandyLab 680 unterstützt Sie beim Arbeiten mit folgenden Funk- tionen: ...
HandyLab 680 Überblick Tastenfeld In dieser Bedienungsanleitung werden Tasten durch spitze Klammern <..> veranschaulicht. Das Tastensymbol (z. B. <MENU/ENTER>) bedeutet in der Bedie- nungsanleitung generell einen kurzen Tastendruck (unter 2 sec). Ein langer Tastendruck (ca. 2 sec) wird durch einen Strich hinter dem Tas- tensymbol (z.
HandyLab 680 Überblick Display 22.09.2009 08:00 Info Statusinformationen Messwert (mit Einheit) Messgröße Kontinuierliche Messwertkontrolle (CMC-Funktion) Kanalanzeige: Steckposition des Sensors Sensorsymbol (Kalibrierbewertung, Kalibrierintervall) Temperaturmesswert (mit Einheit) Softkeys und Datum + Uhrzeit ba77041d02 11/2015...
Seite 10
HandyLab 680 Überblick Funktionsanzeigen AutoCal Kalibrierung mit automatischer Puffererkennung z. B. TEC z. B. mit dem Puffersatz: Technische Puffer VariCal Kalibrierung mit beliebigen Puffern Error Während der Kalibrierung ist ein Fehler aufgetreten Stabilitätskontrolle (AutoRead) ist aktiviert HOLD Messwert ist eingefroren (Taste <AR>) Akkus sind weitgehend entladen Netzbetrieb Netzbetrieb mit Ladefunktion...
HandyLab 680 Überblick Buchsenfeld Anschlüsse: Digitale Sensoren (pH, Redox, Leitfähigkeit, Sauerstoff) Steckernetzgerät USB-A (Host) - Schnittstelle USB-B (Device) - Schnittstelle Service-Schnittstelle VORSICHT Schließen Sie an das Messgerät nur Sensoren an, die keine unzu- lässigen Spannungen oder Ströme (> SELV und > Stromkreis mit Strombegrenzung) einspeisen können.
HandyLab 680 Überblick Automatische Sensorerkennung Die automatische Sensorerkennung für IDS-Sensoren ermöglicht den Betrieb eines IDS-Sensors an verschiedenen Messgeräten ohne Neukalibrierung den Betrieb verschiedener IDS-Sensoren an einem Messgerät ohne Neukalibrierung die Zuordnung von Messdaten zu einem IDS-Sensor – Messdatensätze werden immer mit Sensorname und Sensor- seriennummer gespeichert und ausgegeben.
Seite 13
HandyLab 680 Überblick Sensordaten von IDS-Sensoren übermitteln folgende Sensordaten an das Messgerät: IDS-Sensoren SENSOR ID – Sensorname – Sensorseriennummer Kalibrierdaten – Kalibrierdatum – Kalibrierkenndaten – Kalibrierintervall – gewählter Puffersatz (nur IDS-pH-Sensoren) – Zellenkonstante (nur IDS-Leitfähigkeitssensoren) – Kalibrierhistorie der letzten 10 Kalibrierungen ...
Seite 14
HandyLab 680 Überblick ba77041d02 11/2015...
HandyLab 680 Sicherheit Sicherheit Diese Bedienungsanleitung enthält grundlegende Hinweise, die bei Inbetriebnahme, Bedienung und Wartung des Messgerätes zu beach- ten sind. Daher ist diese Bedienungsanleitung unbedingt vor dem Arbeiten vom Bediener zu lesen. Die Bedienungsanleitung sollte ständig am Einsatzort des Messgerä- tes verfügbar gehalten werden.
HandyLab 680 Sicherheit Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch des Messgerätes besteht aus- schließlich in der pH-, Redox-, Leitfähigkeits- und Sauerstoff-Messung in einer Feld- und Laborumgebung. Technische Spezifikationen gemäß Kapitel 7 T ECHNISCHE ATEN beachten. Ausschließlich das Bedienen und Betreiben gemäß den Ins- truktionen in dieser Bedienungsanleitung ist bestimmungsgemäß.
Seite 17
HandyLab 680 Sicherheit Gefahrloser Betrieb Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, das Messgerät außer Betrieb setzen und gegen unbeabsichtigten Betrieb sichern. Ein gefahrloser Betrieb ist nicht mehr möglich, wenn das Messgerät: eine Transportbeschädigung aufweist längere Zeit unter ungeeigneten Bedingungen gelagert wurde ...
Seite 18
HandyLab 680 Sicherheit ba77041d02 11/2015...
HandyLab 680 Inbetriebnahme 3.3.1 Akkus einlegen Die 2 Schrauben (1) an der Geräteunterseite lösen. Batteriefach (2) an der Geräteunterseite öffnen. VORSICHT Achten Sie auf die richtige Polung der Akkus. ± ± Angaben im Batteriefach müssen mit den Angaben auf den Akkus übereinstimmen.
HandyLab 680 Inbetriebnahme finden. Der Ladevorgang ist für NiMH-Akkus optimiert. Andere Ak- kutypen oder Batterien können beim Laden Schäden verursachen. Stellen Sie sicher, dass die Umgebungstemperatur maximal 40 °C beträgt, wenn das Steckernetzgerät angeschlossen ist. Stecker des Steckernetzgeräts am HandyLab 680 in die Buchse für das Steckernetzgerät stecken.
HandyLab 680 Bedienung Bedienung Messgerät einschalten Einschalten Taste <On/Off> (oder <On/Off >) drücken. Das Gerät führt einen Selbsttest durch. Während der Selbsttest durchgeführt wird, zeigt das Display das Logo des Herstellers. Wenn ein Sensor angeschlossen ist, zeigt das Display die Messwert- ansicht.
Seite 24
HandyLab 680 Bedienung den erforderlich. Mit <On/Off> (oder <On/Off >) das Gerät einschalten. Der Dialog Anmelden erscheint. Anmelden Benutzername Admin Passwort #### Passwort ändern 30.09.2012 08:00 Mit <><> den Menüpunkt Benutzername wählen und mit <MENU/ENTER> bestätigen. Der Benutzername ist markiert. Mit <><>...
Seite 25
HandyLab 680 Bedienung Passwort ändern Wenn der Administrator einen Zugang mit Passwortschutz eingerichtet hat: Mit <On/Off> (oder <On/Off >) das Gerät einschalten. Der Dialog Anmelden erscheint. Mit <><> den Menüpunkt Benutzername wählen und mit <MENU/ENTER> bestätigen. Der Benutzername ist markiert. Mit <><>...
HandyLab 680 Bedienung Allgemeine Bedienprinzipien In diesem Abschnitt erhalten Sie grundlegende Informationen zur Bedienung des HandyLab 680. Bedienelemente Einen Überblick über die Bedienelemente und das Display finden Sie Display in Abschnitt 1.1 und Abschnitt 1.2. Betriebsarten Einen Überblick über die Betriebsarten des HandyLab 680 und die Navigation Navigation finden Sie in Abschnitt 4.3.1 und Abschnitt 4.3.3.
HandyLab 680 Bedienung 4.3.2 Darstellung mehrerer Sensoren in der Betriebsart Messen Die Messwerte der angeschlossenen Sensoren können Sie auf fol- gende Arten anzeigen: übersichtliche Anzeige aller angeschlossenen Sensoren detaillierte Anzeige eines einzelnen Sensors (z. B. incl. CMC-Funktion bei pH-Sensoren) Zwischen den beiden Darstellungsarten wechseln Sie sehr einfach per Softkey.
HandyLab 680 Bedienung geöffnet. Beispiel: System Allgemein Schnittstelle Uhrfunktion Service Information Rücksetzen 30.09.2012 08:00 Einstellungen Einstellungen sind durch einen Doppelpunkt gekennzeichnet. Die aktuelle Einstellung erscheint am rechten Rand. Mit <MENU/ ENTER> wird der Einstellmodus geöffnet. Anschließend kann die Einstellung mit <><> und <MENU/ENTER> geändert werden. Beispiel: Allgemein Sprache:...
HandyLab 680 Bedienung nen nicht ausgewählt werden. Beispiel: Kalibrierprotokoll Kalibrier-Speicher Puffer: Einpunktkalibrierung: Kalibrierintervall: Einheit für Steigung: mV/pH ] 2.00 4.01 7.00 10.01 (25 °C) 30.09.2012 08:00 Hinweis Die Prinzipien der Navigation werden in den beiden folgenden Abschnitten anhand folgender Beispiele dargestellt: ...
Seite 30
HandyLab 680 Bedienung Speicher & Konfig. System Speicher 30.09.2012 08:00 Mit <><> das Untermenü System markieren. Die aktuelle Auswahl ist mit einem Rahmen dargestellt. Mit <MENU/ENTER> das Untermenü System öffnen. System Allgemein Schnittstelle Uhrfunktion Service Information Rücksetzen 30.09.2012 08:00 Mit <><> das Untermenü Allgemein markieren. Die aktuelle Auswahl ist mit einem Rahmen dargestellt.
HandyLab 680 Bedienung Mit <MENU/ENTER> den Einstellmodus für die Sprache öff- nen. Allgemein Sprache: Deutsch Akustisches Signal: Lautstärke Beleuchtung: Helligkeit: 50 % Abschaltzeit: Temperatur Einheit: °C Stabilitätskontrolle: 30.09.2012 08:00 Mit <><> die gewünschte Sprache auswählen. Mit <MENU/ENTER> die Einstellung bestätigen. Das Gerät wechselt in die Betriebsart Messen.
Seite 32
HandyLab 680 Bedienung auf Monat, Tag, Jahr (MM/TT/JJ oder MM.TT.JJ) umgestellt werden. In der Messwertansicht: Mit <MENU/ENTER > das Menü Speicher & Konfig. öffnen. Das Gerät befindet sich in der Betriebsart Einstellen. Mit <><> und <MENU/ENTER> das Menü System / Uhr- funktion auswählen und bestätigen.
HandyLab 680 Bedienung Sensorunabhängige Einstellungen Das Menü Speicher & Konfig.umfasst folgende Einstellungen: System (siehe Abschnitt 4.4.1). Speicher (siehe Abschnitt 4.4.2) 4.4.1 System Überblick Folgende sensorunabhängige Geräteeigenschaften können Sie im Menü Speicher & Konfig./System anpassen: Menüsprache Signalton bei Tastendruck ...
Seite 34
HandyLab 680 Bedienung Menüpunkt Einstellung Erläuterung System / Allgemein / Temperatur °C Temperatureinheit Einheit °F Grad Celsius oder Grad Fah- renheit. Alle Temperaturangaben wer- den mit der gewählten Einheit angezeigt. System / Allgemein / Stabilitätskon- Automatische Stabilitätskon- trolle trolle bei Messung ein-/aus- schalten (siehe Abschnitt 4.4.3) System / Schnittstelle / Baudrate...
HandyLab 680 Bedienung Menüpunkt Einstellung Erläuterung System / Rücksetzen Setzt die Systemeinstellungen auf den Auslieferzustand zurück. Details siehe Abschnitt 4.14.2 4.4.2 Speicher Dieses Menü enthält alle Funktionen zum Anzeigen, Bearbeiten und Löschen von gespeicherten Messwerten. Hinweis Ausführliche Informationen zu den Speicherfunktionen des HandyLab 680 finden Sie in Abschnitt 4.11.
HandyLab 680 Bedienung 4.4.5 Displaybeleuchtung Das Messgerät schaltet die Displaybeleuchtung automatisch auf Ener- giesparbetrieb, wenn innerhalb von 20 Sekunden kein Tastendruck erfolgt. Die Beleuchtung schaltet beim nächsten Tastendruck wieder ein. Alternativ können Sie die Displaybeleuchtung auch generell einschal- ten (siehe Abschnitt 4.4.1). Sensor-Info Sie können jederzeit die aktuellen Sensordaten und die Sensoreinstel- lungen über einen angeschlossenen Sensor anzeigen.
HandyLab 680 Bedienung BlueLine 24 pH IDS B092500013 Man. Temperatur: 25°C Auflösung pH 0.001 Auflösung mV Puffer Kalibrierintervall Einheit für Steigung mV/pH QSC: Software-Version 30.09.2012 08:00 Kanalanzeige Das HandyLab 680 verwaltet die angeschlossenen Sensoren und zeigt an, an welchem Anschluss welcher Sensor angesteckt ist. Kanalanzeige Anzeige der Steckerposition für den jeweiligen Parameter...
HandyLab 680 Bedienung pH-Wert 4.7.1 Allgemeines Sie können folgende Messgrößen messen: pH-Wert [ ] Sensorspannung [mV] Hinweis Sensoranschluss und die Schnittstelle USB-B (Device) sind galvanisch getrennt. Eine störungsfreie Messung ist damit auch in folgenden Fäl- len möglich: Messung in geerdeten Messmedien ...
HandyLab 680 Bedienung Gegebenenfalls den IDS-pH-Sensor kalibrieren bzw. überprü- fen. 4.7.2 pH-Wert messen Vorbereitende Tätigkeiten gemäß Abschnitt 4.7.1 ausführen. IDS-pH-Sensor in die Messlösung eintauchen. Info 15.03.2014 08:00 Mit <M> die Anzeige pH oder mV wählen. Stabilitätskontrolle Die Funktion Stabilitätskontrolle (AutoRead) prüft kontinuierlich die (AutoRead) Stabilität des Messsignals.
HandyLab 680 Bedienung Hinweis Sie können jederzeit die Funktion Stabilitätskontrolle mit <MENU/ ENTER> vorzeitig manuell beenden. Bei vorzeitigem Beenden der Funktion Stabilitätskontrolle werden die aktuellen Messdaten ohne AutoRead-Info an die Schnittstelle ausgegeben. Mit <AR> oder <M> den eingefrorenen Messwert wieder frei- geben.
Seite 41
HandyLab 680 Bedienung Einstellungen im Auslieferzustand sind fett hervorgehoben. Menüpunkt mögl. Erläuterung Einstellung Kalibrierung / Zeigt das Kalibrierprotokoll der letzten Kalibrierung Kalibrierprotokoll Kalibrierung / Kalibrier- Zeigt die letzten Kalibrierprotokolle (max. 10) Speicher / Anzeigen Kalibrierung / Kalibrier- Gibt den Kalibrier-Speicher auf die Schnittstelle Speicher / Ausgabe auf USB-A aus (USB-Speicher/USB-Drucker) USB-Stick/-Drucker...
HandyLab 680 Bedienung Menüpunkt mögl. Erläuterung Einstellung Man. Temperatur -25 ... +25 ... Eingabe der manuell ermittelten Temperatur +130 °C Dieser Menüpunkt ist nur verfügbar, wenn ein IDS- Sensor ohne Temperaturmessfühler angeschlossen ist. Alternative Temperatur Übernimmt den Temperaturmesswert von einem IDS-Sensor.
Seite 43
HandyLab 680 Bedienung Puffersatz * pH-Werte 2,000 25 °C Technische Puffer 4,010 7,000 10,011 Merck 1* 4,000 20 °C 7,000 9,000 Merck 2 * 1,000 20 °C 6,000 8,000 13,000 Merck 3 * 4,660 20 °C 6,880 9,220 Merck 4 * 2,000 20 °C 4,000...
Seite 44
HandyLab 680 Bedienung Puffersatz * pH-Werte Radiometer * 1,678 25 °C 4,005 7,000 9,180 Baker * 4,006 25 °C 6,991 10,008 Metrohm * 3,996 25 °C 7,003 8,999 Beckman * 4,005 25 °C 7,005 10,013 Hamilton Duracal * 4,005 25 °C 7,002 10,013 Precisa *...
Seite 45
HandyLab 680 Bedienung Marken- oder Warennamen sind gesetzlich geschützte Marken ihrer jeweiligen Inhaber Hinweis Die Auswahl der Puffer erfolgt im Menü pH / <MENU/ENTER> / Kalib- rierung / Puffer (siehe Abschnitt 4.7.3). Kalibrierpunkte Die Kalibrierung kann mit ein bis fünf Pufferlösungen in beliebiger Rei- henfolge erfolgen (Ein-, bis Fünfpunktkalibrierung).
Seite 46
HandyLab 680 Bedienung Beispielprotokoll HandyLab 680 Ser. Nr. 09250023 KALIBRIERUNG pH Kalibrierdatum 15.03.2014 16:13:33 BlueLine 24 pH IDS Ser. Nr. B092500013 Puffer 1 4.01 Puffer 2 7.00 Puffer 3 10.01 Spannung 1 184.0 mV 24.0 °C Spannung 2 3.0 mV 24.0 °C Spannung 3 -177.0 mV...
HandyLab 680 Bedienung Vorbereitende Führen Sie folgende vorbereitenden Tätigkeiten aus, wenn Sie kalibrie- Tätigkeiten ren möchten: IDS-pH-Sensor an das Messgerät anschließen. Das pH-Messfenster wird im Display angezeigt. Pufferlösungen bereithalten. 4.7.5 Kalibrierintervall Die Kalibrierbewertung wird im Display als Sensorsymbol dargestellt. Nach Aktivieren der QSC-Funktion wird das Sensorsymbol durch die QSC-Farbskala ersetzt (siehe Abschnitt 4.7.10).
Seite 48
HandyLab 680 Bedienung Hinweis Ist im Menü die Einpunktkalibrierung eingestellt, wird die Kalibrierung automatisch nach der Messung von Pufferlösung 1 beendet, und das Kalibrierprotokoll angezeigt. Mit <M> in der Messwertansicht die Messgröße pH oder mV auswählen. Mit <CAL> die Kalibrierung starten. Es erscheint das Kalibrierdisplay für den ersten Puffer (Span- nungsanzeige).
Seite 49
HandyLab 680 Bedienung Ende der Messung mit Stabilitätskontrolle abwarten oder mit <MENU/ENTER> den Kalibrierwert übernehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungsanzeige). Gegebenenfalls mit <M> die Kalibrierung als Einpunktkalibrierung beenden. Das Kalibrierprotokoll wird angezeigt. Hinweis Für die Einpunktkalibrierung verwendet das Gerät die Nernst-Steil- heit (-59,2 mV/pH bei 25 °C) und ermittelt den Nullpunkt des IDS-pH- Sensors.
HandyLab 680 Bedienung Fortsetzen mit Drei- bis IDS-pH-Sensor gründlich mit entionisiertem Wasser spülen. Fünfpunktkalibrierung IDS-pH-Sensor in die nächste Pufferlösung tauchen. Bei Messung ohne Temperaturmessfühler: Die Temperatur des Puffers manuell messen und mit <><> eingeben. Mit <MENU/ENTER> die Messung starten. Der Messwert wird auf Stabilität geprüft (Stabilitätskontrolle). Die Statusanzeige [AR] wird angezeigt.
Seite 51
HandyLab 680 Bedienung bige Pufferlösungen. Hinweis Ist im Menü die Einpunktkalibrierung eingestellt, wird die Kalibrierung automatisch nach der Messung von Pufferlösung 1 beendet, und das Kalibrierprotokoll angezeigt. Mit <M> in der Messwertansicht die Messgröße pH oder mV auswählen. Mit <CAL> die Kalibrierung starten. Es erscheint das Kalibrierdisplay für den ersten Puffer (Span- nungsanzeige).
Seite 52
HandyLab 680 Bedienung Ende der Messung mit Stabilitätskontrolle abwarten oder mit <MENU/ENTER> die Stabilitätskontrolle beenden und den Kalibrierwert übernehmen. Der pH-Wert der Pufferlösung wird angezeigt. VariCal 15.03.2014 08:00 Mit <><> den Puffersollwert für die gemessene Tempera- tur einstellen. Mit <MENU/ENTER> den Kalibrierwert übernehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungsanzeige).
Seite 53
HandyLab 680 Bedienung VariCal 15.03.2014 08:00 Mit <><> den Puffersollwert für die gemessene Tempera- tur einstellen. Mit <MENU/ENTER> den Kalibrierwert übernehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungsanzeige). Gegebenenfalls mit <M> die Kalibrierung als Zweipunktkalibrierung beenden. Das Kalibrierprotokoll wird angezeigt. Fortsetzen mit Drei- bis IDS-pH-Sensor gründlich mit entionisiertem Wasser spülen.
HandyLab 680 Bedienung Mit <><> den Puffersollwert für die gemessene Tempera- tur einstellen. Mit <MENU/ENTER> den Kalibrierwert übernehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungsanzeige). Gegebenenfalls mit <M> die Kalibrierung beenden. Das Kalibrierprotokoll wird angezeigt. oder Mit <MENU/ENTER> die Kalibrierung mit dem nächsten Puffer fortsetzen.
HandyLab 680 Bedienung Menüpunkt Einstellung/ Erläuterung Funktion Kalibrierung / Zeigt die Kalibrierproto- Kalibrier-Speicher / kolle an. Anzeigen Weitere Optionen: Mit <><> blättern Sie durch die Kalibrier- protokolle. Mit <PRT> geben Sie das angezeigte Kalib- rierprotokoll auf die Schnittstelle aus. ...
Seite 56
HandyLab 680 Bedienung reichs liegt. Folgende Informationen werden angezeigt: Info 15.03.2014 08:00 Messbereich, für den eine gültige Kalibrierung vorliegt (Hinter- grundfarbe). Messwerte in diesem Bereich sind zur Dokumenta- tion geeignet. Messbereich, für den keine gültige Kalibrierung vorliegt (hell- grau). Messwerte in diesem Bereich sind nicht zur Dokumenta- tion geeignet.
HandyLab 680 Bedienung 4.7.10 QSC-Funktion (Sensorqualitätskontrolle) Allgemeines Die QSC-Funktion (Quality Sensor Control) ist eine neue Sensorbe- zur QSC-Funktion wertung für digitale IDS-Sensoren. Dabei wird der Zustand eines IDS- pH-Sensors individuell und sehr fein abgestuft bewertet. Im Display zeigt die QSC-Farbskala (von grün über gelb nach rot) mit Hilfe eines Zeigers die aktuelle Sensorbewertung an.
Seite 58
HandyLab 680 Bedienung Um die hohen Anforderungen für eine QSC-Erstkalibrierung zu erfül- len, sollte die QSC-Erstkalibrierung optimalerweise gleich bei Inbe- triebnahme des Sensors ausgeführt werden. Die regulären Kalibrierungen für Ihren speziellen Messbereich führen Sie wie bisher mit Ihren gewohnten Standardlösungen durch. Hinweis Sobald die QSC-Funktion für einen IDS-Sensor aktiviert wurde, ist eine Rückkehr zur Sensorbewertung mit Sensorsymbol für diesen Sensor...
Seite 59
HandyLab 680 Bedienung Sobald die Dreipunktkalibrierung erfolgreich durchgeführt wurde, können Sie entscheiden, ob Sie die Kalibrierung als QSC-Erstkalibrierung übernehmen oder verwerfen. Die QSC-Erstkalibrierung ist beendet. Der Sensor ist kalibriert. Wenn Sie für Ihre Messungen mit speziellen Puffern kalibrieren möchten, können Sie anschließend eine reguläre Kalibrierung mit Ihren Puffern durchführen.
HandyLab 680 Bedienung Redoxspannung 4.8.1 Allgemeines Sie können folgende Messgrößen messen: Redoxspannung [mV] Hinweis Sensoranschluss und die Schnittstelle USB-B (Device) sind galvanisch getrennt. Eine störungsfreie Messung ist damit auch in folgenden Fäl- len möglich: Messung in geerdeten Messmedien ...
Seite 61
HandyLab 680 Bedienung Mit <M> die Anzeige mV wählen. Stabilitätskontrolle Die Funktion Stabilitätskontrolle (AutoRead) prüft kontinuierlich die (AutoRead ) Stabilität des Messsignals. Die Stabilität hat einen wesentlichen Ein- fluss auf die Reproduzierbarkeit des Messwerts. Die Anzeige der Messgröße blinkt, bis ein stabiler Messwert vorliegt. Unabhängig von der Einstellung für automatische Stabilitätskontrolle (siehe Abschnitt 4.4.3) im Menü...
HandyLab 680 Bedienung 4.8.3 Einstellungen für Redoxmessungen Überblick Für Redox-Messungen sind folgende Einstellungen möglich: Auflösung Automatische Stabilitätskontrolle Einstellungen Die Einstellungen finden Sie im Menü für Messeinstellungen der Redox-Messung. Zum Öffnen in der Messwertansicht die gewünschte Messgröße anzeigen und die Taste <MENU/ENTER> drücken. Nach Abschluss aller Einstellungen mit <M>...
HandyLab 680 Bedienung Sauerstoff 4.9.1 Allgemeines Sie können folgende Messgrößen messen: Sauerstoffkonzentration Sauerstoffsättigungsindex ("Sauerstoffsättigung") Sauerstoff-Partialdruck Hinweis Sensoranschluss und die Schnittstelle USB-B (Device) sind galvanisch getrennt. Eine störungsfreie Messung ist damit auch in folgenden Fäl- len möglich: Messung in geerdeten Messmedien ...
Seite 64
HandyLab 680 Bedienung Info 15.03.2014 08:00 Angezeigte Mit <M> können Sie zwischen folgenden Anzeigen wechseln: Messgröße Sauerstoffkonzentration [mg/l] wählen Sauerstoffsättigung [%] Sauerstoffpartialdruck [mbar]. Salzgehaltskorrektur Bei der Konzentrationsmessung in Lösungen mit einem Salzgehalt von mehr als 1 g/l ist eine Salzgehaltskorrektur erforderlich. Sie haben folgende Möglichkeiten, die Salinität zu messen: ...
Seite 65
HandyLab 680 Bedienung Stabilitätskontrolle Die Funktion Stabilitätskontrolle (AutoRead) prüft kontinuierlich die (AutoRead ) Stabilität des Messsignals. Die Stabilität hat einen wesentlichen Ein- fluss auf die Reproduzierbarkeit des Messwerts. Die Anzeige der Messgröße blinkt, bis ein stabiler Messwert vorliegt. Unabhängig von der Einstellung für automatische Stabilitätskontrolle (siehe Abschnitt 4.4.3) im Menü...
HandyLab 680 Bedienung Messgröße Zeitintervall Stabilität im Zeitintervall Δ Temperatur 15 Sekunden : besser 0,5 °C Die Mindestdauer, bis ein Messwert als stabil bewertet wird, entspricht dem überwachten Zeitintervall. Die tatsächliche Dauer ist meist länger. 4.9.3 Einstellungen für Sauerstoffsensoren (Menü für Mess- und Kalibriereinstellungen) Überblick Für Sauerstoffsensoren sind folgende Einstellungen möglich: ...
Seite 67
HandyLab 680 Bedienung Menüpunkt mögl. Erläuterung Einstellung Kalibrierung / 1 ... 180 ... Kalibrierintervall für den Sau- Kalibrierintervall 999 d erstoffsensor (in Tagen). Das Messgerät erinnert Sie durch das blinkende Sensor- symbol im Messfenster an regelmäßiges Kalibrieren. FDO Check / Startet die Überprüfung mit ®...
Seite 68
HandyLab 680 Bedienung Menüpunkt mögl. Erläuterung Einstellung Ansprechzeit t90 30 ... 300 Ansprechzeit des Signalfilters (in Sekunden). Ein Signalfilter im Sensor ver- mindert die Schwankungs- breite des Messwerts. Der Signalfilter wird durch die Ansprechzeit t90 charakteri- siert. Dies ist die Zeit, nach der 90 % einer Signalände- rung angezeigt werden.
HandyLab 680 Bedienung ® Stabilitätskontrolle Beim FDO Check wird automatisch die Funktion Stabilitätskontrolle (AutoRead) (AutoRead) aktiviert. ® ® Check Gehen Sie wie folgt vor, um den FDO Check durchzuführen: durchführen Sauerstoffsensor an das Messgerät anschließen. Sauerstoffsensor in das Prüf- und Aufbewahrungsgefäß stecken.
HandyLab 680 Bedienung Liegt der Messwert ausserhalb des Gültigkeitsbereichs, sollte der Sen- sorschaft und die Membran gereinigt werden, und anschließend die Überprüfung wiederholt werden (siehe Abschnitt 5.4.1). Beispiel: – Geforderte Genauigkeit: ± 2 %. – In wasserdampfgesättigter Luft bzw. in luftgesättigtem Wasser beträgt der Sollwert für die relative Sauerstoffsättigung (kurz: Sätti- gung) 100 %.
Seite 71
HandyLab 680 Bedienung Beispielprotokoll HandyLab 680 Ser. Nr. 10139695 KALIBRIERUNG Ox Kalibrierdatum 15.03.2014 16:13:33 FDO 1100 IDS Ser. Nr. 10146858 OX 930 10158765 Relative Steilheit 0.98 Sensor Kalibrierbewertung Nach dem Kalibrieren bewertet das Messgerät automatisch den aktu- ellen Zustand der Kalibrierung. Die Bewertung erscheint im Display und im Kalibrierprotokoll.
HandyLab 680 Bedienung Mit <CAL> die Kalibrierung starten. Die letzten Kalibrierdaten (relative Steilheit) werden angezeigt. 15.03.2014 08:00 Mit <MENU/ENTER> die Messung starten. Der Messwert wird auf Stabilität geprüft (Stabilitätskontrolle). Die Statusanzeige [AR] wird angezeigt. Die Messgröße blinkt. Ende der AutoRead-Messung abwarten (Statusanzeige [HOLD][AR]) oder mit <MENU/ENTER>...
Seite 73
HandyLab 680 Bedienung Menüpunkt Einstellung/ Erläuterung Funktion Kalibrierung / Zeigt die Kalibrierproto- Kalibrier-Speicher / kolle an. Anzeigen Weitere Optionen: Mit <><> blättern Sie durch die Kalibrier- protokolle. Mit <PRT> geben Sie das angezeigte Kalib- rierprotokoll auf die Schnittstelle aus. ...
HandyLab 680 Bedienung 4.10 Leitfähigkeit 4.10.1 Allgemeines Sie können folgende Messgrößen messen: Leitfähigkeit Spezifischer Widerstand Salinität Filtrattrockenrückstand TDS Hinweis Sensoranschluss und die Schnittstelle USB-B (Device) sind galvanisch getrennt. Eine störungsfreie Messung ist damit auch in folgenden Fäl- len möglich: ...
Seite 75
HandyLab 680 Bedienung Info 15.03.2014 08:00 Angezeigte Mit <M> können Sie zwischen folgenden Anzeigen wechseln: Messgröße Leitfähigkeit [μS/cm] / [mS/cm] wählen Spezifischer Widerstand [Ω·cm] / [kΩ·cm] / [MΩ·cm] Salinität Sal [ ] Filtrattrockenrückstand TDS [mg/l] / [g/l] Der Faktor für die Berechnung des Filtrattrockenrückstands ist werksei- tig auf 1,00 eingestellt.
HandyLab 680 Bedienung bilitätskontrolle jederzeit manuell starten. Mit <AR> den Messwert einfrieren. Die Statusanzeige [HOLD] wird angezeigt. Mit <MENU/ENTER> die Funktion Stabilitätskontrolle manuell aktivieren. Während der Messwert als nicht stabil bewertet wird, erscheint die Statusanzeige [AR]. Es wird ein Fortschrittsbalken ange- zeigt und die Anzeige der Messgröße blinkt.
HandyLab 680 Bedienung Sie können unter folgenden Methoden der Temperaturkompensation wählen: Nicht lineare Temperaturkompensation (nLF) nach EN 27 888 Lineare Temperaturkompensation (Lin) mit einstellbarem Koeffi- zienten von 0,000 ... 10,000 % Keine Temperaturkompensation (off) Hinweis Das Einstellen von Referenztemperatur und Temperaturkompensation erfolgt im Menü...
Seite 78
HandyLab 680 Bedienung Einstellungen Die Einstellungen finden Sie im Menü für die Messgröße Leitfähigkeit. Zum Öffnen in der Messwertansicht die gewünschte Messgröße anzei- gen und die Taste <MENU/ENTER> drücken. Nach Abschluss aller Einstellungen mit <M> zur Messwertansicht wechseln. Für jeden Sensor werden individuell die möglichen Einstellungen ange- zeigt.
Seite 79
HandyLab 680 Bedienung Menüpunkt mögl. Erläuterung Einstellung Man. Zellenkonst. 0,450 ... Anzeige und Einstell- 0,475 ... möglichkeit für die Zellen- 0,500 cm konstante. Temp.-Komp. (TC) / Verfahren zur Temperaturkom- Methode pensation (siehe Abschnitt 4.10.3). Diese Einstellung steht nur für ρ die Messgrößen ϰ...
HandyLab 680 Bedienung Menüpunkt mögl. Erläuterung Einstellung Temp.-Komp. (TC) / 0.000 ... Koeffizient für die lineare Linear Koeff. 2.000 ... Temperaturkompensation. 10.000 %/K Dieser Menüpunkt ist nur ver- fügbar, wenn die lineare Temperaturkompensation eingestellt ist. Temp.-Komp. (TC) / 20 °C Referenztemperatur Referenztemp.
Seite 81
HandyLab 680 Bedienung Kalibrierdaten anzeigen Sie können sich die Daten der letzten Kalibrierung am Display anzei- und an Schnittstelle gen lassen (siehe Abschnitt 4.10.6). Die angezeigten Kalibrierdaten ausgeben können Sie anschließend mit <PRT> auf die Schnittstelle, z. B. zu einem PC, übertragen. Hinweis Das Kalibrierprotokoll wird nach dem Kalibrieren automatisch auf die Schnittstelle übertragen.
HandyLab 680 Bedienung 15.03.2014 08:00 IDS-Leitfähigkeitssensor in die Kontrollstandardlösung 0,01 mol/l KCI tauchen. Mit <MENU/ENTER> die Messung starten. Der Messwert wird auf Stabilität geprüft (Stabilitätskontrolle). Die Statusanzeige [AR] wird angezeigt. Die Messgröße blinkt. Ende der Messung mit Stabilitätskontrolle abwarten (Statusanzeige [HOLD][AR]) oder mit <MENU/ENTER>...
Seite 83
HandyLab 680 Bedienung Menüpunkt Einstellung/ Erläuterung Funktion Kalibrierung / Zeigt die Kalibrierprotokolle Kalibrier-Speicher / Anzeigen Weitere Optionen: Mit <><> blättern Sie durch die Kalibrierproto- kolle. Mit <PRT> geben Sie das angezeigte Kalibrierproto- koll auf die Schnittstelle aus. Mit <PRT >...
Seite 84
HandyLab 680 Bedienung Info 15.03.2014 08:00 Messbereichs ba77041d02 11/2015...
HandyLab 680 Bedienung 4.11 Speichern Sie können Messwerte (Datensätze) in den Datenspeicher übertragen: Manuell speichern (siehe Abschnitt 4.11.1) Automatisch intervallweise speichern, siehe Abschnitt 4.11.2) Bei jedem Speichervorgang wird der aktuelle Datensatz gleichzeitig auf die Schnittstelle übertragen. Messdatensatz Ein kompletter Datensatz besteht aus: ...
HandyLab 680 Bedienung Manueller Speicher 4 von 500 15.03.2014 11:24:16 pH 7.000 24.8 °C AR +++ ID-Nummer: weiter 30.09.2012 08:00 Ggf. mit <><> und <MENU/ENTER> die Ident-Nummer (ID) ändern und bestätigen (1 ... 10000). Der Datensatz wird gespeichert. Das Gerät wechselt in die Messwertansicht.
Seite 87
HandyLab 680 Bedienung Einstellungen Mit den folgenden Einstellungen konfigurieren Sie die automatische Speicherfunktion: Menüpunkt mögl. Erläuterung Einstellung ID-Nummer 1 ... 10000 Ident-Nummer für die Datensatzreihe. Intervall 1 s, 5 s, 10 s, Speicherintervall. 30 s, 1 min, 5 min, Die Untergrenze für das Speicherinter- 10 min, vall kann durch die Größe des freien 15 min,...
HandyLab 680 Bedienung Automatisches So schalten Sie das automatische Speichern vor Ablauf der regulären Speichern vorzeitig Speicherdauer aus: beenden Taste <STO > drücken. Das folgende Fenster erscheint. Warnung Autom. Speichern beenden? nein 30.09.2012 08:00 Mit <><> ja auswählen und mit <MENU/ENTER> bestäti- gen.
Seite 89
HandyLab 680 Bedienung Einstellungen Menüpunkt Einstellung/ Erläuterung Funktion Speicher / Zeigt alle Messdatensätze Manueller Speicher / seitenweise an. Anzeigen Weitere Optionen: Mit <><> blättern Sie durch die Datensätze. Mit <PRT> geben Sie den angezeigten Datensatz auf die Schnittstelle aus. ...
HandyLab 680 Bedienung 4.12 Daten übertragen 4.12.1 USB-Schnittstellen Das Messgerät verfügt über folgende Schnittstellen: Schnittstelle USB-B (USB Device) z. B. zum Anschluss eines PC Schnittstelle USB-A (USB Host), z. B. zum Anschluss eines USB-Speichersticks/USB-Drucker Über die Schnittstelle USB-B (USB Device) können Sie Daten an einen PC übertragen und die Gerätesoftware aktualisieren.
HandyLab 680 Bedienung 4.12.3 USB-Speicher/USB-Drucker anschließen (Schnittstelle USB-A (USB Host)) Verbinden Sie die Schnittstelle USB-A (USB Host) des HandyLab 680 mit einem USB-Speicherstick/USB-Drucker. Schließen Sie einen USB-Speicher/USB-Drucker an die Schnittstelle USB Host an. Für USB-Drucker: Das Steckernetzgerät an das HandyLab 680 anschließen (siehe Abschnitt 3.3.2).
HandyLab 680 Bedienung 4.12.4 Optionen für die Datenübertragung an die Schnittstelle USB-B (PC) und die Schnittstelle USB-A (USB-Drucker) Über die Schnittstelle USB-B können Sie Daten an einen PC übertra- gen. Über die USB-A-Schnittstelle können Sie Daten an einen USB-Drucker oder einen USB-Speicher übertragen. Die Übertragung von Daten auf einen USB-Speicher ist in einem eigenen Abschnitt beschrieben (siehe Abschnitt 4.12.5).
HandyLab 680 Bedienung Daten nur an die Schnittstelle USB-B ausgegeben. 4.12.5 Datenübertragung an die Schnittstelle USB-A (USB- Speicher) Über die USB-A-Schnittstelle können Sie Daten an einen USB-Spei- cher oder einen USB-Drucker übertragen. Die Übertragung von Daten auf einen USB-Drucker ist in einem eigenen Abschnitt beschrieben (siehe Abschnitt 4.12.4).
HandyLab 680 Bedienung 4.14 Rücksetzen (Reset) Sie können alle Sensoreinstellungen und alle sensorunabhängigen Einstellungen getrennt voneinander rücksetzen (initialisieren). 4.14.1 Messeinstellungen rücksetzen Hinweis Die Kalibrierdaten werden beim Rücksetzen der Messparameter auf den Auslieferzustand zurückgesetzt. Nach dem Rücksetzen kalibrie- ren! Folgende Einstellungen für die pH-Messung werden mit der Funktion Rücksetzen auf den Auslieferzustand rückgesetzt: Einstellung Auslieferzustand...
Seite 96
HandyLab 680 Bedienung Rücksetzen im Menü für Kalibrier- und Messeinstellungen. Zum Öffnen in der Messwertansicht die gewünschte Messgröße anzeigen und die Taste <MENU/ENTER> drücken. Sauerstoff Folgende Einstellungen für die Sauerstoffmessung werden mit der Funktion Rücksetzen auf den Auslieferzustand rückgesetzt: Einstellung Auslieferzustand Kal.-Intervall 180 d...
HandyLab 680 Bedienung 4.14.2 Systemeinstellungen rücksetzen Die folgenden Systemeinstellungen lassen sich auf den Auslieferzu- stand rücksetzen: Einstellung Auslieferzustand Sprache English Akustisches Signal Lautstärke Baudrate 4800 baud Ausgabe Format ASCII Dezimaltrennzeichen Helligkeit Beleuchtung Auto Abschaltzeit Temperatur Einheit °C USB Host Stabilitätskontrolle Das Rücksetzen der Systemeinstellungen erfolgt im Menü...
Seite 98
HandyLab 680 Bedienung ba77041d02 11/2015...
HandyLab 680 Wartung, Reinigung, Entsorgung Wartung, Reinigung, Entsorgung Wartung Die Wartungsarbeiten beschränken sich auf das Austauschen der Akkus. Hinweis Zur Wartung der IDS-Sensoren die entsprechenden Bedienungsanlei- tungen beachten. 5.1.1 Akkus austauschen Die 2 Schrauben (1) an der Geräteunterseite lösen. Batteriefach (2) an der Geräteunterseite öffnen. Die vier Akkus aus dem Batteriefach nehmen.
HandyLab 680 Wartung, Reinigung, Entsorgung brauchte Batterien (auch schadstoffreie) über eine Sammelstelle der Wiederverwertung zuzuführen. Batterien sind mit dem Symbol der durchgestrichenen Mülltonne gekennzeichnet und dürfen demnach nicht im Hausmüll entsorgt wer- den. Reinigung Das Messgerät gelegentlich mit einem feuchten, fusselfreien Tuch abwischen.
HandyLab 680 Was tun, wenn... Was tun, wenn... Allgemein Sensorsymbol blinkt Ursache Behebung – Kalibrierintervall abgelaufen – Messsystem neu kalibrieren Anzeige Ursache Behebung – Akkus weitgehend entladen – Akkus aufladen (siehe Abschnitt 3.3.2 S TECKERNETZGERÄT ß ANSCHLIE KKUS LADEN – Akkus austauschen (siehe Abschnitt 5.1 W ARTUNG Gerät reagiert nicht auf...
Seite 102
HandyLab 680 Was tun, wenn... Datenübertragung auf Ursache Behebung USB-Speicher – angeschlossener USB-Spei- – Anderen USB-Speicher funktioniert nicht cher wurde nicht erkannt verwenden – der USB-Speicher ist mit einem – USB-Speicher mit dem nicht unterstützten Dateisystem Dateisystem FAT 16 oder formatiert, z.
Seite 103
HandyLab 680 Was tun, wenn... VORSICHT Das Laden von ungeeigneten Akkutypen oder Batterien kann Schäden verursachen. Fehlermeldung Ursache Behebung Speicherfehler 1 – Gerätespeicher wurde nicht – Bitte wenden Sie sich an erkannt den Service. ba77041d02 11/2015...
Seite 104
HandyLab 680 Was tun, wenn... Fehlermeldung OFL, UFL Ursache Behebung IDS-pH-Sensor: – Messwert außerhalb des – Geeigneten IDS-pH-Sensor Messbereichs verwenden – Luftblase vor dem Diaphragma – Luftblase entfernen – Luft im Diaphragma – Luft absaugen bzw. Diaphragma benetzen – Elektrolytgel eingetrocknet –...
Seite 105
HandyLab 680 Was tun, wenn... Kein stabiler Messwert Ursache Behebung IDS-pH-Sensor: – Diaphragma verschmutzt – Diaphragma reinigen – Membran verschmutzt – Membran reinigen Messlösung: – pH-Wert nicht stabil – ggf. unter Luftabschluss messen – Temperatur nicht stabil – ggf. temperieren IDS-pH-Sensor + Messlösung: –...
HandyLab 680 Technische Daten Technische Daten Allgemeine Daten Abmessungen ca. 180 x 80 x 55 mm Gewicht ca. 0,4 kg Mechanischer Aufbau Schutzart: IP 67 Elektrische Sicherheit Schutzklasse: Prüfzeichen CE, cETLus Umgebungs- Lagerung - 25 °C ... + 65 °C bedingungen Betrieb -10 °C ...
HandyLab 680 Technische Daten USB-Schnittstelle USB 2.0 (Host) USB-A (Host), USB-Gerät Angewendete EG-Richtlinie 2004/108/EG Richtlinien und Normen EN 61326-1 EN 61000-3-2 EN 61000-3-3 FCC Class A Gerätesicherheit EG-Richtlinie 2006/95/EG EN 61010-1 UL 61010-1 CAN/CSA-C22.2#61010-1 IP-Schutzart EN 60529 Messbereiche, Auflösungen, Genauigkeiten Messbereiche, Größe Messbereich...
HandyLab 680 Verzeichnisse Verzeichnisse Dieses Kapitel bietet Ihnen Zusatzinformationen und Orientierungshil- fen. Fachwort Das Fachwortverzeichnis (Glossar) erklärt kurz die Bedeutung der Fachbegriffe. Fachbegriffe, die der Zielgruppe bekannt sein müssten, werden hier jedoch nicht erläutert. Stichwort Das Stichwortverzeichnis (Index) unterstützt Sie beim schnellen Auffin- den von bestimmten Themen.
Seite 110
HandyLab 680 Verzeichnisse Messwert Der Messwert ist der spezielle, zu ermittelnde Wert einer Messgröße. Er wird als Produkt aus Zahlenwert und Einheit angegeben (z. B. 3 M; 0,5 S; 5,2 A; 373,15 K). Nullpunkt Der Nullpunkt einer pH-Messkette ist der pH-Wert, bei dem die pH- Messkette bei einer gegebenen Temperatur die Kettenspannung Null hat.
HandyLab 680 Anhang: Firmware-Update Anhang: Firmware-Update Mit dem HandyLab 680 können Sie Firmware-Updates für Ihr Messge- rät und für IDS-Sensoren durchführen. Firmware-Update für das Messgerät HandyLab 680 Allgemein Verfügbare Firmware-Updates für das Messgerät finden Sie im Inter- net. Mit dem Firmware-Update-Programm können Sie mit Hilfe eines Personal Computers (PC) ein Update der Firmware des HandyLab 680 auf die neueste Version durchführen.
HandyLab 680 Anhang: Firmware-Update Nach Aus-/Einschalten des Geräts können Sie prüfen, ob das Gerät die neue Softwareversion übernommen hat (siehe Seite 101). Firmware-Update für IDS-Sensoren Allgemein Verfügbare Firmware-Updates für IDS-Sensoren finden Sie im Inter- net. Mit dem Firmware-Update-Programm können Sie mit Hilfe eines Personal Computers (PC) ein Update der Firmware eines IDS-Sensors auf die neueste Version durchführen.
Seite 115
HandyLab 680 Anhang: Firmware-Update Das HandyLab 680 vom PC trennen. Messgerät und Sensor sind wieder betriebsbereit. Nach Aus-/Einschalten des Geräts können Sie prüfen, ob der Sensor die neue Softwareversion übernommen hat (siehe Seite 101). ba77041d02 11/2015...
Seite 116
HandyLab 680 Anhang: Firmware-Update ba77041d02 11/2015...
