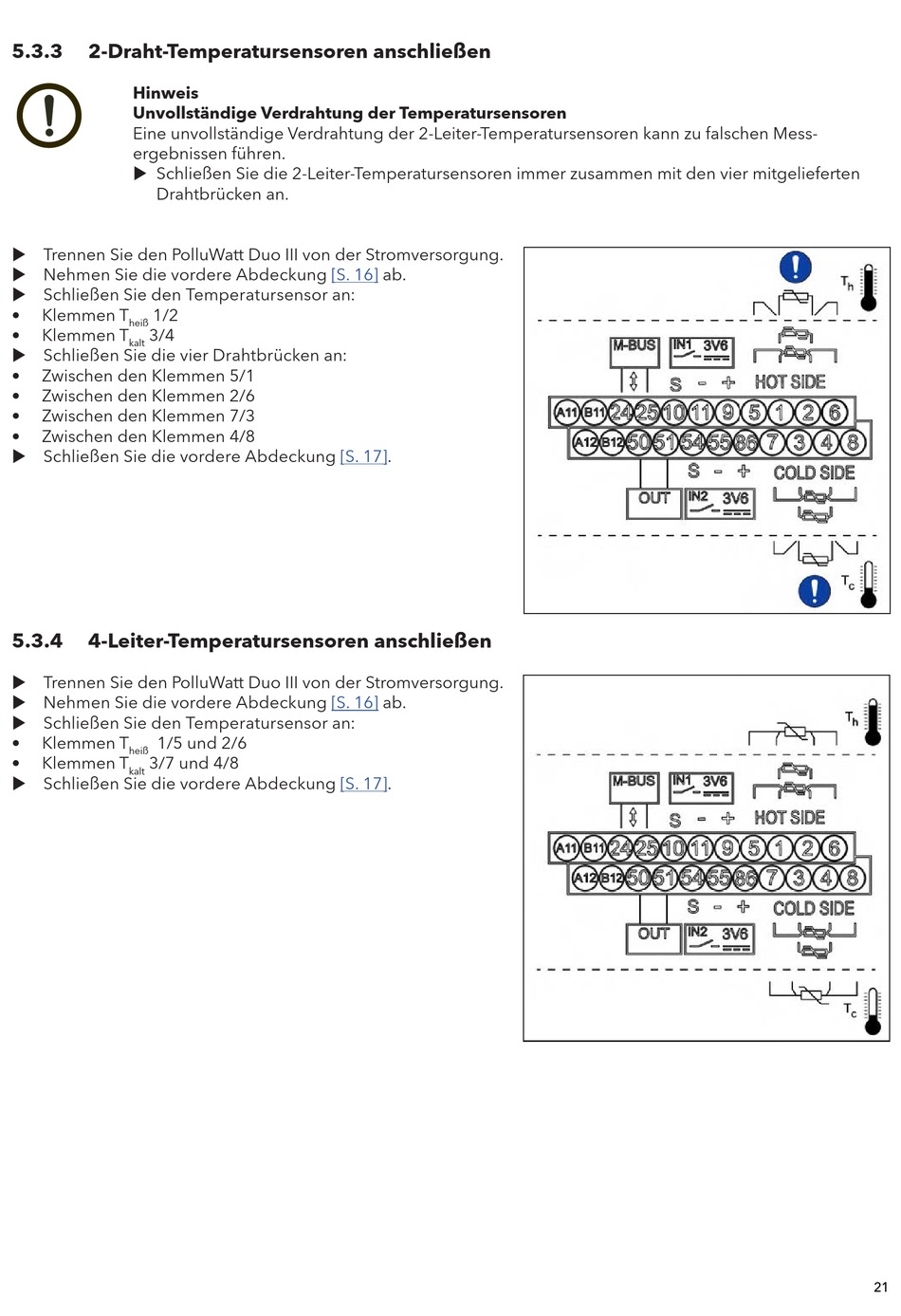

5.3.3
2-Draht-Temperatursensoren anschließen
Hinweis
Unvollständige Verdrahtung der Temperatursensoren
Eine unvollständige Verdrahtung der 2-Leiter-Temperatursensoren kann zu falschen Mess-
ergebnissen führen.
u Schließen Sie die 2-Leiter-Temperatursensoren immer zusammen mit den vier mitgelieferten
Drahtbrücken an.
u Trennen Sie den PolluWatt Duo III von der Stromversorgung.
u Nehmen Sie die vordere Abdeckung
u Schließen Sie den Temperatursensor an:
•
Klemmen T
1/2
heiß
•
Klemmen T
3/4
kalt
u Schließen Sie die vier Drahtbrücken an:
•
Zwischen den Klemmen 5/1
•
Zwischen den Klemmen 2/6
•
Zwischen den Klemmen 7/3
•
Zwischen den Klemmen 4/8
u Schließen Sie die vordere Abdeckung
5.3.4
4-Leiter-Temperatursensoren anschließen
u Trennen Sie den PolluWatt Duo III von der Stromversorgung.
u Nehmen Sie die vordere Abdeckung
u Schließen Sie den Temperatursensor an:
•
Klemmen T
1/5 und 2/6
heiß
•
Klemmen T
3/7 und 4/8
kalt
u Schließen Sie die vordere Abdeckung
[S. 16]
ab.
[S.
17].
[S. 16]
ab.
[S.
17].
21
