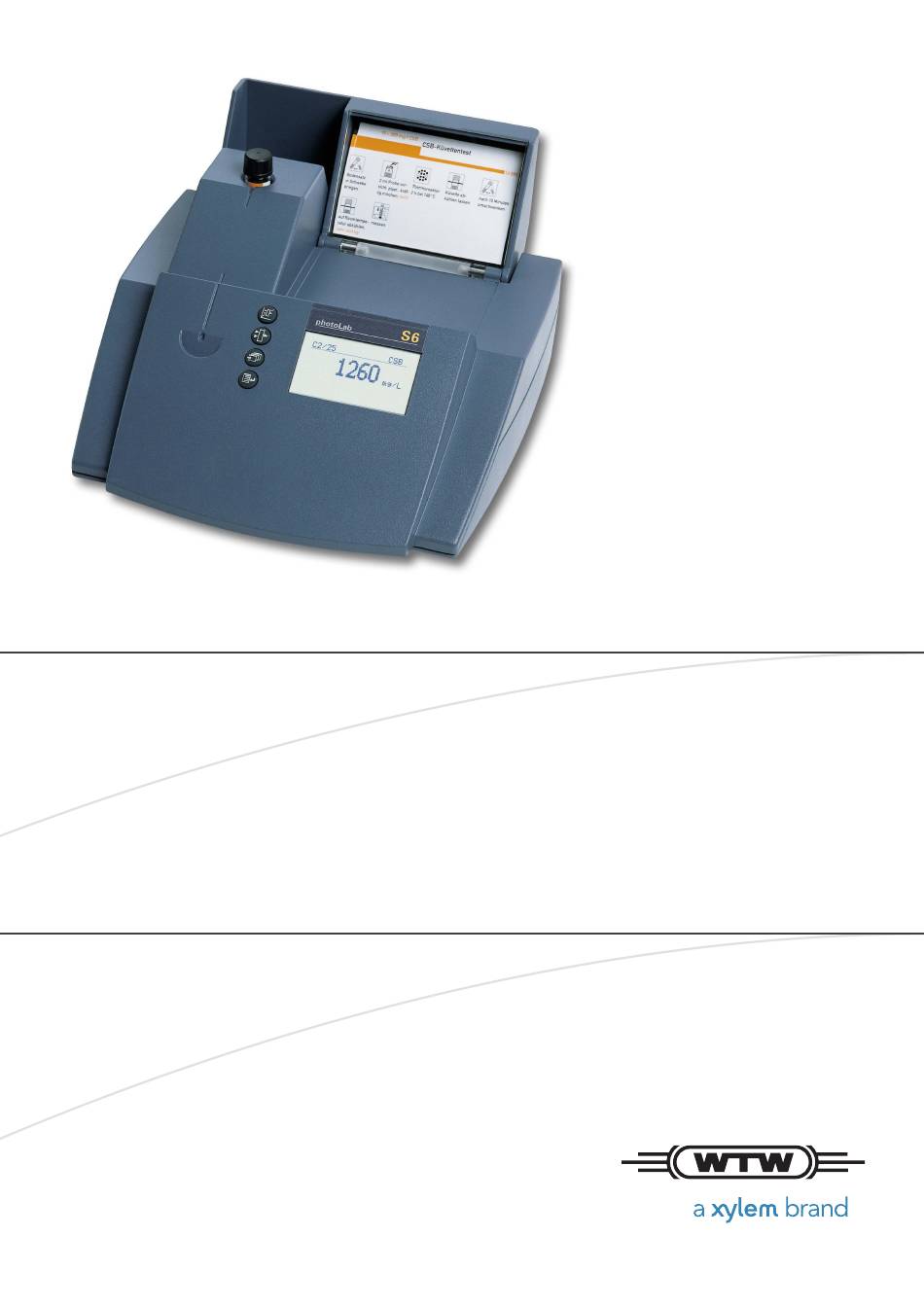

- Seite 1 BEDIENUNGSANLEITUNG ba77047d01 02/2014 ® photoLab PHOTOMETER...
- Seite 2 ® photoLab • Photometer Lieferumfang • Steckernetzgerät • Produktdokumentation Copyright © 2016 Xylem Analytics Germany GmbH Printed in Germany. ba77047d01 02/2014...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ....... . 4 Beschreibung der Bedienelemente ....4 Anschlussmöglichkeiten . -
Seite 4: Übersicht

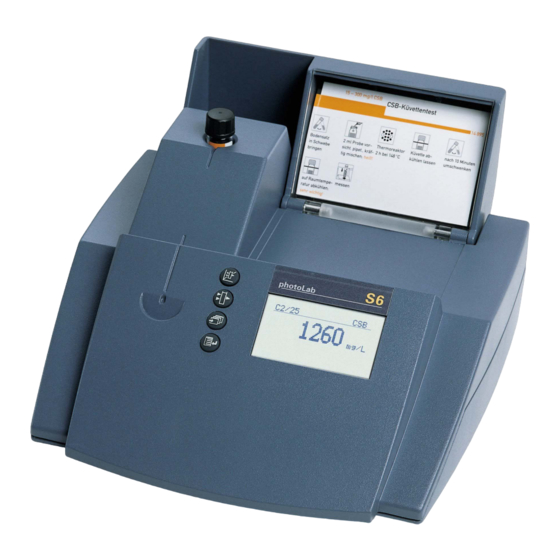

Übersicht Beschreibung der Bedienelemente a Display b Taste Menüaufruf/Enter c Taste Blättern d Taste Extinktions- messung e Taste Konzentrations- messung f Kerbe Küvettenausrich- tung g Rund-Küvettenschacht h Fach für Analysenvor- schriften (Kurzform) i Abdeckung mit integrier- tem Ein-/Ausschalter Anschlussmöglichkeiten a Steckernetzgerät b Anschluss für Steckernetzgerät c Schnittstelle RS 232... -
Seite 5: Menüpunkte Anwählen Und Aufrufen
Übersicht Menüpunkte anwählen und aufrufen – Abdeckung öffnen, um das Gerät einzuschalten – drücken. Am Display erscheint folgende Anzeige: Beispiel: Im Menü Konfiguration ist der Menüpunkt Dokumenta- tion vorgewählt (z). Einen Menüpunkt anwählen, z. B. Geräte-Setup: – drücken. Es erscheint folgende Anzeige: Der Menüpunkt Geräte-Setup ist vorgewählt (z). -
Seite 6: Sicherheit
Sicherheit Diese Bedienungsanleitung enthält grundlegende vom zuständigen Fachpersonal zu lesen. Hinweise, die bei Inbetriebnahme, Bedienung und Die Bedienungsanleitung ständig am Einsatzort des Wartung des Gerätes zu beachten sind. Daher ist die- Gerätes verfügbar halten. se Bedienungsanleitung unbedingt vor dem Arbeiten Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch des Photome- Technische Spezifikationen der Küvetten gemäß... -
Seite 7: Technischer Zustand Des Gerätes
Sicherheit Technischer Zustand des Gerätes Dem Bediener obliegt eine ständige Beobachtungs- Ein gefahrloser Betrieb ist nicht möglich, wenn pflicht über den technischen Gesamtzustand (äußer- eine Transportbeschädigung vorliegt lich erkennbare Mängel und Schäden sowie Änderung das Gerät längere Zeit unter ungeeigneten Bedin- des Betriebsverhaltens) des Gerätes. -
Seite 8: Inbetriebnahme
Inbetriebnahme Das Photometer arbeitet bei einer Umgebungstempe- Vor der Inbetriebnahme warten, bis sich das Photo- ratur von +5 °C bis +40 °C. Beim Transport von einer meter den geänderten Umgebungsbedingungen kalten in eine warme Umgebung kann durch Konden- angepasst hat (siehe auch Kapitel T ECHNISCHE satbildung eine Gerätestörung auftreten. -
Seite 9: Konzentration Messen
Konzentration messen – Messmodus Konzentration durch Betätigen von aufrufen. Messmodus Konzentration Messen von Küvettentests – Rund-Küvette mit Barcode in den Rund-Küvetten- schacht stecken bis diese einrastet. Strich-Markierung zur Kerbe des Photometers ausrichten. Das Photometer liest den Barcode der Rund-Küvette und wählt selbsttätig die entsprechende Methode aus. Anzeige des Messwertes im Display. -
Seite 10: Nullabgleich
Nullabgleich Der Nullabgleich wird notwendig Nach einem Lampenwechsel Nach Auftreten der Fehlermeldung PhotoCheck (AQS1) Bei Erstinbetriebnahme Wenn das Gerät mechanisch beansprucht wurde, z. B. Erschütterung, Transport Wenn sich die Umgebungstemperatur gegenüber dem letzten Nullabgleich um mehr als 5 °C geän- dert hat ... - Seite 11 Nullabgleich Den Nullabgleich nur gegen destilliertes Wasser in einer optisch einwandfreien Küvette durchfüh- ren. – drücken – Im Menü Konfiguration das Untermenü Geräte- Setup aufrufen. Am Display erscheint folgende Anzeige: – Untermenü Nullabgleich aufrufen mit – Küvette mit destilliertem Wasser stecken. Am Display erscheint die Meldung Messung läuft...
-
Seite 12: Geräte-Setup
Geräte-Setup – Abdeckung öffnen, um das Gerät einzuschalten – drücken – Im Menü Konfiguration das Untermenü Geräte- Setup aufrufen. Am Display erscheint folgende Anzeige: In diesem Kapitel werden folgende Funktionen des Menüs Geräte-Setup beschrieben: Sprache wählen Datum/Zeit einstellen Sprache wählen Folgende Sprachen sind im Photometer gespeichert: ... -
Seite 13: Datum/Zeit Einstellen
Geräte-Setup Datum/Zeit einstellen – Menüpunkt Datum/Zeit einstellen aufrufen. – Datum mit eingeben – Bestätigen mit – Uhrzeit mit eingeben – Bestätigen mit ba77047d01 02/2014... -
Seite 14: Wartung, Reinigung, Entsorgung
Wartung, Reinigung, Entsorgung Wartung - Lampe wechseln – Photometer ausschalten und vom Netz trennen – Photometer wieder aufstellen und an das Netz anschließen – Photometer vorsichtig umdrehen und sicher abstellen – drücken und gedrückt halten – Lampendeckel an der Unterseite des Photometers –... -
Seite 15: Entsorgung
Wartung, Reinigung, Entsorgung Entsorgung Verpackung Das Messgerät wird in einer schützenden Transportver- pakkung verschickt. Wir empfehlen: Bewahren Sie das Verpackungsmateri- al auf, falls das Messgerät für Servicezwecke zurückge- schickt werden muss. Die Originalverpackung verhindert, dass das Messgerät beim Versand beschädigt wird. Messgerät Zur endgültigen Entsorgung bringen Sie das Messgerät als Elektonikschrott zu einer dafür zuständigen Sam-... -
Seite 16: Was Tun, Wenn
Was tun, wenn… Display beim Einschalten Photometer über Steckernetzgerät mit Stromversorgung verbinden. leer bleibt Bei Batteriebetrieb: Akku leer; Aufladen erforderlich (ca. 5h); Netzbetrieb ist während Aufladezeit uneingeschränkt möglich. erscheint Akku nahezu leer. Aufladen erforderlich (siehe Kapitel I NBETRIEBNAHME Datum/Uhrzeit beim Aus- Die Stützbatterie der Echtzeituhr ist leer und muss ersetzt werden. - Seite 18 Betrieben zu nutzen. In mehr als 150 Ländern verfügen wir über feste, langjährige Beziehungen zu Kunden, bei denen wir für unsere leistungsstarke Mischung aus führenden Produktmarken und Anwendungskompetenz, unterstützt durch eine Tradition der Innovation, bekannt sind. Weitere Informationen darüber, wie Xylem Ihnen helfen kann, finden Sie auf xyleminc.com ® Serviceadresse: Xylem Analytics Germany Sales GmbH &...
