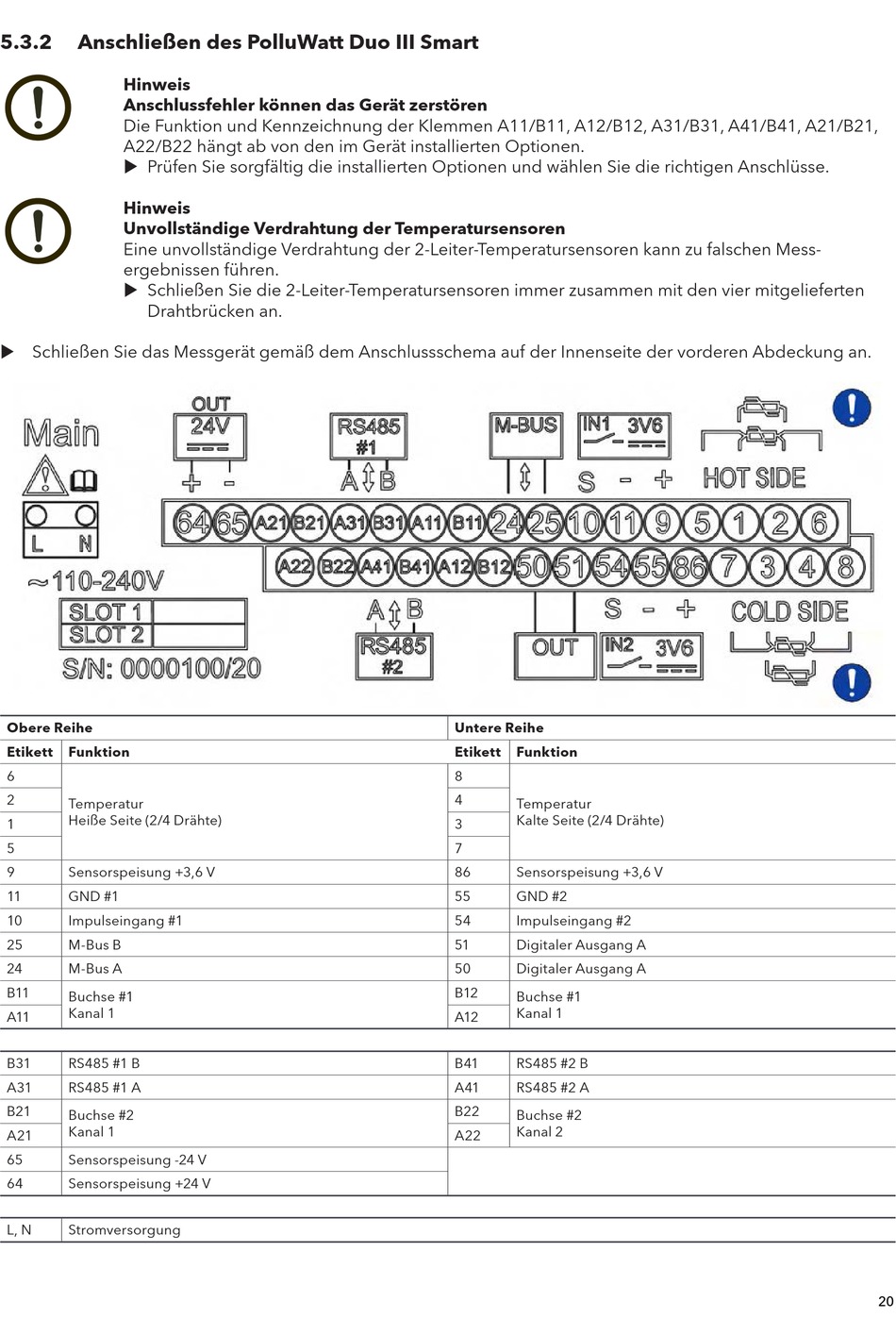

5.3.2
Anschließen des PolluWatt Duo III Smart
Hinweis
Anschlussfehler können das Gerät zerstören
Die Funktion und Kennzeichnung der Klemmen A11/B11, A12/B12, A31/B31, A41/B41, A21/B21,
A22/B22 hängt ab von den im Gerät installierten Optionen.
u Prüfen Sie sorgfältig die installierten Optionen und wählen Sie die richtigen Anschlüsse.
Hinweis
Unvollständige Verdrahtung der Temperatursensoren
Eine unvollständige Verdrahtung der 2-Leiter-Temperatursensoren kann zu falschen Mess-
ergebnissen führen.
u Schließen Sie die 2-Leiter-Temperatursensoren immer zusammen mit den vier mitgelieferten
Drahtbrücken an.
u Schließen Sie das Messgerät gemäß dem Anschlussschema auf der Innenseite der vorderen Abdeckung an.
Obere Reihe
Etikett
Funktion
6
2
Temperatur
Heiße Seite (2/4 Drähte)
1
5
9
Sensorspeisung +3,6 V
11
GND #1
10
Impulseingang #1
25
M-Bus B
24
M-Bus A
B11
Buchse #1
Kanal 1
A11
B31
RS485 #1 B
A31
RS485 #1 A
B21
Buchse #2
Kanal 1
A21
65
Sensorspeisung -24 V
64
Sensorspeisung +24 V
L, N
Stromversorgung
Untere Reihe
Etikett
Funktion
8
4
Temperatur
Kalte Seite (2/4 Drähte)
3
7
86
Sensorspeisung +3,6 V
55
GND #2
54
Impulseingang #2
51
Digitaler Ausgang A
50
Digitaler Ausgang A
B12
Buchse #1
Kanal 1
A12
B41
RS485 #2 B
A41
RS485 #2 A
B22
Buchse #2
Kanal 2
A22
