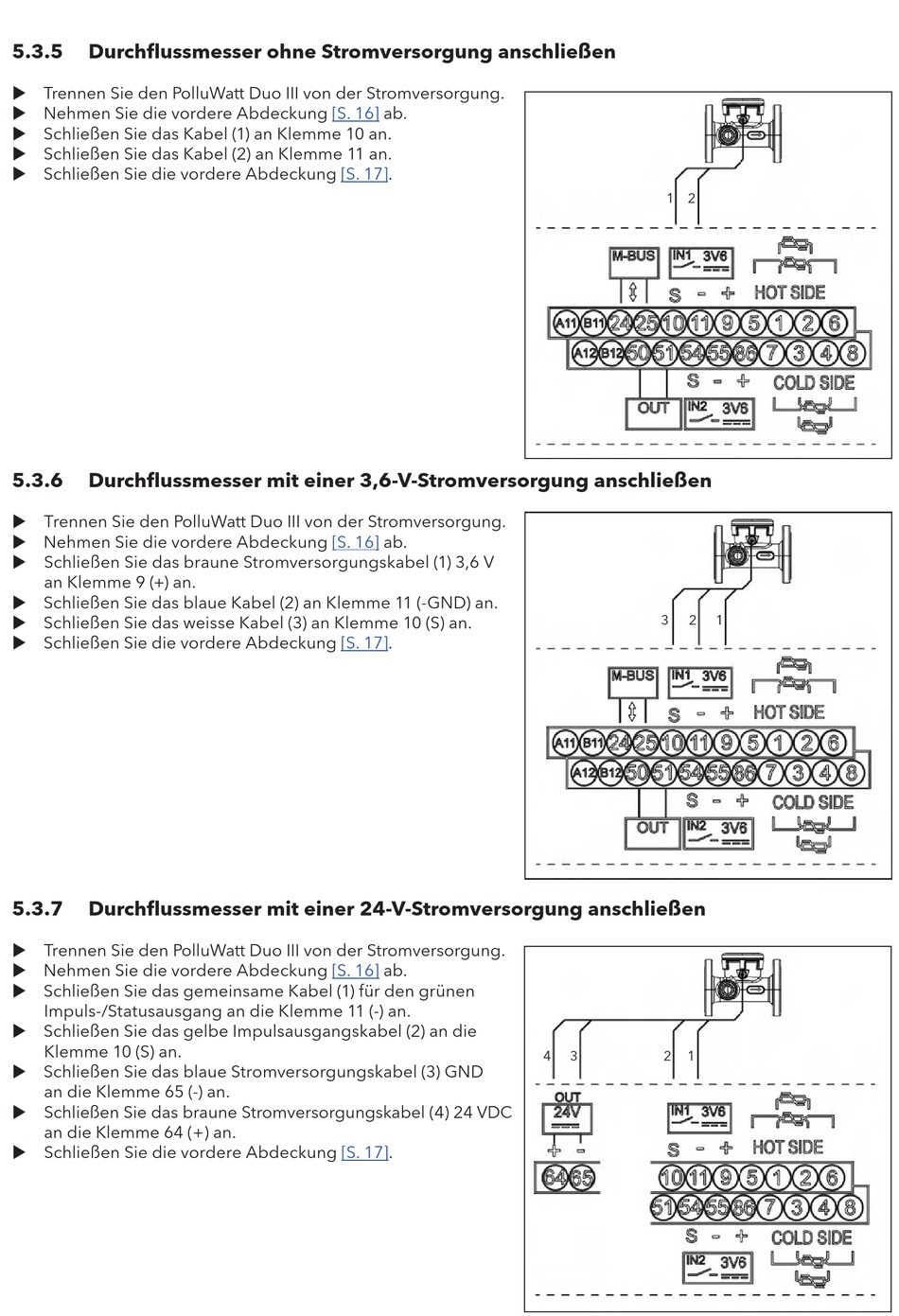

5.3.5
Durchflussmesser ohne Stromversorgung anschließen
u Trennen Sie den PolluWatt Duo III von der Stromversorgung.
u Nehmen Sie die vordere Abdeckung
u Schließen Sie das Kabel (1) an Klemme 10 an.
u Schließen Sie das Kabel (2) an Klemme 11 an.
u Schließen Sie die vordere Abdeckung
5.3.6
Durchflussmesser mit einer 3,6-V-Stromversorgung anschließen
u Trennen Sie den PolluWatt Duo III von der Stromversorgung.
u Nehmen Sie die vordere Abdeckung
u Schließen Sie das braune Stromversorgungskabel (1) 3,6 V
an Klemme 9 (+) an.
u Schließen Sie das blaue Kabel (2) an Klemme 11 (-GND) an.
u Schließen Sie das weisse Kabel (3) an Klemme 10 (S) an.
u Schließen Sie die vordere Abdeckung
5.3.7
Durchflussmesser mit einer 24-V-Stromversorgung anschließen
u Trennen Sie den PolluWatt Duo III von der Stromversorgung.
u Nehmen Sie die vordere Abdeckung
u Schließen Sie das gemeinsame Kabel (1) für den grünen
Impuls-/Statusausgang an die Klemme 11 (-) an.
u Schließen Sie das gelbe Impulsausgangskabel (2) an die
Klemme 10 (S) an.
u Schließen Sie das blaue Stromversorgungskabel (3) GND
an die Klemme 65 (-) an.
u Schließen Sie das braune Stromversorgungskabel (4) 24 VDC
an die Klemme 64 (+) an.
u Schließen Sie die vordere Abdeckung
[S. 16]
ab.
[S.
17].
[S. 16]
ab.
[S.
17].
[S. 16]
ab.
[S.
17].
1 2
3
2
4
3
2
1
1
22
