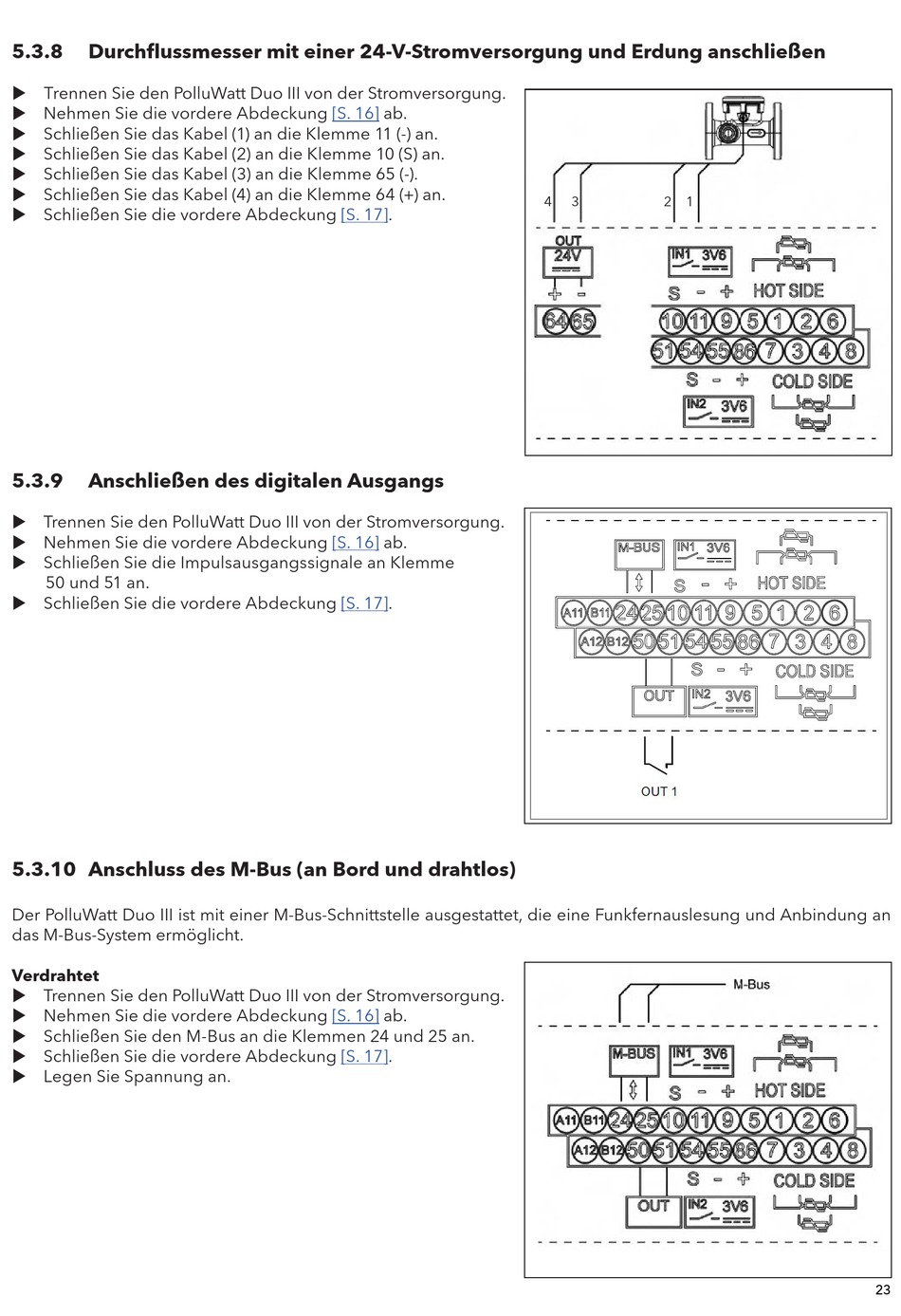

5.3.8
Durchflussmesser mit einer 24-V-Stromversorgung und Erdung anschließen
u Trennen Sie den PolluWatt Duo III von der Stromversorgung.
u Nehmen Sie die vordere Abdeckung
u Schließen Sie das Kabel (1) an die Klemme 11 (-) an.
u Schließen Sie das Kabel (2) an die Klemme 10 (S) an.
u Schließen Sie das Kabel (3) an die Klemme 65 (-).
u Schließen Sie das Kabel (4) an die Klemme 64 (+) an.
u Schließen Sie die vordere Abdeckung
5.3.9
Anschließen des digitalen Ausgangs
u Trennen Sie den PolluWatt Duo III von der Stromversorgung.
u Nehmen Sie die vordere Abdeckung
u Schließen Sie die Impulsausgangssignale an Klemme
50 und 51 an.
u Schließen Sie die vordere Abdeckung
5.3.10 Anschluss des M-Bus (an Bord und drahtlos)
Der PolluWatt Duo III ist mit einer M-Bus-Schnittstelle ausgestattet, die eine Funkfernauslesung und Anbindung an
das M-Bus-System ermöglicht.
Verdrahtet
u Trennen Sie den PolluWatt Duo III von der Stromversorgung.
u Nehmen Sie die vordere Abdeckung
u Schließen Sie den M-Bus an die Klemmen 24 und 25 an.
u Schließen Sie die vordere Abdeckung
u Legen Sie Spannung an.
[S. 16]
ab.
[S.
17].
[S. 16]
ab.
[S.
17].
[S. 16]
ab.
[S.
17].
4
3
2
1
23
