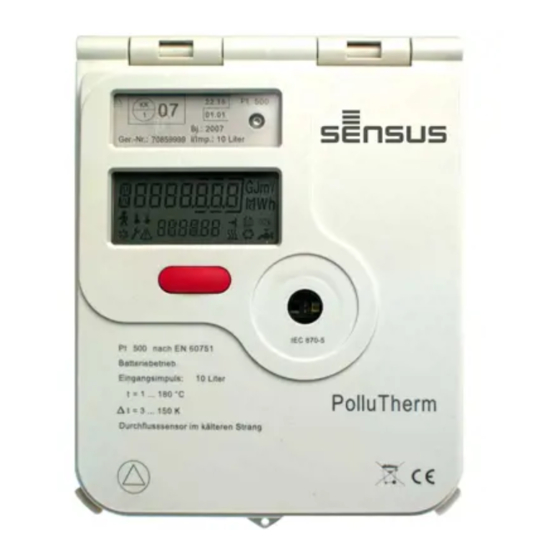

Xylem Sensus PolluTherm Einbau- Und Betriebsanleitung
Wärme- / kältezähler-rechenwerk kombinierbar mit polluflow
Vorschau ausblenden
Andere Handbücher für Sensus PolluTherm:
- Einbau- und betriebsanleitung (24 Seiten) ,
- Einbau- und betriebsanleitung (22 Seiten)
Verwandte Anleitungen für Xylem Sensus PolluTherm
Inhaltszusammenfassung für Xylem Sensus PolluTherm

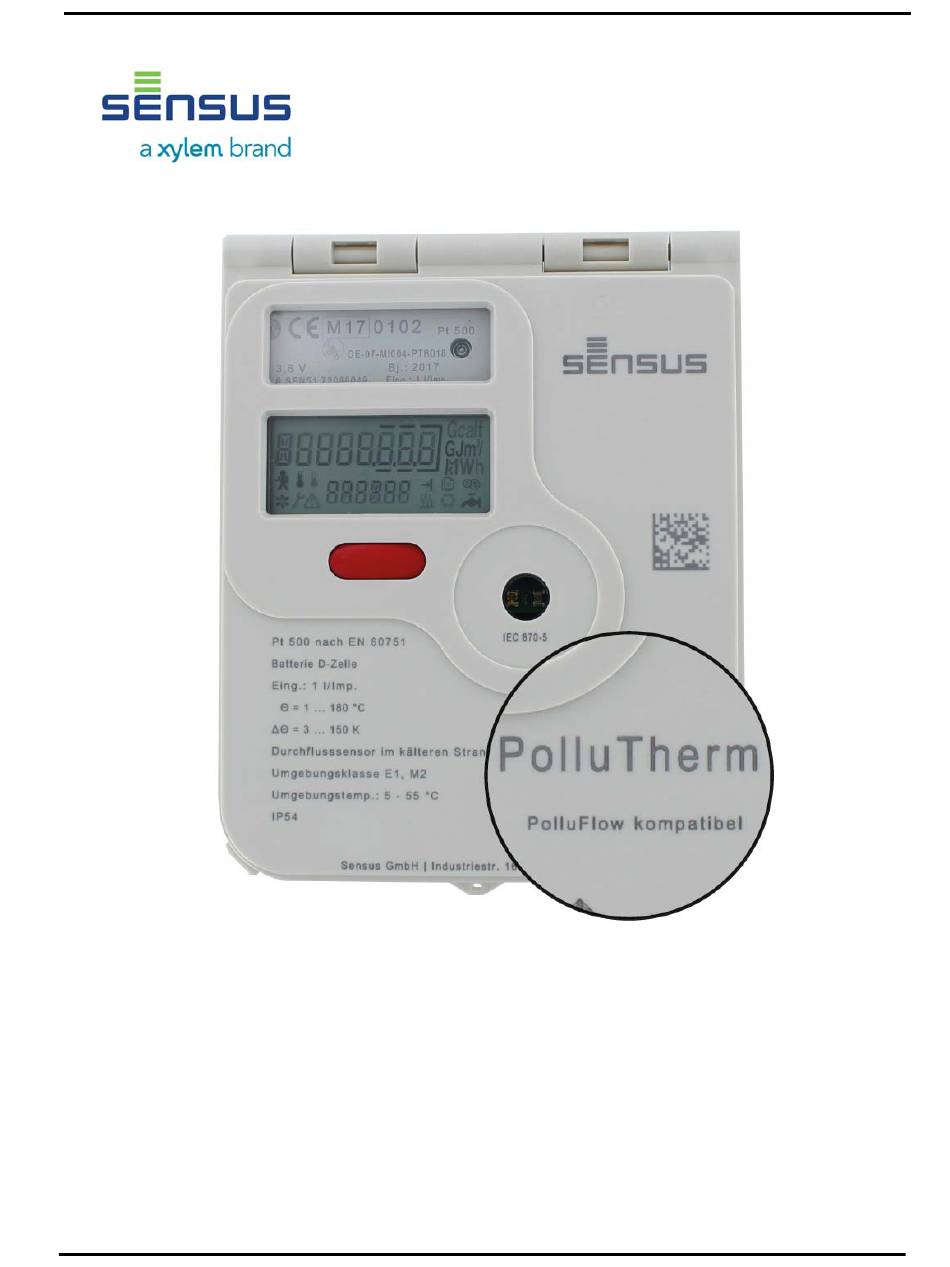

- Seite 1 Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung MH 6114 DE PolluTherm, Seite 1...
-
Seite 2: Inhaltsverzeichnis
Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung Das Rechenwerk PolluTherm dient zur Energie- Verbrauchsmessung in Heizungs- oder Kälteanla- Rechenwerk PolluTherm (ggf. mit gen mit dem Energieträgermedium Wasser. Die Temperaturfühlern und Tauchhülsen oder Verwendung von Wasser mit Frostschutzzusatz Kugelhahn) ist mit PolluTherm in ungeeichter Ausführung und programmiertem Korrekturfaktor möglich. -
Seite 3: Benötigtes Werkzeug
Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung Bei Geräten mit Netzbetrieb: Einbau PolluTherm erfordert Die Netzteile (230 V AC bzw. 24 V AC) sind mit entsprechende Fachkenntnisse und sollte nur einer 6 A-Sicherung installationsseitig abzu- sichern. Der Anschluss darf nur von einer von einer hierfür ausgebildeten Person hierfür ausgebildeten und befugten Person vorgenommen werden. -
Seite 4: Einbau Der Teilgeräte
Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung 5. Einbau der Teilgeräte Neben der Verwendung als Wärmezähler können PolluTherm auch Kältezähler oder kombinierter Wärme- / Kältezähler (s. a. Kap. 10.10) eingesetzt werden. Deshalb finden sich im nachfolgenden Text folgende Begriffe: Rücklauf bei Heizungsanlagen: Kälterer Strang Vorlauf bei Heizungsanlagen: Wärmerer Strang... -
Seite 5: Einbau Der Temperaturfühler
Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung Anschließend Absperrarmaturen schließen, Bei größeren Nennweiten (ab ca. DN 150) muss Passstück ausbauen, Dichtflächen reinigen und die Tauchhülse mindestens 50 mm tief in die Durchflusssensor neuen Dichtungen Rohrleitung eintauchen. einbauen. Speziell Flanschausführungen darauf... -
Seite 6: Anschluss Der Teilgeräte
Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung Zur Demontage den roten Schnapphaken mit einem Flachschlitzschraubendreher anheben und das Gehäuse abnehmen. Bild 7: Gehäuserückseite mit montierter Bild 9: Zugentlastung mit Kabelbinder C-Schiene 6. Anschluss der Teilgeräte Zum Öffnen des Gehäuses auf die beiden Verschlusslaschen an den beiden unteren Ecken des Gehäusedeckels drücken und den Deckel nach oben aufklappen. -
Seite 7: Anschluss Der Temperaturfühler
Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung 6.2 Anschluss der Temperaturfühler PolluTherm kann mit Temperaturfühlern Typ Pt 500 betrieben werden. Der zu verwendende Typ ist auf der Frontseite des Rechenwerks- gehäuses vermerkt. elektromagnetischen Störquellen (Generatoren, Frequenzumformern, Kabelbinder für usw.) sowie zu Kabeln, die ≥... -
Seite 8: Anzeigemöglichkeiten
Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung 7. Anzeigemöglichkeiten 7.1 Benutzerebene (Beispiel) Die verschiedenen Anzeigemöglichkeiten von Fehlermeldung PolluTherm sind in sechs Ebenen unterteilt. Die (nur wenn Fehler vorliegt) mit (*) gekennzeichneten Anzeigen sind in der Standardausführung ausgeblendet und können je nach Ausführung des Zählers angezeigt werden. -
Seite 9: Stichtagsebene (Beispiel)
Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung 7.3 Archivebene (Beispiel) Temperaturdifferenz Alle Anzeigenpositionen sind einem Kalenderblattsymbol gekennzeichnet. Ausgehend vom aktuellen Datum werden die Werte zum Kundenspezifische Wechsel der vergangenen 16 Monate angezeigt Nummer (Datum sechsstellig in der Form dd.mm.yy unterhalb der Hauptanzeige). -
Seite 10: Serviceebene (Beispiel)
Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung Fehlerstunden Betriebstage Stunden mit Netzausfall Batteriespannung (nur relevant für (errechnet) * Netzgeräte) * Rückkehr in Monatsauswahl Kumulierte Fehlstunden (2 Sekunden drücken) Zum Verlassen der Archivebene Taste bei An- Stunden mit Netzausfall zeige eines Monatswechsels doppelklicken oder 5 (nur relevant für Minuten warten. -
Seite 11: Kontrollebene Für Tarifzwecke (Beispiel)
Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung 7.5 Kontrollebene für Tarifzwecke (Beispiel) Einstellen Werte erfolgt analog Passworteingabe. Jede Anzeigeposition ist mit dem Wort „CTRL“ Mit der Einstellung "OnE COMPA" werden die gekennzeichnet. Einstellungen für Standardwerte ausgelesen. Die Einstellung "OnE, Tariffunktionen können hier kontrolliert werden. -
Seite 12: Funktionskontrolle, Plombierung
Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung Bei allen anderen Fehlercodierungen benach- Rückkehr in richtigen Sie bitte unser Technisches Service Auswahlmenü Center. (2 Sekunden drücken) PolluTherm mit Netzbetrieb kann wegen der 8. Funktionskontrolle, Plombierung eingebauten Pufferbatterie einer Unter- brechung der Spannungsversorgung (Netzausfall) den Mess- und Zählbetrieb über folgenden Zeit-... -
Seite 13: Fernzähl-Steckeinheit
Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung Kundennummer entspricht der am Zählergehäuse Haken bei „Zähler 1 (2) auf M-Bus sichtbar“ vermerkten Gerätenummer). Die Primäradresse gesetzt werden. Anfangszählerstand kann zwischen 0 und 250 eingestellt werden und Impulswertigkeit können ebenfalls angepasst steht bei werksseitiger Auslieferung auf 0. -
Seite 14: Kombinierter Wärme- / Kältezähler (Bestelloption)
Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung Klemmen anschließen und das Gummiformteil binder ziehen. Die linke und die mittlere wieder einsetzen. Plombe darf nicht entfernt werden (Verlust der Eichung)! 10.8 Kombinierter Wärme- / Kältezähler Die Stützbatterie AA 3,6V (68504998) auf der (Bestelloption) Rückseite Rechenwerkmoduls... - Seite 15 Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung (z.B. I-Y(St)Y 2x2x0,8, Mindestkabelquer- schnitt: 0,5 mm²) verwendet. Möglich ist: Verlängerung von nur einem Kabel Verlängerung von beiden Kabel, wobei die beiden Verlängerungen nicht gleich lang sein müssen Die Verlängerung der Temperaturfühler muss mit der von uns angebotenen Verteilerdose erfolgen.
- Seite 16 Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung MH 6114 DE PolluTherm, Seite 16...
- Seite 17 Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung MH 6114 DE PolluTherm, Seite 17...
- Seite 18 Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung MH 6114 DE PolluTherm, Seite 18...
- Seite 19 Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung MH 6114 DE PolluTherm, Seite 19...
- Seite 20 Wärme- / Kältezähler-Rechenwerk PolluTherm kombinierbar mit PolluFlow Einbau- und Betriebsanleitung Materialnummer: 28505194 Stand: 09-2018 • 0006 Änderungen vorbehalten Sensus GmbH Ludwigshafen Industriestraße 16 D-67063 Ludwigshafen Telefon: + 49 (0) 621 6904-1113 Fax: + 49 (0) 621 6904-1409 Qualitätsmanagementsystem Quality Austria-zertifiziert E-Mail: info.de.sensus@xyleminc.com Nach ISO 9001, Reg.-Nr.
