Daten übertragen
Systemvorausset-
zungen des PC
Installation des
USB-Treibers
PC anschließen
Einstellungen für die
Datenübertragung
anpassen
90

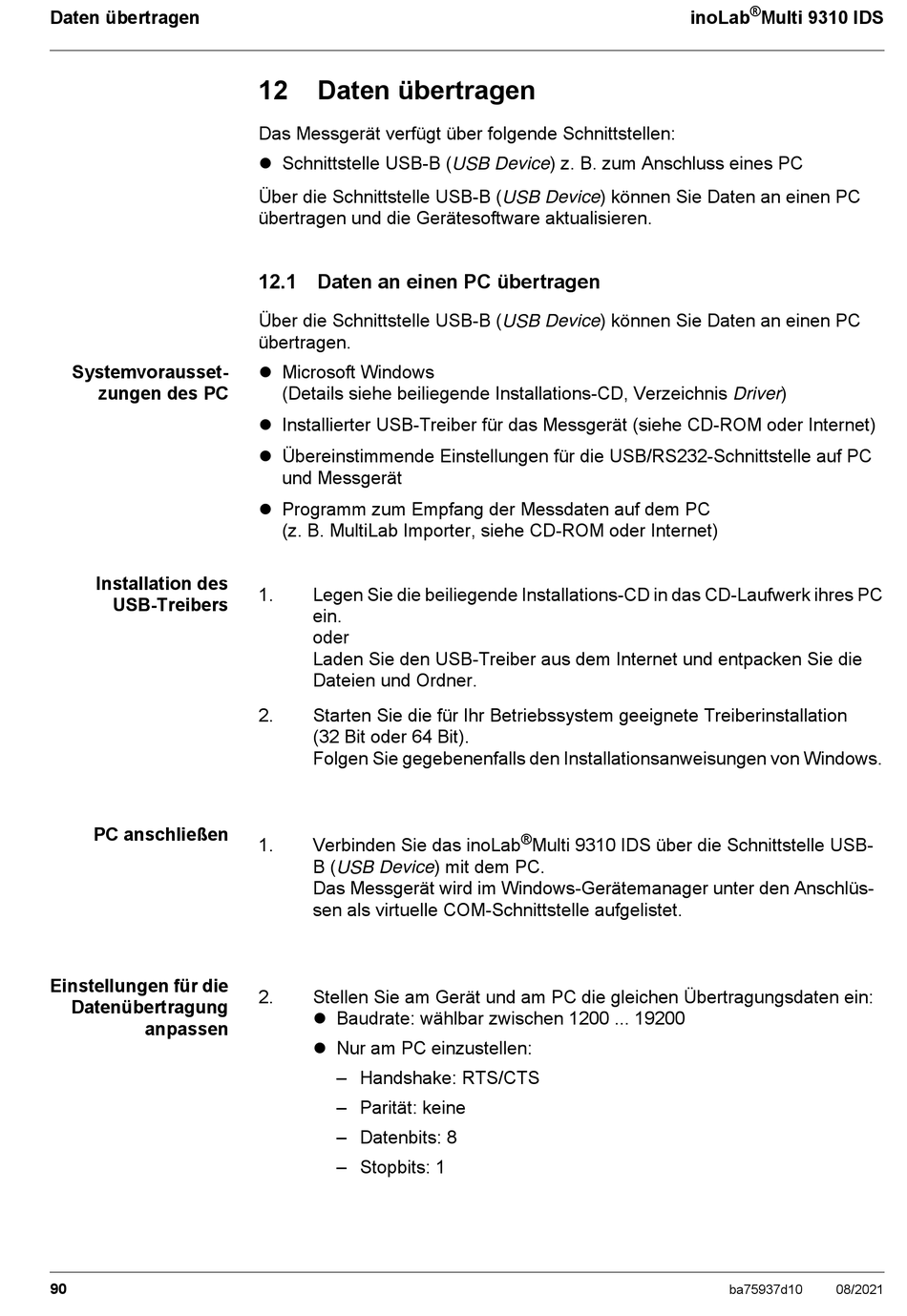

12 Daten übertragen
Das Messgerät verfügt über folgende Schnittstellen:
 Schnittstelle USB-B (USB Device) z. B. zum Anschluss eines PC
Über die Schnittstelle USB-B (USB Device) können Sie Daten an einen PC
übertragen und die Gerätesoftware aktualisieren.
12.1 Daten an einen PC übertragen
Über die Schnittstelle USB-B (USB Device) können Sie Daten an einen PC
übertragen.
 Microsoft Windows
(Details siehe beiliegende Installations-CD, Verzeichnis Driver)
 Installierter USB-Treiber für das Messgerät (siehe CD-ROM oder Internet)
 Übereinstimmende Einstellungen für die USB/RS232-Schnittstelle auf PC
und Messgerät
 Programm zum Empfang der Messdaten auf dem PC
(z. B. MultiLab Importer, siehe CD-ROM oder Internet)
1. Legen Sie die beiliegende Installations-CD in das CD-Laufwerk ihres PC
ein.
oder
Laden Sie den USB-Treiber aus dem Internet und entpacken Sie die
Dateien und Ordner.
2. Starten Sie die für Ihr Betriebssystem geeignete Treiberinstallation
(32 Bit oder 64 Bit).
Folgen Sie gegebenenfalls den Installationsanweisungen von Windows.
1. Verbinden Sie das inoLab
B (USB Device) mit dem PC.
Das Messgerät wird im Windows-Gerätemanager unter den Anschlüs-
sen als virtuelle COM-Schnittstelle aufgelistet.
2. Stellen Sie am Gerät und am PC die gleichen Übertragungsdaten ein:
 Baudrate: wählbar zwischen 1200 ... 19200
 Nur am PC einzustellen:
– Handshake: RTS/CTS
– Parität: keine
– Datenbits: 8
– Stopbits: 1
inoLab
®
Multi 9310 IDS über die Schnittstelle USB-
®
Multi 9310 IDS
ba75937d10 08/2021
