Anleitung Triphonie
Installation

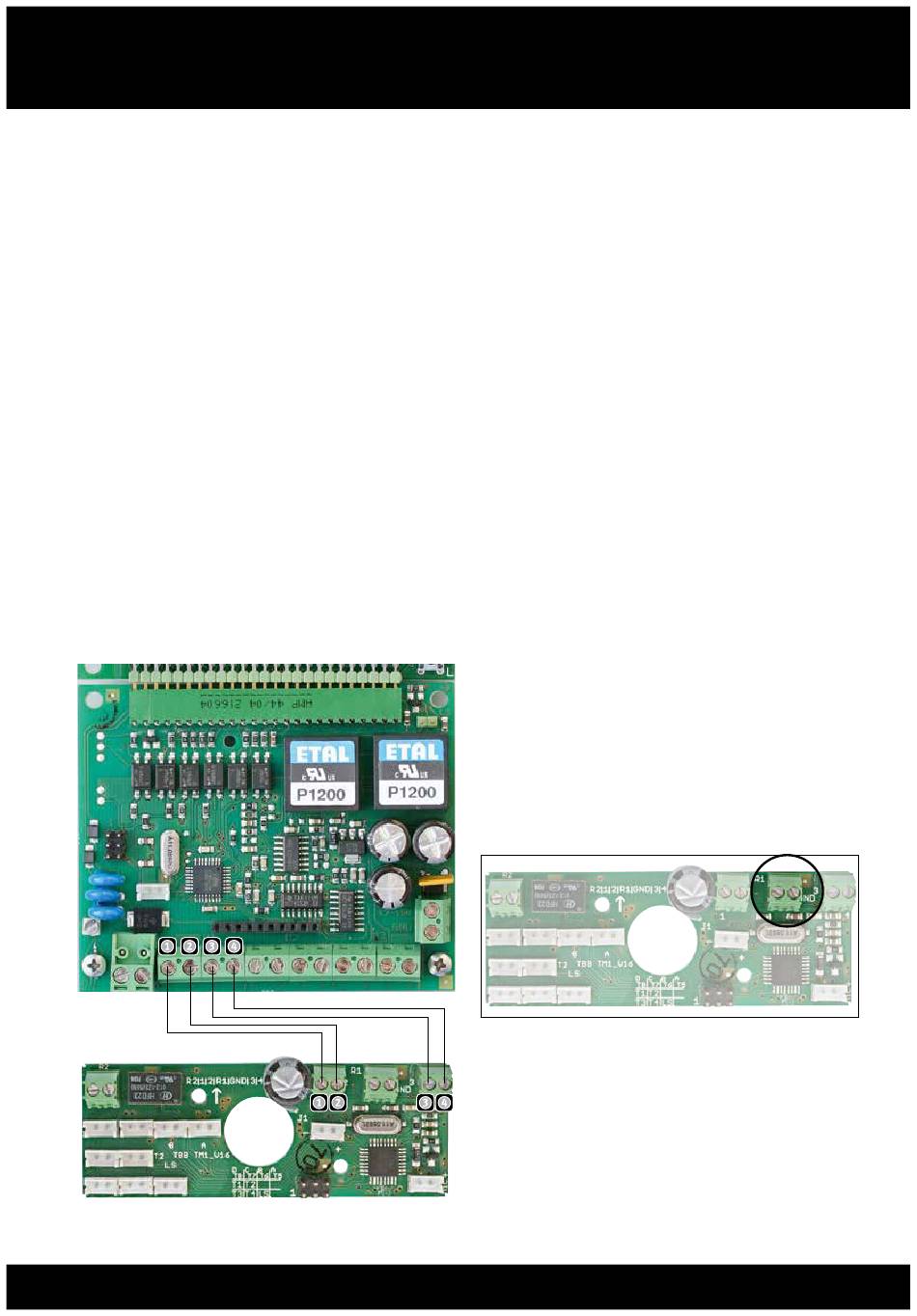

2.3 Anschluss der Türmodule an das AIF
An das AIF können maximal 3 TM angeschlos-
sen werden. Für jedes TM steht ein Anschluss-
block von jeweils 4 Klemmen zur Verfügung.
Die einzelnen Blocks sind mit M1, M2 und M3
für TM1, TM2 und TM3 gekennzeichnet. Die 4
Klemmen eines jeden Blocks sind mit 1,2,3,4
gekennzeichnet. Diese Kennzeichnung findet
sich auch bei den zugehörigen Klemmen der
TM wieder. Hier ist besondere Vorsicht gebo-
ten, da ein Fehler beim Anschließen zu einer
Zerstörung der Module führen kann.
Achtung: Fehlerhaftes Anschließen kann zu
einer Zerstörung führen!
8
2.4 Anschluss eines Türöffners
Es gibt folgende Möglichkeiten mit Hilfe der
Triphonie einen Türöffner anzusteuern:
▸
An dem TM: es wird keine zusätzliche Tür-
öffnerspannung benötigt.
▸
An dem AIF: über die Erweiterungselektro-
nik Multi-Relais. Die Türöffnerspannung ist
bauseits zu stellen.
2.4.1 Anschluss eines Türöffners am TM
Wird ein Türöffner am TM angeschlossen, so
wird die Türöffnerspannung vom TM zur Ver-
fügung gestellt. Dabei gelten folgende Daten
für den Türöffner:
▸
Betriebsspannung: 6-12 V
▸
10 Ohm
Am TM wird der TÖ an die Klemmen mit der
Bezeichnung:
▸
R1
▸
GND
angeschlossen.
Der Aktivierungscode ist in der Grundeinstel-
lung 0. Das heißt um das Relais zu aktivieren,
ist am Tastwahlblock oder in der Verbindung
per DTMF Wahl 0 und # einzugeben.
