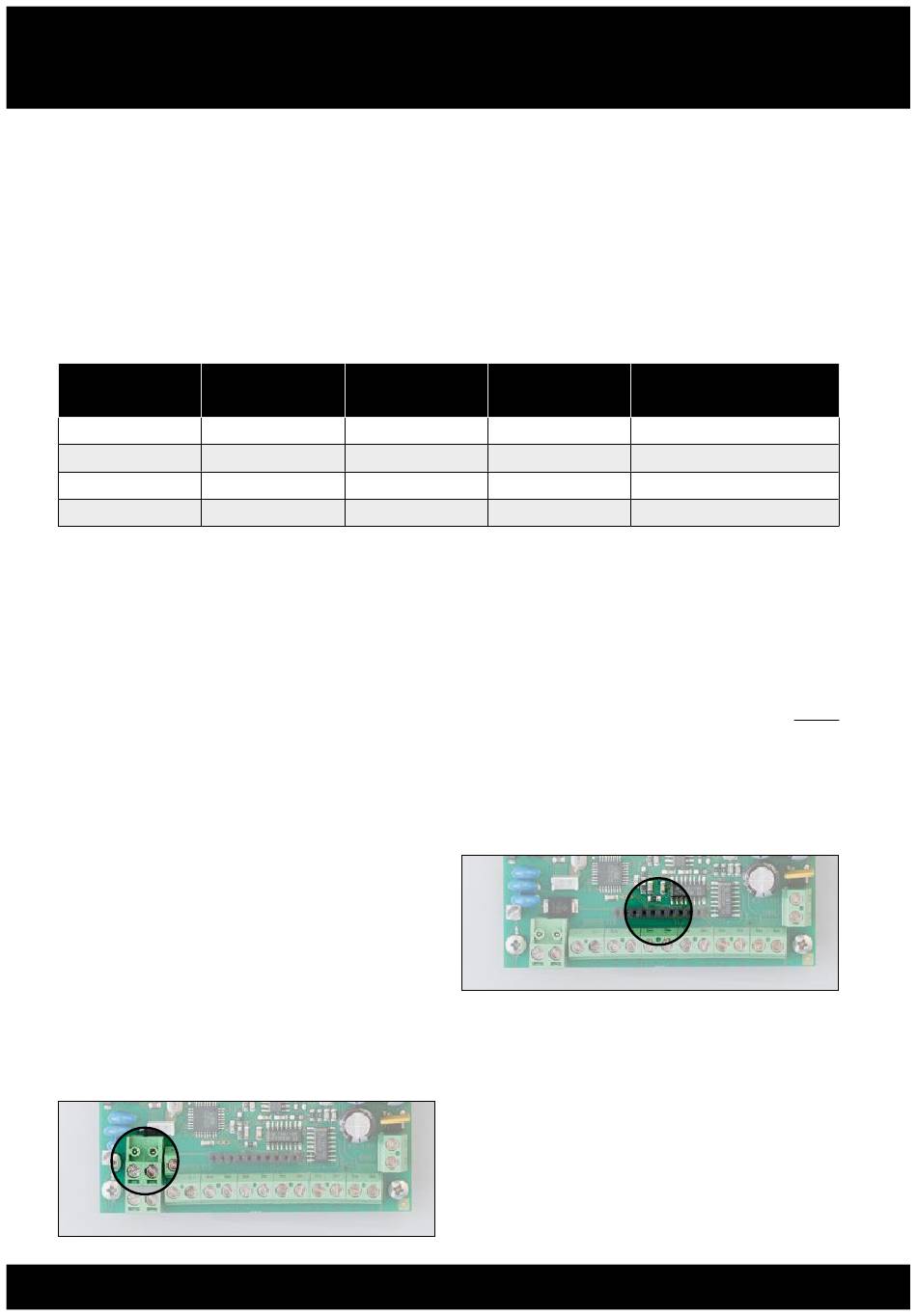

1.4 Maximale Kabellängen
Wie weit das TM vom AIF abgesetzt werden kann, ist von dem zu verwendeten Kabel als auch
von der gewählten Ausstattung der Triphonie abhängig. Aus folgender Tabelle können die max.
Entfernungen entnommen werden. Lokaler Türöffner bedeutet: Türöffner ist an Relais 1 des TM
angeschlossen. Die Türöffnerspannung wird von der Triphonie zur Verfügung gestellt.
Kabelquer-
TM
schnitt:
0.125 mm²
150 m
0.28 mm²
350 m
0.4 mm²
500 m
0.6 mm²
600 m
2. INSTALLATION
Die Installation ist im stromlosen Zustand
auszuführen. Bitte halten Sie sich bei der
Installation an die gezeigten Abbildungen.
Bei fehlerhaftem Anschluss besteht die
Gefahr der Zerstörung.
2.1 Anschluss der Telefonleitung
Die Telefonleitung ist an die Anschluss-
klemme des AIF mit folgender Bezeichnung
anzuschließen: Tel a / b. Diese Klemme
besteht aus zwei Teilen. Ein Teil ist fest mit
der Platine verbunden, ein zweiter Teil kann
für den einfacheren Anschluss abgezogen
werden.
TM+Kamera
TM+lokaler
Türöffner
50 m
25 m
100 m
50 m
100 m
75 m
100 m
100 m
2.2 Anschluss von Erweiterungen
Erweiterungsmodule werden über die zehn-
polige Buchse des AIF aufgenommen. Die
zehnpolige Buchse dient zur Aufnahme eines
von folgenden Erweiterungsmodulen:
▸
Videoswitch
▸
Multi a / b
▸
Multi-Relais
Anleitung Triphonie
Installation
TM+Kamera+lokaler
Türöffner
25 m
50 m
75 m
100 m
