Anleitung SIP-Innensprechstelle
D

Montage

Montage
3.

3.1. Aufputz-Montage

Montieren Sie das Gehäuse (43-5101) mit bei-
liegendem Schraubenbeipack auf die Wand.
Beachten Sie die rückseitige Kabeleinführung.

3.2. Unterputz-Montage

Setzen Sie das Gehäuse (43-5101) in den vor-
bereiteten Hohlraum-Ausschnitt und putzen Sie
es ein. Die genauen Maße dazu entnehmen
Sie bitte dem Kapitel „5. Bemaßung" auf
Seite 9. Beachten Sie die rückseitige Kabel-
einführung.

3.3. Montage der Frontblende

Schrauben Sie die Frontblende der SIP-
Innensprechstelle von der Elektronikplatine
ab, indem Sie das Aluminium-Schild mit den
Symbolen zur Gesprächsannahme und zum
Türöffnen, wie im Bild gezeigt, vorsichtig von
der Frontblende entfernen und die beiden
Schrauben lösen. Legen Sie die Elektronikpla-
tine in das Gehäuse (43-5101) ein, verschrauben
Sie die Elektronik mit den 3 Stehbolzen mittels
Unterlegscheibe und Mutter M3. Schließen Sie
Elektronikplatine an (s. Kapitel „2. Anschlüsse"
auf Seite 5). Setzen Sie danach die Front-
blende wieder auf und verschrauben diese
mittels der vorher gelösten Schrauben wieder
mit der Elektronikplatine. Drücken Sie nun das
Aluminium-Schild ein.
6

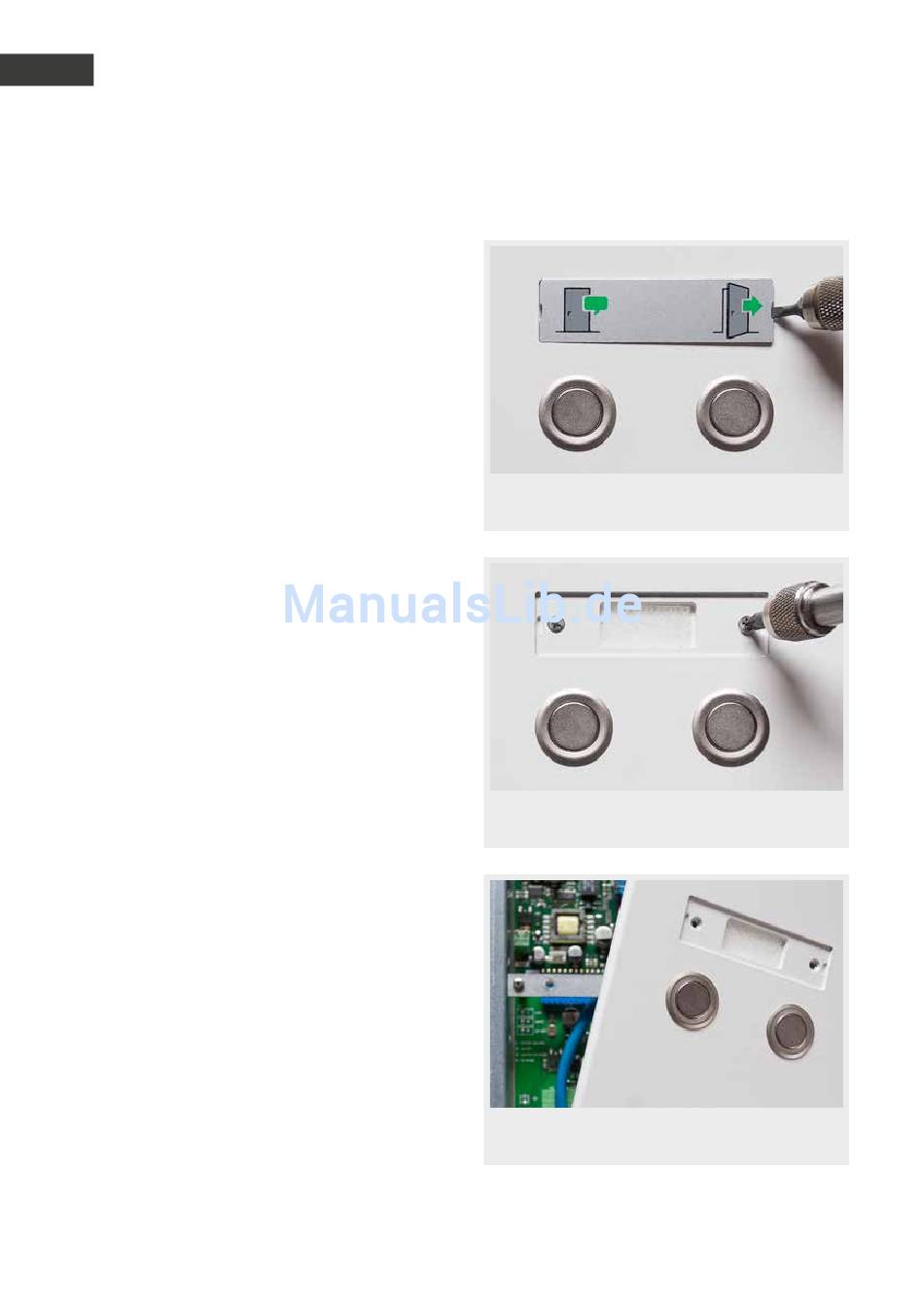

Aluminium-Schild abklipsen
Schrauben lösen
Frontblende abnehmen
www.behnke-online.de
