Anleitung Triphonie
Leistungsmerkmale
1. LEISTUNGSMERKMALE
Die Triphonie besteht aus zwei Einheiten
(lokale Einheit und entfernt abgesetzte
Einheit), welche bis max. 600 m voneinander
entfernt montiert werden können. Die lokale
Einheit und die entfernt abgesetzte Einheit
werden lediglich über vier Adern miteinander
verbunden. Darüber hinaus können bis zu drei
Sprachmodule über einen analogen Port einer
TK-Anlage betrieben werden. Die Triphonie
stellt eine Vielzahl von Anschlussmöglich-
keiten bereit, so dass die meisten Anforde-
rungen bereits in der Standardausführung
erfüllt werden können. Des Weiteren gibt es
die Möglichkeit mit Erweiterungsmodulen den
Funktionsumfang zu erhöhen und individuell
zu gestalten.
Im Folgenden wird die lokale Einheit als
Anschlussinterface (AIF) und die entfernt ab-
gesetzte Einheit als Türmodul (TM) bezeichnet.
4

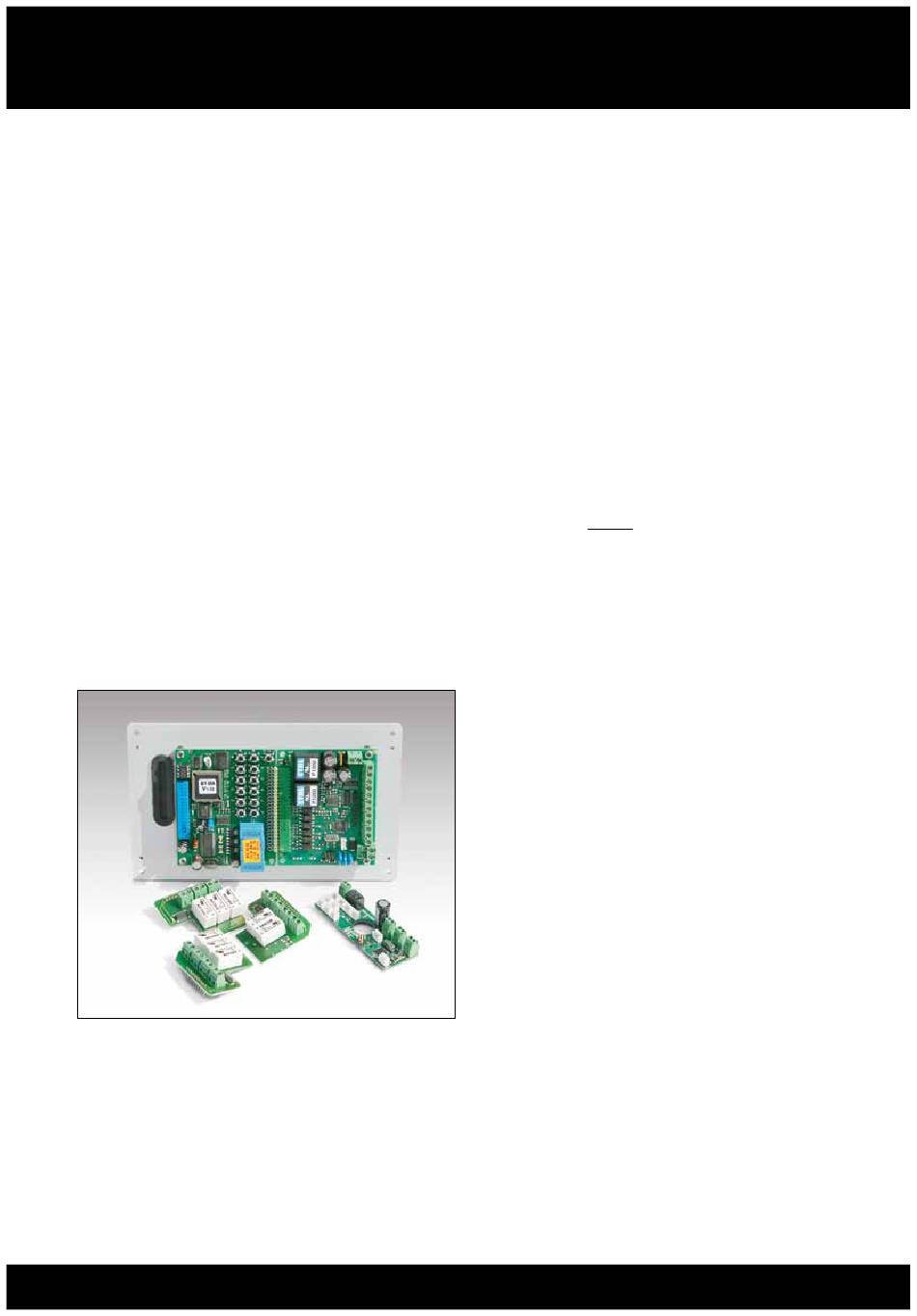

1.1 Anschlussinterace – AIF
Das AIF verfügt über folgende Anschlussmög-
lichkeiten:
▸
Betriebsspannung 12V-15 V / 700mA
Wenn Kamera oder Türöffner angeschlossen
sind, benötigt die Elektronik 15 V.
Behnke Netzteil liefert 15 V
▸
Anschluss von bis zu 3 TM über jeweils
4 Adern
▸
Anschluss eines Monitorlautsprechers zu
Konfigurationszwecken
▸
Anschluss eines Erweiterungsmoduls
Videoswitch,
Multi a / b,
Multi Relais für entfernt abgesetzten Türöffner.
▸
Anschluss eines Behnke Telefon (BT)
