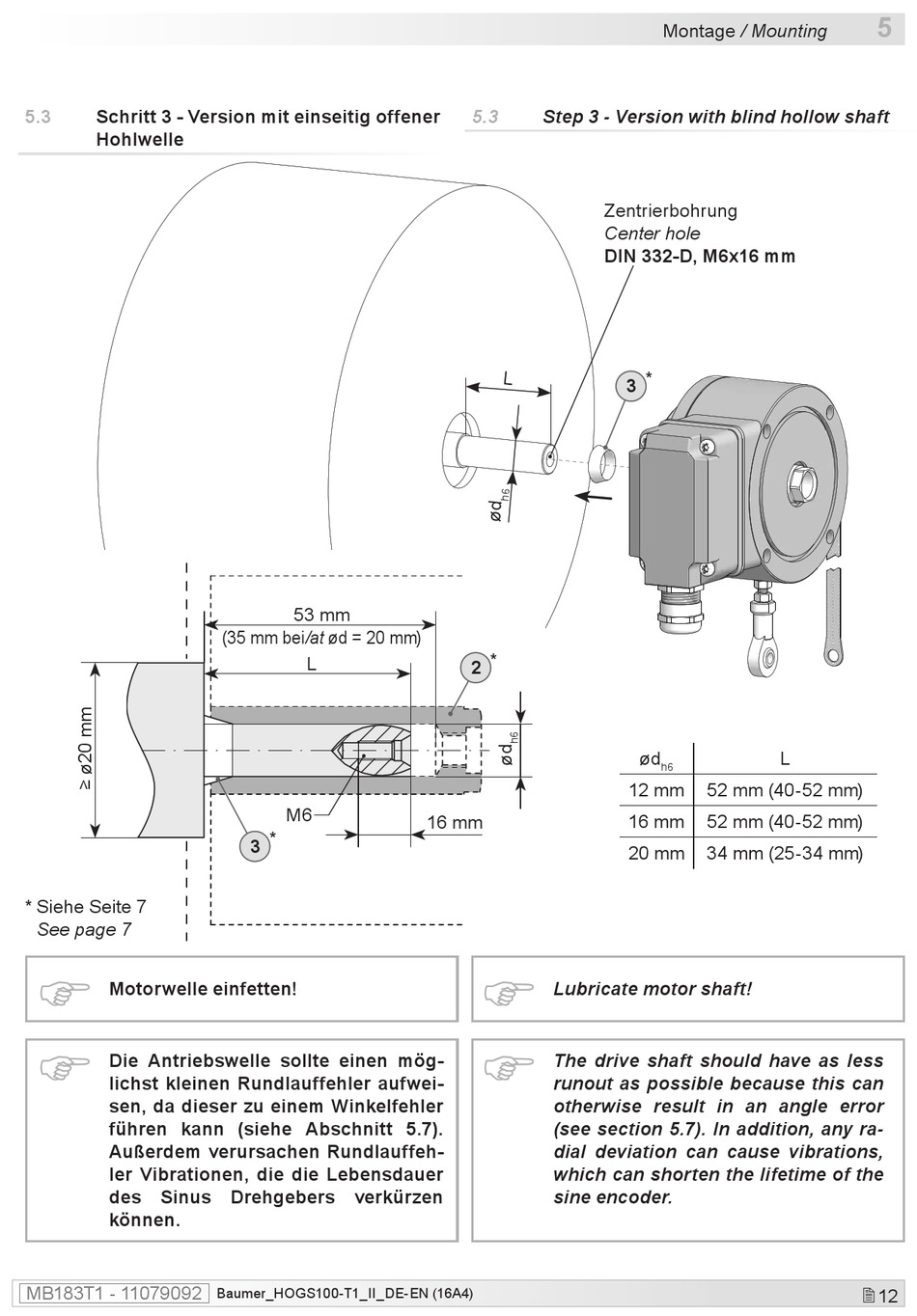

5.3 Schritt 3 - Version mit einseitig offener
Hohlwelle
* Siehe Seite 7
See page 7
Motorwelle einfetten!
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser zu einem Winkelfehler
führen kann (siehe Abschnitt 5.7).
Außerdem verursachen Rundlauffeh-
ler Vibrationen, die die Lebensdauer
des Sinus Drehgebers verkürzen
können.
MB183T1 - 11079092
53 mm
(35 mm bei/at ød = 20 mm)
L
M6
*
3
Baumer_HOGS100-T1_II_DE-EN (16A4)
5.3

Step 3 - Version with blind hollow shaft

*
2
16 mm
Lubricate motor shaft!
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error
(see section 5.7). In addition, any ra-
dial deviation can cause vibrations,
which can shorten the lifetime of the
sine encoder.
Montage / Mounting
Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
3 *
ød
h6
12 mm 52 mm (40-52 mm)
16 mm 52 mm (40-52 mm)
20 mm 34 mm (25-34 mm)
5
L
 12
