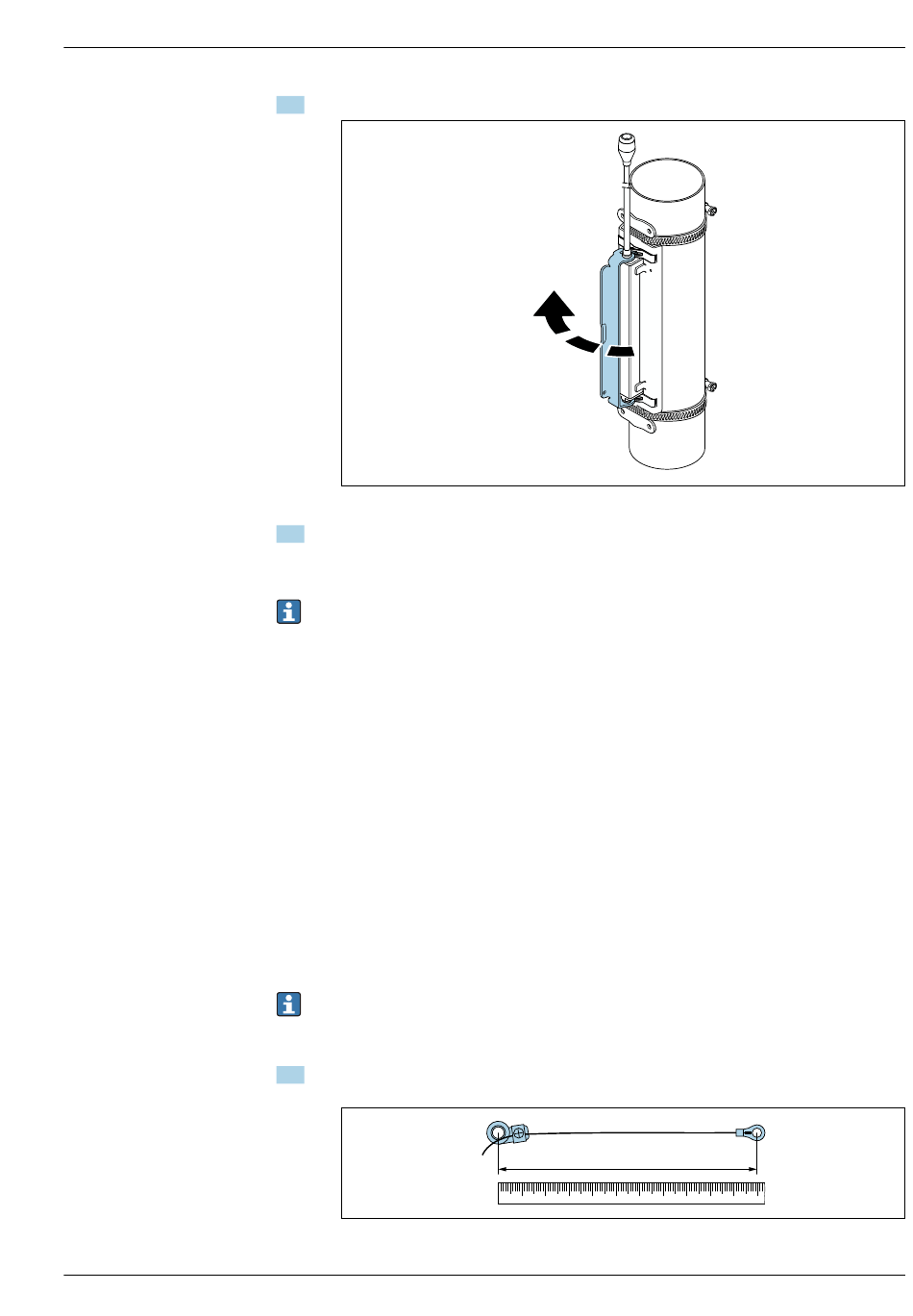

4. Messaufnehmergehäuse durch Einrasten des Bügels auf der Sensorhalterung befestigen.

 44 Messaufnehmergehäuse befestigen.
5. Sensorkabel mit Adapterkabel verbinden.
 Die Montage ist damit abgeschlossen. Die Messaufnehmer können über die Verbindungs-
kabel mit dem Messumformer verbunden werden.
• Um einen guten akustischen Kontakt zu gewährleisten, muss die sichtbare Messrohroberflä-
che sauber und frei von losem Lack und Rost sein.
• Halterung und Messaufnehmergehäuse können bei Bedarf mit einer Schraube/Mutter oder
einer Plombe (nicht im Lieferumfang enthalten) gesichert werden.
• Der Bügel kann nur durch mit einem Hilfswerkzeug (z. B. Schraubendreher) gelöst werden.
Einbau Messaufnehmer – mittlere/große Nennweiten DN 50...4000 (2...160")
Einbau für eine Messung über 1 Traverse
Voraussetzungen
• Einbauabstand und Schnurlänge sind bekannt →  44
• Spannbänder sind vormontiert
Material
Für den Einbau wird folgendes Material benötigt:
• Zwei Spannbänder inkl. Gewindebolzen und gegebenenfalls Zentrierplatten (bereits vormontiert
→  46, →  47)
• Zwei Messschnüre mit je einem Kabelschuh und Fixierteil zur Positionierung der Spannbänder
• Zwei Sensorhalterungen
• Koppelmedium (Koppelpad oder Koppelgel) für die akustische Verbindung zwischen Messaufneh-
mer und Messrohr
• Zwei Messaufnehmer inkl. Sensorkabel
Einbau bis DN 400 (16") problemlos, ab DN 400 (16") den Abstand und den Winkel (180°, ±5°)
diagonal mit Schnurlänge prüfen.
Vorgehensweise bei Verwendung von Messschnüren:
1. Beide Messschnüre vorbereiten: Kabelschuhe und Fixierteil auf den Abstand der Schnurlänge
(SL) ausrichten. Fixierteil auf die Messschnur schrauben.

 45 Fixierteil und Kabelschuhe mit einem Abstand entsprechend der Schnurlänge (SL)
SL
1 2 3 4 5 6 7 8
A0043378
9 10 11
A0043379
