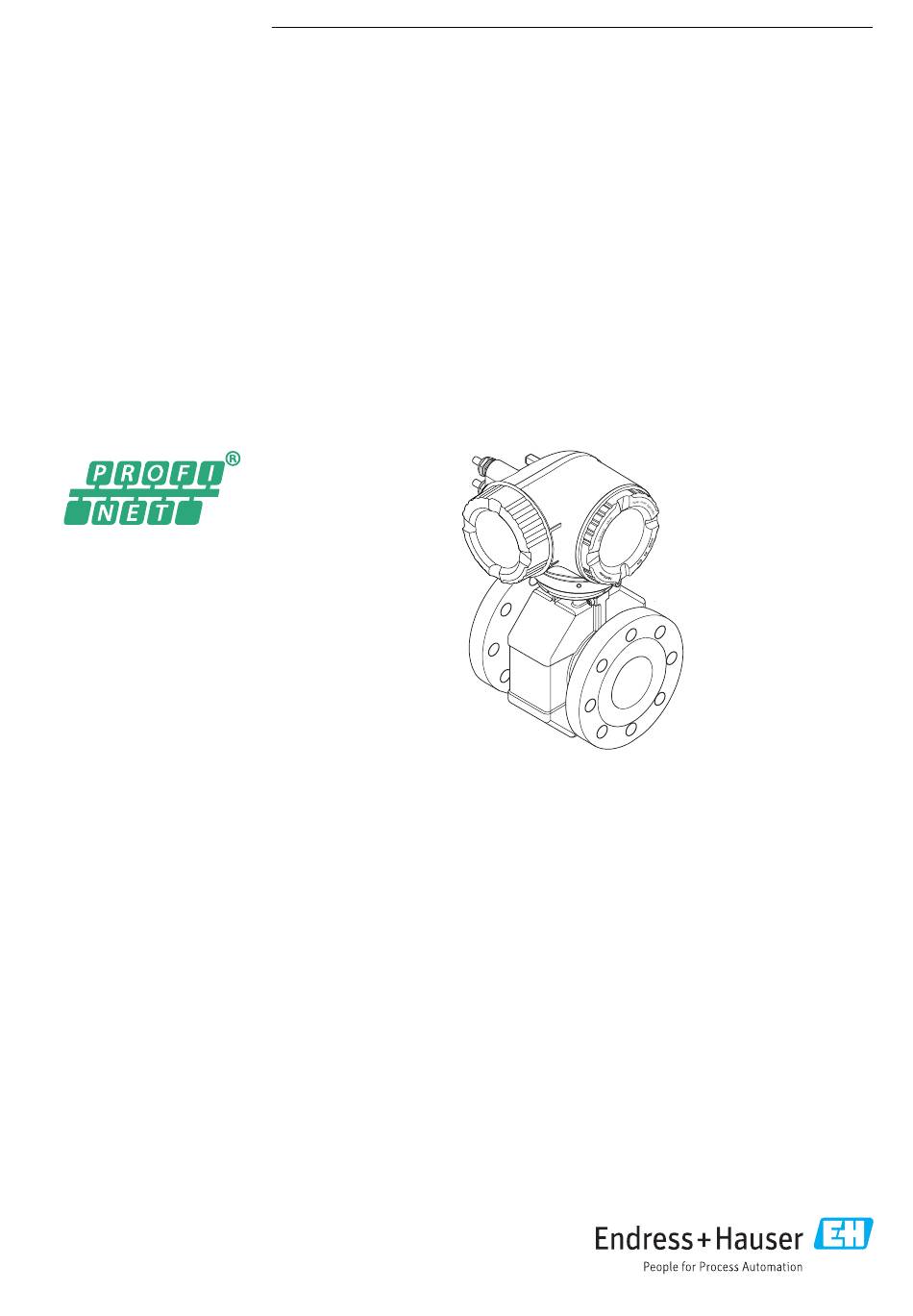

Seite 1 Products Solutions Services BA01719D/06/DE/02.17 71388851 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promag P 300 PROFINET Magnetisch-induktives Durchflussmessgerät...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3 Proline Promag P 300 PROFINET Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......21 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promag P 300 PROFINET 8.3.7 Parameter direkt aufrufen ..62 10.6 Erweiterte Einstellungen ....111 8.3.8 Hilfetext aufrufen .
Seite 5 13.2 Mess- und Prüfmittel ....180 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 181 14.1 Allgemeine Hinweise .
Seite 6 Hinweise zum Dokument Proline Promag P 300 PROFINET Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7 Proline Promag P 300 PROFINET Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8 Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
Seite 9 Proline Promag P 300 PROFINET Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11 Proline Promag P 300 PROFINET Grundlegende Sicherheitshinweise IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie-...
Seite 12 Grundlegende Sicherheitshinweise Proline Promag P 300 PROFINET Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifi- schen Freigabecode geschützt werden (→  126). Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).
Seite 13 Proline Promag P 300 PROFINET Grundlegende Sicherheitshinweise 2.7.5 Zugriff via Serviceschnittstelle CDI-RJ45 Das Gerät kann über die Serviceschnittstelle CDI-RJ45 mit einem Netzwerk verbunden wer- den. Aufgrund gerätespezifischer Funktionen ist ein sicherer Betrieb des Geräts in einem Netzwerk gewährleistet. Es wird empfohlen die einschlägige Sicherheitskonzepte, wie zum Beispiel die des Bundes- amt für Sicherheit in der Informationstechnik, zu berücksichtigen.
Seite 14 Produktbeschreibung Proline Promag P 300 PROFINET Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...
Seite 15 • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  16. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung:...
Seite 16 • Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild...
Seite 17 Proline Promag P 300 PROFINET Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029205  3 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  17 Durchfluss;...
Seite 18 Warenannahme und Produktidentifizierung Proline Promag P 300 PROFINET 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
Seite 19 Proline Promag P 300 PROFINET Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 20 Lagerung und Transport Proline Promag P 300 PROFINET 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 21 Proline Promag P 300 PROFINET Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort A0029343 Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen aus- reichenden Abstand zum nächsten Rohrbogen achten: h ≥ 2 × DN Bei Fallleitung Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Messaufnehmer ein Siphon mit einem Belüftungsventil vorsehen.
Seite 22 Montage Proline Promag P 300 PROFINET Bei hohem Eigengewicht DN ≥ 350 (14") A0016276 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung). Einbaulage Empfehlung Vertikale Einbaulage A0015591...
Seite 23 Proline Promag P 300 PROFINET Montage A0029344 MSÜ-Elektrode für die Leerrohrüberwachung Messelektroden für die Signalerfassung Bezugselektrode für den Potenzialausgleich Messgeräte mit dem Elektroden aus Tantal oder Platin können ohne MSÜ-Elektrode bestellt werden. In dem Fall erfolgt die Leerrohrüberwachung über die Messelektro- den.
Seite 24 Montage Proline Promag P 300 PROFINET 6.1.2 Anforderungen aus Umgebung und Prozess Umgebungstemperaturbereich Messumformer Standard: –40 … +60 °C (–40 … +140 °F) Vor-Ort-Anzeige –20 … +60 °C (–4 … +140 °F), außerhalb des Temperaturbereichs kann die Ablesbarkeit der Vor-Ort-Anzeige beeinträchtigt sein.
Seite 25 Proline Promag P 300 PROFINET Montage Wärmeisolation Die Isolation von Rohrleitungen ist bei sehr heißen Messstoffen notwendig, um Energie- verluste einzudämmen und um ein unbeabsichtigtes Berühren heißer Rohrleitungen zu verhindern. Beachten Sie die einschlägigen Richtlinien zur Isolation von Rohrleitungen. WARNUNG Überhitzung der Messelektronik durch Wärmeisolierung!
Seite 26 Montage Proline Promag P 300 PROFINET 6.1.3 Spezielle Montagehinweise Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553 Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messaufnehmer Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 6.2.2 Messgerät vorbereiten 1.
Seite 27 Proline Promag P 300 PROFINET Montage 5. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh- rungen nicht nach oben weisen.  A0029263 Dichtungen montieren VORSICHT Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich! Kurzschlussgefahr des Messsignals. ‣ Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden.
Seite 28 Montage Proline Promag P 300 PROFINET Nennweite Druckstufe Schrauben Flanschblattdicke Max. Schrauben-Anziehdreh- moment [Nm] [mm] [bar] [mm] [mm] PTFE PN 40 8 × M20 PN 16 8 × M16 PN 40 8 × M24 PN 16 8 × M20 PN 40 8 ×...
Seite 29 Proline Promag P 300 PROFINET Montage Nennweite Druckstufe Schrauben Flanschblattdicke Nom. Schrauben- Anziehdrehmo- ment [Nm] [mm] [bar] [mm] [mm] PTFE PN 25 16 × M33 PN 10 20 × M24 PN 16 20 × M27 PN 25 20 × M33 PN 10 20 ×...
Seite 30 Montage Proline Promag P 300 PROFINET Schrauben-Anziehdrehmomente für JIS B2220, 10/20K Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [Nm] [mm] [bar] [mm] PTFE 4 × M16 4 × M16 4 × M16 – 4 × M16 – 4 × M16 4 × M16 4 ×...
Seite 31 Proline Promag P 300 PROFINET Montage Nennweite Druckstufe Schrauben Nom. Schrauben-Anziehdrehmoment [Nm] [mm] [bar] [mm] 16 × M30 16 × M30 Schrauben-Anziehdrehmomente für AS 2129, Table E Nennweite Schrauben Max. Schrauben-Anziehdrehmo- ment [Nm] [mm] [mm] PTFE 4 × M12 4 × M16 Schrauben-Anziehdrehmomente für AS 4087, PN 16...
Seite 32 Montage Proline Promag P 300 PROFINET – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung. 4. Anschlussraumdeckel anschrauben.
Seite 33 Proline Promag P 300 PROFINET Elektrischer Anschluss Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
Seite 34 Elektrischer Anschluss Proline Promag P 300 PROFINET Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
Seite 35 Proline Promag P 300 PROFINET Elektrischer Anschluss Max. Kabellänge bei Einsatz im Nicht Ex-Bereich, Querschnitt Ex-Zone 2, Class I, Division 2 Ex-Zone 1, Class I, Division 1 0,34 mm (22 AWG) 80 m (270 ft) 0,50 mm (20 AWG) 120 m (400 ft)
Seite 36 Elektrischer Anschluss Proline Promag P 300 PROFINET 7.1.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...
Seite 37 Proline Promag P 300 PROFINET Elektrischer Anschluss 2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen. 3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird: Anforderungen an Anschlusskabel beachten →  33. Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣...
Seite 38 Elektrischer Anschluss Proline Promag P 300 PROFINET 4. Halterung des Anzeigemoduls abziehen. N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n s io ri r...
Seite 39 Proline Promag P 300 PROFINET Elektrischer Anschluss Versorgungsspannung und weitere Ein-/Ausgänge anschließen 10 (0.4) mm (in) – A0033983 1. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 2. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
Seite 40 Elektrischer Anschluss Proline Promag P 300 PROFINET Kabel entfernen 3 (0.12) A0029598  8 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken. 2. Gleichzeitig das Kabelende aus der Klemme ziehen.
Seite 41 Proline Promag P 300 PROFINET Elektrischer Anschluss 7.2.2 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  37.
Seite 42 Elektrischer Anschluss Proline Promag P 300 PROFINET In eine Ringtopologie einbinden Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und dem Anschluss an der Serviceschnittstelle (CDI-RJ45). Beim Anschluss zu beachten: • Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker •...
Seite 43 Proline Promag P 300 PROFINET Elektrischer Anschluss 7.2.3 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  183. • Bei der direkten Bestellung des abgesetzten Anzeige- und Bedienmoduls DKX001 mit dem Messgerät, wird das Messgerät immer mit einem Blinddeckel ausgeliefert.
Seite 44 Elektrischer Anschluss Proline Promag P 300 PROFINET 7.3.3 Anschlussbeispiele Sonderfälle Metallische, ungeerdete Rohrleitung ohne Auskleidung Diese Anschlussart erfolgt auch: • Bei nicht betriebsüblichem Potenzialausgleich • Bei vorhandenen Ausgleichsströmen Erdungskabel Kupferdraht, mindestens 6 mm (0,0093 in DN 300 DN 350 ≥...
Seite 45 Proline Promag P 300 PROFINET Elektrischer Anschluss Rohrleitung mit Kathodenschutzeinrichtung Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind: • Metallischer Rohrleitung ohne Auskleidung oder Rohrleitung mit elektrisch leitender Auskleidung • Kathodenschutz ist in den Personenschutz integriert Erdungskabel...
Seite 46 Elektrischer Anschluss Proline Promag P 300 PROFINET PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  33 Verbindungskabel zwischen den beiden Messumformern Messumformer Stromausgang 4-20 mA 4...20 mA A0028758  13 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B.
Seite 47 Proline Promag P 300 PROFINET Elektrischer Anschluss Impuls-/Frequenzausgang 12345 A0028761  15 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  189 Schaltausgang A0028760  16 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →...
Seite 48 Elektrischer Anschluss Proline Promag P 300 PROFINET Stromeingang A0028915  18 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur) Messumformer: Eingangswerte beachten Statuseingang A0028764  19 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS)
Seite 49 Proline Promag P 300 PROFINET Elektrischer Anschluss Gerätenamen über DIP-Schalter einstellen Über die DIP-Schalter 1…8 kann der hintere Teil des Gerätenamens eingestellt werden. Der Adressierbereich liegt dabei zwischen 1…254 (Werkseinstellung: Seriennummer des Geräts ) Übersicht DIP-Schalter DIP-Schalter Beschreibung Konfigurierbarer Teil des Gerätenamens Beispiel: Den Gerätenamen EH-PROMAG300-065 einstellen...
Seite 50 Elektrischer Anschluss Proline Promag P 300 PROFINET 5. Gerät wieder an die Energieversorgung anschließen.  Nach dem Neustart des Geräts wird die eingestellte Geräteadresse verwendet. Gerätenamen über Automatisierungssystem einstellen Um den Gerätenamen über das Automatisierungssystem einstellen zu können, müssen die DIP-Schalter 1…8 alle auf OFF (Werkseinstellung) oder alle auf ON stehen.
Seite 51 Proline Promag P 300 PROFINET Elektrischer Anschluss 3. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen. 4. Kabelverschraubungen fest anziehen. 5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser- sack").  A0029278 6.
Seite 52 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Mobiles Handbediengerät Automatisierungssystem (z.B. SPS)
Seite 53 Proline Promag P 300 PROFINET Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  212 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
Seite 54 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lang- aufgabenorientiert Rolle "Bediener", "Instandhalter"...
Seite 55 Proline Promag P 300 PROFINET Bedienungsmöglichkeiten Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts erfor- Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- dern: cken des Geräts aufgebaut:...
Seite 56 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgrößen Symbol Bedeutung Volumenfluss Leitfähigkeit Massefluss Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird. Statuseingang Messkanalnummern...
Seite 57 Proline Promag P 300 PROFINET Bedienungsmöglichkeiten • Im Untermenü: Auslassungszeichen für Name vom aktuellen Anzeigesymbol für Menü dazwischen liegende • Untermenü • Im Wizard: Bedienmenüebenen • Wizard Anzeigesymbol für • Parameter Wizard ↓ ↓ ↓ Beispiele / ../ Anzeige / ../ Anzeige Zu den Anzeigesymbolen des Menüs: Kapitel "Anzeigebereich"...
Seite 58 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET Verriegelung Symbol Bedeutung Parameter verriegelt Vor einem Parameternamen: Der Parameter ist verriegelt. • Durch einen anwenderspezifischen Freigabecode • Durch den Hardware-Verriegelungsschalter Wizard-Bedienung Symbol Bedeutung Wechselt zum vorherigen Parameter. Bestätigt den Parameterwert und wechselt zum nächsten Parameter.
Seite 59 Proline Promag P 300 PROFINET Bedienungsmöglichkeiten Texteditor Xxxxxxx A B C D E F G H I J K M N O P Q R S T U V W A0034114  22 Für die Eingabe von Texten in Parametern (z.B. Messstellenbezeichnung)
Seite 60 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET Eingabe steuern Symbol Bedeutung Eingabeposition verschieben Eingabe verwerfen Eingabe bestätigen Zeichen links neben der Eingabeposition löschen Zeichen rechts neben der Eingabeposition löschen Alle eingegebenen Zeichen löschen 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü...
Seite 61 Proline Promag P 300 PROFINET Bedienungsmöglichkeiten Taste Bedeutung Escape-Tastenkombination (Tasten gleichzeitig drücken) Bei Menü, Untermenü • Kurzer Tastendruck: – Verlässt die aktuelle Menüebene und führt zur nächst höheren Ebene. – Wenn Hilfetext geöffnet: Schließt den Hilfetext des Parameters. • Tastendruck von 2 s: Rücksprung in die Betriebsanzeige ("Home-Position").
Seite 62 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 63 Proline Promag P 300 PROFINET Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 00914-2...
Seite 64 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  58, zur Erläuterung der Bedienelemente →  60 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener"...
Seite 65 Proline Promag P 300 PROFINET Bedienungsmöglichkeiten Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  112) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 66 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET beleuchtet; Touch Control + WLAN". Das Gerät dient als Access Point und ermöglicht eine Kommunikation mittels Computer oder mobilem Handbediengerät. Weitere Informationen zum Webserver: Sonderdokumentation zum Gerät 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45...
Seite 67 Proline Promag P 300 PROFINET Bedienungsmöglichkeiten Einstellungen Schnittstelle CDI-RJ45 WLAN Netzwerkverbindungen Es sollte nur die aktive Netzwerkverbindungen zum Messgerät genutzt wer- den. Alle weiteren Netzwerkverbindungen Alle weiteren Netzwerkverbindungen wie z.B. WLAN ausschalten. ausschalten. Bei Verbindungsproblemen: →  141 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät...
Seite 68 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET Ab Werk arbeitet das Messgerät mit dem Dynamic Configuration Protocol (DCP), d.h. die IP-Adresse des Messgeräts wird vom Automatisierungssystem (z.B. Siemens S7) automa- tisch zugewiesen. Für den Aufbau einer Netzwerkverbindung über die Serviceschnittstelle (CDI-RJ45): DIP- Schalter "Default IP-Adresse"...
Seite 69 Proline Promag P 300 PROFINET Bedienungsmöglichkeiten 3. Passwort eingeben: Beim Messgerät ab Werk die Seriennummer (z.B. L100A802000).  LED am Anzeigemodul blinkt: Die Bedienung des Messeräts ist nun möglich mit Webbrowser, FieldCare oder DeviceCare. Seriennummer befindet sich auf dem Typenschild.
Seite 70 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET 3. Eingabe mit OK bestätigen. Freigabecode 0000 (Werkseinstellung); vom Kunden änderbar Wenn 10 Minuten lang keine Aktion durchgeführt wird, springt der Webbrowser automatisch auf die Login-Webseite zurück. 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige...
Seite 71 Proline Promag P 300 PROFINET Bedienungsmöglichkeiten Funktionen Bedeutung Konfiguration und Überprüfung aller notwendigen Parameter für den Verbindungsaufbau Netzwerkein- zum Messgerät: stellung • Netzwerkeinstellungen (z.B. IP-Adresse, MAC-Adresse) • Geräteinformationen (z.B. Seriennummer, Firmware-Version) Logout Beenden des Bedienvorgangs und Aufruf der Login-Seite Navigationsbereich Wenn eine Funktion in der Funktionszeile gewählt wird, öffnen sich im Navigationsbe-...
Seite 72 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET 8.4.7 Ausloggen Bei Bedarf vor dem Ausloggen: Datensicherung über Funktion Datenmanagement durchführen (Konfiguration vom Gerät laden). 1. In der Funktionszeile Eintrag Logout wählen.  Startseite mit dem Login erscheint. 2. Webbrowser schließen. 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen →...
Seite 73 Proline Promag P 300 PROFINET Bedienungsmöglichkeiten A0033719  25 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Ringtopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
Seite 74 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET Via WLAN-Schnittstelle Die optionale WLAN-Schnittstelle ist bei folgender Geräteausführung vorhanden: Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilige, beleuchtete, grafische Anzeige; Touch Control + WLAN" A0034570 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt...
Seite 75 8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 76 Bedienungsmöglichkeiten Proline Promag P 300 PROFINET Verbindungsaufbau 1. FieldCare starten und Projekt aufrufen. 2. Im Netzwerk: Neues Gerät hinzufügen.  Fenster Neues Gerät hinzufügen öffnet sich. 3. Option CDI Communication TCP/IP aus Liste wählen und mit OK bestätigen. 4. Rechter Mausklick auf CDI Communication TCP/IP und im geöffneten Kontextmenü...
Seite 77 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 78 Systemintegration Proline Promag P 300 PROFINET Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 10.2017 – Hersteller-ID 0x11 Hersteller-ID Diagnose → Geräteinformation → Hersteller-ID Geräte-ID...
Seite 79 Proline Promag P 300 PROFINET Systemintegration 9.2.1 Dateiname der Gerätestammdatei (GSD) Beispiel für den Dateinamen einer Gerätestammdatei: GSDML-V2.3.x-EH-PROMAG 300-yyyymmdd.xml GSDML Beschreibungssprache V2.3.x Version der PROFINET-Spezifikation Endress+Hauser PROMAG Gerätefamilie Messumformer yyyymmdd Ausgabedatum (yyyy: Jahr, mm: Monat, dd: Tag) .xml Dateinamenerweiterung (XML-Datei)
Seite 80 Systemintegration Proline Promag P 300 PROFINET Zyklische Datenübertragung 9.3.1 Übersicht Module Die folgende Darstellung zeigt welche Module dem Messgerät für den zyklischen Daten- austausch zur Verfügung stehen. Der zyklische Datenaustausch erfolgt mit einem Automa- tisierungssystem. Messgerät Richtung Leitsystem Datenfluss Module Slot Analog Input Module →...
Seite 81 Proline Promag P 300 PROFINET Systemintegration Diskret Input Modul Diskrete Eingangswerte vom Messgerät zum Automatisierungssystem übertragen. Diskrete Eingangswerte werden vom Messgerät genutzt, um den Zustand von Gerätefunk- tionen an das Automatisierungssystem zu senden. Diskrete Input Module übertragen diskrete Eingangswerte inkl. Status zyklisch vom Mess- gerät an das Automatisierungssystem.
Seite 82 Systemintegration Proline Promag P 300 PROFINET Status Coding (hex) Status 0x00 Es liegt kein Gerätefehler vor. Ausfall (F): 0x01 Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig. Funktionskontrolle (C): 0x02 Das Gerät befindet sich im Service-Modus (z.B. während einer Simula- tion).
Seite 83 Proline Promag P 300 PROFINET Systemintegration Slot Sub-Slot Wert Steuerung Summenzähler Vorwahlmenge + Starten Anhalten Datenstruktur Ausgangsdaten (Submodul Totalizer Control) Byte 1 Steuervariable Submodul Totalizer Mode Den Summenzähler über das Automatisierungssystem konfigurieren. Auswahl: Konfiguration Summenzähler Slot Sub-Slot Wert Steuerung Summenzähler Bilanzierung 11…13...
Seite 84 Systemintegration Proline Promag P 300 PROFINET Dichte Temperatur Einheiten-Code Einheit Einheiten-Code Einheit 1097 kg/m 1628 SD4°C 1629 SD15°C 1630 SD20°C 32833 SG4°C 32832 SG15°C 32831 SG20°C 1107 lb/ft 1108 lb/gal (us) 32836 lb/bbl (us;liq.) 32835 lb/bbl (us;beer) 32837 lb/bbl (us;oil) 32834 lb/bbl (us;tank)
Seite 85 Proline Promag P 300 PROFINET Systemintegration Digital Output Module übertragen diskrete Ausgangswerte inkl. Status zyklisch vom Auto- matisierungssystem an das Messgerät. Im ersten Byte wird der diskrete Ausgangswert übertragen. Das zweite Byte enthält eine zum Ausgangswert gehörende Statusinforma- tion. Zugeordnete Gerätefunktionen Slot Gerätefunktion...
Seite 86 Systemintegration Proline Promag P 300 PROFINET Steuerung der Verifikation Verifikation starten (Ausgangsdaten) Ein Statuswechsel von 0 auf 1 startet die Verifikation Datenstruktur Ausgangsdaten Heartbeat Verifikations-Modul Byte 1 Diskret Output Eingangsdaten Heartbeat Verifikations-Modul Byte 1 Byte 2 Diskret Input Status Kodierung des Status →  86 9.3.3...
Seite 87 Proline Promag P 300 PROFINET Systemintegration Zugeordnete Slots Slot Werkseinstellung Volumenfluss Massefluss Normvolumenfluss Fließgeschwindigkeit 5…10 – Summenzähler 1 Summenzähler 2 Summenzähler 3 9.3.5 Startup-Parametrierung Durch die Aktivierung der Startup-Parametrierung wird die Konfiguration der wichtigsten Parameter des Messgeräts vom Automatisierungssystem übernommen und verwendet. Die folgenden Konfiguration werden vom Automatisierungssystem übernommen.
Seite 88 Inbetriebnahme Proline Promag P 300 PROFINET Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  32 • Checkliste "Anschlusskontrolle" →  51 10.2 Messgerät einschalten ‣...
Seite 89 Proline Promag P 300 PROFINET Inbetriebnahme 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50 0104-1 Hauptmenü...
Seite 90 Inbetriebnahme Proline Promag P 300 PROFINET ‣ Anzeige →  107 ‣ Schleichmengenunterdrückung →  109 ‣ Leerrohrüberwachung →  110 ‣ Erweitertes Setup →  111 10.5.1 Messstellenbezeichnung festlegen Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell identifiziert werden.
Seite 91 Proline Promag P 300 PROFINET Inbetriebnahme Dichteeinheit →  91 Normvolumenfluss-Einheit →  92 Normvolumeneinheit →  92 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Volumenflusseinheit – Einheit für Volumenfluss wäh- Einheiten-Auswahl- Abhängig vom Land: len. liste • l/h •...
Seite 92 Inbetriebnahme Proline Promag P 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Normvolumenfluss-Einheit – Einheit für Normvolumenfluss Einheiten-Auswahl- Abhängig vom Land: wählen. liste • Nl/h • Sft³/h Auswirkung Die gewählte Einheit gilt für: Parameter Normvolumenfluss (→  130) Normvolumeneinheit – Einheit für Normvolumen Einheiten-Auswahl- Abhängig vom Land:...
Seite 93 Proline Promag P 300 PROFINET Inbetriebnahme 10.5.4 Messstoff auswählen und einstellen Das Untermenü Wizard Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen ‣ Messstoffwahl →  93 Messstoff wählen...
Seite 94 Inbetriebnahme Proline Promag P 300 PROFINET I/O-Konfiguration übernehmen →  94 Umbaucode →  94 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Modul 1 … n Klemmennum- Zeigt die vom I/O-Modul belegten Klem- • Nicht belegt – mern mennummern. • 26-27 (I/O 1) •...
Seite 95 Proline Promag P 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromeingangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) Signalmodus Das Messgerät ist nicht für Signalmodus für Stromeingang...
Seite 96 Inbetriebnahme Proline Promag P 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung Klemmennummer Zeigt die vom Statuseingangsmodul belegten • Nicht belegt – Klemmennummern. • 24-25 (I/O 2) • 22-23 (I/O 3) Zuordnung Statuseingang Funktion für Statuseingang wählen. • Aus •...
Seite 97 Proline Promag P 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) Signalmodus – Signalmodus für Stromaus- •...
Seite 98 Inbetriebnahme Proline Promag P 300 PROFINET Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fehlerverhalten In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  97) ist alarm festlegen. • Max. eine der folgenden Optionen • Letzter gültiger ausgewählt: Wert •...
Seite 99 Proline Promag P 300 PROFINET Inbetriebnahme 10.5.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Wizard Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →...
Seite 100 Inbetriebnahme Proline Promag P 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 101 Proline Promag P 300 PROFINET Inbetriebnahme Signalmodus →  101 Zuordnung Frequenzausgang →  101 Anfangsfrequenz →  101 Endfrequenz →  102 →  102 Messwert für Anfangsfrequenz Messwert für Endfrequenz →  102 Fehlerverhalten →  102 Fehlerfrequenz →...
Seite 102 Inbetriebnahme Proline Promag P 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Endfrequenz In Parameter Zuordnung Endfrequenz eingeben. 0,0 … 10 000,0 Hz 10 000,0 Hz Stromausgang (→  97) ist eine der folgenden Optionen ausgewählt: • Volumenfluss • Massefluss •...
Seite 103 Proline Promag P 300 PROFINET Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  103 Klemmennummer →  103 Signalmodus →  103 →  104 Funktion Schaltausgang Zuordnung Diagnoseverhalten →  104 Zuordnung Grenzwert →...
Seite 104 Inbetriebnahme Proline Promag P 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...
Seite 105 Proline Promag P 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Ausschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Aus- 0,0 … 100,0 s 0,0 s die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
Seite 106 Inbetriebnahme Proline Promag P 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Relaisausgang – Funktion für Relaisausgang • Geschlossen Geschlossen wählen. • Offen • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Digitalausgang Klemmennummer – Zeigt die vom Relaisausgangs- •...
Seite 107 Proline Promag P 300 PROFINET Inbetriebnahme 10.5.11 Vor-Ort-Anzeige konfigurieren Der Wizard Anzeige führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Vor-Ort-Anzeige eingestellt werden können. Navigation Menü "Setup" → Anzeige ‣ Anzeige →  107 Format Anzeige →...
Seite 108 Inbetriebnahme Proline Promag P 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Massefluss • Normvolumenfluss • Fließgeschwindig- keit • Leitfähigkeit •...
Seite 109 Proline Promag P 300 PROFINET Inbetriebnahme 10.5.12 Schleichmenge konfigurieren Der Wizard Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt wer- den müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung Zuordnung Prozessgröße →  109 Einschaltpunkt Schleichmengenunter- →...
Seite 110 Inbetriebnahme Proline Promag P 300 PROFINET 10.5.13 Leerrohrüberwachung konfigurieren Das Untermenü Leerrohrüberwachung enthält Parameter, die für die Konfiguration der Leerrohrüberwachung eingestellt werden müssen. Navigation Menü "Setup" → Leerrohrüberwachung ‣ Leerrohrüberwachung →  110 Leerrohrüberwachung →  110 Neuer Abgleich Fortschritt →...
Seite 111 Proline Promag P 300 PROFINET Inbetriebnahme 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch...
Seite 112 Inbetriebnahme Proline Promag P 300 PROFINET ‣ Elektrodenreinigung →  117 ‣ WLAN-Einstellungen →  118 ‣ Heartbeat Setup ‣ Datensicherung →  120 ‣ →  122 Administration 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup Parameterübersicht mit Kurzbeschreibung...
Seite 113 Proline Promag P 300 PROFINET Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1 … n ‣ Summenzähler 1 … n →  113 Zuordnung Prozessgröße →  113 Einheit Summenzähler Betriebsart Summenzähler →  113 Fehlerverhalten →  113 Parameterübersicht mit Kurzbeschreibung...
Seite 114 Inbetriebnahme Proline Promag P 300 PROFINET 10.6.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige →  115 Format Anzeige →...
Seite 115 Proline Promag P 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 116 Inbetriebnahme Proline Promag P 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Massefluss • Normvolumenfluss • Fließgeschwindig- keit • Leitfähigkeit •...
Seite 117 Proline Promag P 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Display language Eine Vor-Ort-Anzeige ist vor- Sprache der Vor-Ort-Anzeige • English English (alternativ ist handen. einstellen. • Deutsch die bestellte Sprache • Français voreingestellt) • Español • Italiano • Nederlands •...
Seite 118 Inbetriebnahme Proline Promag P 300 PROFINET Navigation Menü "Setup" → Erweitertes Setup → Elektrodenreinigung ‣ Elektrodenreinigung →  118 Elektrodenreinigung →  118 ECC-Reinigungsdauer ECC-Erholzeit →  118 ECC-Reinigungszyklus →  118 ECC Polarität →  118 Parameterübersicht mit Kurzbeschreibung...
Seite 119 Proline Promag P 300 PROFINET Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen →  119 WLAN →  119 WLAN-Modus SSID-Name →  119 Netzwerksicherheit →  119 Sicherheitsidentifizierung →  120 Benutzername →  120 WLAN-Passwort →...
Seite 120 Inbetriebnahme Proline Promag P 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Sicherheitsidentifizierung – Sicherheitseinstellungen wäh- • Root certificate – len und diese via Menü Data- • Gerätezertifikat management > Security > • Device private key WLAN downloaden. Benutzername –...
Seite 121 Proline Promag P 300 PROFINET Inbetriebnahme Sicherungsstatus →  121 Vergleichsergebnis →  121 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Tage (d), Stunden (h), Minuten – Zeitpunkt in Betrieb ist.
Seite 122 Inbetriebnahme Proline Promag P 300 PROFINET 10.6.8 Parameter zur Administration des Geräts nutzen Das Untermenü Administration führt den Anwender systematisch durch alle Parameter, die für die Administration des Geräts genutzt werden können. Navigation Menü "Setup" → Erweitertes Setup → Administration ‣...
Seite 123 Proline Promag P 300 PROFINET Inbetriebnahme Parameter zum Zurücksetzen des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode zurücksetzen ‣ Freigabecode zurücksetzen Betriebszeit →  123 Freigabecode zurücksetzen →  123 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe...
Seite 124 Inbetriebnahme Proline Promag P 300 PROFINET Navigation Menü "Diagnose" → Simulation ‣ Simulation →  125 Zuordnung Simulation Prozessgröße →  125 Wert Prozessgröße Simulation Statuseingang →  125 Eingangssignalpegel →  125 Simulation Stromeingang 1 … n →  125 Wert Stromeingang 1 …...
Seite 125 Proline Promag P 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Volumenfluss wird. • Massefluss • Normvolumenfluss • Fließgeschwindig- keit • Leitfähigkeit Wert Prozessgröße...
Seite 126 Inbetriebnahme Proline Promag P 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Simulation Impulsausgang – Simulation des Impulsaus- • Aus gangs einstellen und ausschal- • Fester Wert ten. • Abwärtszählender Wert  Bei Option Fester Wert: Parameter Impulsbreite definiert die Impulsbreite der ausgegebenen Impulse.
Seite 127 Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  123) navigieren. Endress+Hauser...
Seite 128 Inbetriebnahme Proline Promag P 300 PROFINET 2. Resetcode eingeben.  Der Freigabecode wurde auf die Werkseinstellung 0000 zurückgesetzt. Er kann neu definiert werden →  126. 10.8.2 Schreibschutz via Verriegelungsschalter Im Gegensatz zum Parameterschreibschutz via anwenderspezifischem Freigabecode lässt sich damit der Schreibzugriff auf das gesamte Bedienmenü - bis auf Parameter "Kontrast Anzeige"...
Seite 129 Proline Promag P 300 PROFINET Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 130 Betrieb Proline Promag P 300 PROFINET 11.4.1 Untermenü "Prozessgrößen" Das Untermenü Prozessgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Prozessgrößen ‣ Prozessgrößen →  130 Volumenfluss →  130 Massefluss Normvolumenfluss →...
Seite 131 Proline Promag P 300 PROFINET Betrieb Parameter Voraussetzung Beschreibung Anzeige Leitfähigkeit – Zeigt aktuell gemessene Leitfähigkeit Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Leitfähigkeitseinheit (→  91) Korrigierte Leitfähigkeit Eine der folgenden Bedingungen ist Zeigt aktuell korrigierte Leitfähigkeit Positive Gleitkommazahl erfüllt:...
Seite 132 Betrieb Proline Promag P 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Volumenfluss Volumenfluss ler wählen. • Massefluss • Normvolumenfluss • Gesamter Masse- fluss • Kondensat-Masse- fluss • Energiefluss • Wärmeflussdiffe- renz Summenzählerwert 1 …...
Seite 133 Proline Promag P 300 PROFINET Betrieb Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Stromeingang 1 … n ‣ Stromeingang 1 … n →  133 Messwerte 1 … n →  133 Gemessener Strom 1 … n Parameterübersicht mit Kurzbeschreibung...
Seite 134 Betrieb Proline Promag P 300 PROFINET ‣ Impuls-/Frequenz-/Schaltausgang →  134 1 … n ‣ Relaisausgang 1 … n →  135 Ausgangswerte Stromausgang Das Untermenü Wert Stromausgang enthält alle Parameter, um die aktuellen Messwerte zu jedem Stromausgang anzuzeigen. Navigation Menü...
Seite 135 Proline Promag P 300 PROFINET Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Ausgangsfrequenz 1 … n In Parameter Betriebsart ist die Option Zeigt aktuell gemessenen Wert vom 0,0 … 12 500,0 Hz Frequenz ausgewählt. Frequenzausgang. Impulsausgang 1 … n...
Seite 136 Betrieb Proline Promag P 300 PROFINET Navigation Menü "Betrieb" → Summenzähler-Bedienung ‣ Summenzähler-Bedienung →  136 Steuerung Summenzähler 1 … n →  136 Vorwahlmenge 1 … n Alle Summenzähler zurücksetzen →  136 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe...
Seite 137 Proline Promag P 300 PROFINET Betrieb 11.6.2 Funktionsumfang von Parameter "Alle Summenzähler zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Zurücksetzen + Starten Zurücksetzen aller Summenzähler auf den Wert 0 und Neustart der Summierung. Alle bisherigen aufsummierten Durchflussmengen werden dadurch gelöscht.
Seite 138 Betrieb Proline Promag P 300 PROFINET Datenspeicher löschen →  139 Messwertspeicherung →  139 Speicherverzögerung →  139 Messwertspeicherungssteuerung →  139 →  139 Messwertspeicherungsstatus Gesamte Speicherdauer →  139 ‣ Anzeige 1. Kanal ‣ Anzeige 2. Kanal ‣...
Seite 139 Proline Promag P 300 PROFINET Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung 4. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- Auswahlliste siehe HistoROM ist verfügbar. nal zuordnen. Parameter Zuord- nung 1. Kanal  In Parameter Software- (→  138) Optionsübersicht wer-...
Seite 140 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
Seite 141 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  181. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
Seite 142 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Fehler Mögliche Ursachen Behebung Neben der aktiven Netzwerkverbin- • Sicherstellen, dass keine weite- dung zum Messgerät werden wei- ren Netzverbindungen vom Com- tere Netzwerkverbindungen puter (auch nicht WLAN) genutzt. existieren und andere Pro- gramme mit Netzwerkzugriff auf dem Computer schließen.
Seite 143 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Bedienung mit FieldCare oder Devi- Firewall des Computers oder Netz- Je nach Einstellungen der verwen- ceCare via Serviceschnittstelle CDI- werks verhindert Kommunikation deten Firewall auf dem Computer RJ45 (Port 8000) bzw.
Seite 144 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Farbe Bedeutung Rot/grün blinkend Gerät startet neu. Blinking/ Grün Zyklischer Datenaustausch ist aktiv. Netzwerkstatus Grün blinkend Nach Anforderung über das Automatisierungssystem: Blinkfrequenz: 1 Hz (Blinking-Funktionalität: 500 ms an, 500 ms aus) Zyklischer Datenaustausch nicht aktiv, es ist keine IP-Adresse verfügbar:...
Seite 145 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 146 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 147 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
Seite 148 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET A0031056 Statusbereich mit Statussignal Diagnoseinformation →  146 Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter • Via Untermenü →  174 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 149 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße...
Seite 150 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET 12.6 Diagnoseinformationen anpassen 12.6.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü Diagnoseverhalten ändern. Experte → System → Diagnoseeinstellungen → Diagnoseverhalten Verfügbare Diagnoseverhalten...
Seite 151 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Unterstütze Statusinformationen Status Kodierung (hex) BAD - Maintenance alarm 0x24 BAD - Process related 0x28 BAD - Function check 0x3C UNCERTAIN - Initial value 0x4F UNCERTAIN - Maintenance demanded 0x68 UNCERTAIN - Process related...
Seite 152 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Diagnoseinformationen zur Konfiguration: Diagnosenummer 400…599 Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Process Invalid process Alarm 0x28 related (Failure) condition UNCER- Process Invalid process...
Seite 153 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 082 Datenspeicher 1. Modulverbindungen prüfen • Leitfähigkeit 2. Sevice kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Messwerte Quality • Messwerte Quality substatus Maintenance alarm • Dichte •...
Seite 154 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 180 Temperatursensor defekt 1. Sensorverbindungen prüfen • Leitfähigkeit 2. Sensorkabel oder Sensor ersetzen • Korrigierte Leitfähigkeit Messgrößenstatus 3. Temperaturmessung ausschalten • Dichte • Elektroniktemperatur Quality • Fließgeschwindigkeit...
Seite 155 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 252 Module inkompatibel 1. Elektronikmodule prüfen • Leitfähigkeit 2. Elektronikmodule tauschen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Messwerte Quality Good • Messwerte Quality substatus • Dichte •...
Seite 156 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 270 Hauptelektronik-Fehler Hauptelektronikmodul tauschen • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Messwerte Quality • Messwerte Quality substatus Maintenance alarm • Dichte • Elektroniktemperatur Coding (hex) 0x24 …...
Seite 157 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 273 Hauptelektronik-Fehler Elektronik tauschen • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Messwerte Quality • Messwerte Quality substatus Maintenance alarm • Dichte • Elektroniktemperatur Coding (hex) 0x24 …...
Seite 158 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 283 Speicherinhalt 1. Gerät rücksetzen • Leitfähigkeit 2. Service kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Messwerte Quality • Messwerte Quality substatus Maintenance alarm • Dichte •...
Seite 159 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 332 Schreiben in HistoROM Backup fehlg. Nutzerschnittstellenleiterplatte ersetzen • Leitfähigkeit Ex d/XP: Messumformer ersetzen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Messwerte Quality • Messwerte Quality substatus Maintenance alarm •...
Seite 160 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 373 Sensorelektronik (ISEM) fehlerhaft 1. Daten übertragen oder Gerät rücksetzen • Leitfähigkeit 2. Service kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Messwerte Quality • Messwerte Quality substatus Maintenance alarm •...
Seite 161 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 377 Sensorelektronik (ISEM) fehlerhaft 1. Sensorkabel und Sensor prüfen • Leitfähigkeit 2. Heartbeat Verification durchführen • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] 3. Sensorkabel oder Sensor ersetzen • Dichte •...
Seite 162 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 387 HistoROM Backup fehlerhaft Service kontaktieren • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Messwerte Quality • Messwerte Quality substatus Maintenance alarm • Dichte • Elektroniktemperatur Coding (hex) 0x24 …...
Seite 163 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 331 Firmwareupdate fehlgeschlagen 1. Gerätefirmware updaten • Leitfähigkeit 2. Gerät neu starten • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Messwerte Quality • Messwerte Quality substatus Maintenance alarm •...
Seite 164 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 437 Konfiguration inkompatibel 1. Gerät neu starten • Leitfähigkeit 2. Service kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Messwerte Quality • Messwerte Quality substatus Maintenance alarm •...
Seite 165 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 442 Frequenzausgang 1 … n 1. Prozess prüfen – 2. Einstellung Frequenzausgang prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseverhalten ist änderbar.
Seite 166 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 484 Simulation Fehlermodus Simulation ausschalten • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Dichte • Elektroniktemperatur Quality • Fließgeschwindigkeit Quality substatus Function check • Massefluss • Normdichte Coding (hex) 0x3C …...
Seite 167 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 492 Simulation Frequenzausgang 1 … n Simulation Frequenzausgang ausschalten – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 493 Simulation Impulsausgang 1 …...
Seite 168 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 496 Simulation Statuseingang Simulation Statuseingang ausschalten – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 511 ISEM-Einstellungen fehlerhaft 1.
Seite 169 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 531 Leerrohrabgleich fehlerhaft Abgleich Leerrohrüberwachung durchfüh- • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Fließgeschwindigkeit • Massefluss Quality • Normvolumenfluss Quality substatus Maintenance alarm • Volumenfluss Coding (hex) 0x24 …...
Seite 170 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Messwerte • Messwerte Quality Good • Messwerte Quality substatus • Dichte • Elektroniktemperatur Coding (hex) 0x80 …...
Seite 171 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 833 Elektroniktemperatur zu niedrig Umgebungstemperatur erhöhen • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Messwerte • Messwerte Quality • Messwerte Quality substatus Maintenance alarm • Dichte •...
Seite 172 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 842 Prozessgrenzwert Schleichmengenüberwachung aktiv! • Fließgeschwindigkeit 1. Einstellungen Schleichmengenunter- • Massefluss Messgrößenstatus drückung prüfen • Normvolumenfluss • Volumenfluss Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B...
Seite 173 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 961 Elektrodenpotenzial außerhalb Spezifik. 1. Prozessbedingungen prüfen • Massefluss 2. Umgebungsbedingungen prüfen • Volumenfluss Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal...
Seite 174 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext.  Wenn mehrere Meldungen gleichzeitig auftreten, wird die Meldung mit der höchsten Priori-...
Seite 175 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE  32 Am Beispiel der Vor-Ort-Anzeige • Max. 20 Ereignismeldungen können chronologisch angezeigt werden. • Wenn im Gerät das Anwendungspaket Extended HistoROM (Bestelloption) freigeschal- tet ist, kann die Ereignisliste bis zu 100 Meldungseinträge umfassen.
Seite 176 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Informationsereignis Ereignistext I1092 HistoROM Backup gelöscht I1137 Elektronik getauscht I1151 Historie rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1184 Anzeige angeschlossen I1256 Anzeige: Zugriffsrechte geändert I1278 I/O-Modul-Reset erkannt I1335 Firmware geändert...
Seite 177 Proline Promag P 300 PROFINET Diagnose und Störungsbehebung Informationsereignis Ereignistext I1650 Hardwareschreibschutz deaktiviert I1712 Neue Flash-Datei erhalten I1725 Sensorelektronikmodul (ISEM) geändert I1726 Datensicherung fehlgeschlagen 12.11 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen (→  123) lässt sich die gesamte Gerätekon- figuration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen.
Seite 178 Diagnose und Störungsbehebung Proline Promag P 300 PROFINET Erweiterter Bestellcode 3 →  178 ENP-Version →  178 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Zeigt Bezeichnung für Messstelle an. Max. 32 Zeichen wie Klein- Promag buchstaben oder Zahlen.
Seite 179 Zur Kompatibilität der Firmewareversion mit den installierten Gerätebeschreibungs- dateien und Bedientools: Angaben im Dokument "Herstellerinformation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: – Produktwurzel: z.B. 5P3B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 180 Messstoff- und Reinigungstemperatur ab. Ersatzdichtungen (Zubehörteil) →  211 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 181 • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 182 Reparatur Proline Promag P 300 PROFINET 14.5 Entsorgung 14.5.1 Messgerät demontieren 1. Gerät ausschalten. WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. 2. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen"...
Seite 183 Proline Promag P 300 PROFINET Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 184 15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durch- flussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 185 Sie bei deren Verwaltung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.  Zu Einzelheiten: Betriebsanleitung BA00027S und BA00059S DeviceCare Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten.  Zu Einzelheiten: Innovation-Broschüre IN01047S 15.4 Systemkomponenten Zubehör...
Seite 186 Technische Daten Proline Promag P 300 PROFINET Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 µS/cm aufweisen. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 187 Proline Promag P 300 PROFINET Technische Daten Empfohlene Nennweite Werkseinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge (v ~ 0,3/10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) [mm] [in] /min] /min] /min] 90 … 3 000 145 …...
Seite 188 • Messstofftemperatur zur Steigerung der Messgenauigkeit der elektrischen Leitfähigkeit (z.B. iTEMP) • Referenzdichte zur Berechnung des Normvolumenflusses Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  185 Das Einlesen externer Messwerte wird zur Berechnung folgender Messgrößen empfohlen:...
Seite 189 Proline Promag P 300 PROFINET Technische Daten 16.4 Ausgang Ausgangssignal PROFINET Standards Gemäß IEEE 802.3 Stromausgang 0/4…20 mA Stromausgang 0/4…20 mA Maximale Ausgangswerte 22,5 mA Strombereich Wahlweise einstellbar: • 4…20 mA (aktiv) • 0/4…20 mA (passiv)  Ex-i, passiv Leerlaufspannung...
Seite 190 Technische Daten Proline Promag P 300 PROFINET Zuordenbare Messgrößen • Volumenfluss • Massefluss • Normvolumenfluss Frequenzausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Ausgangsfrequenz Einstellbar: Endfrequenz 2 … 10 000 Hz (f = 12 500 Hz) Dämpfung...
Seite 191 Proline Promag P 300 PROFINET Technische Daten Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert: – Aus – Volumenfluss – Massefluss – Normvolumenfluss –...
Seite 192 Technische Daten Proline Promag P 300 PROFINET Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2 … 12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...
Seite 193 Proline Promag P 300 PROFINET Technische Daten Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • PROFINET-Netzwerk verfügbar • PROFINET-Verbindung hergestellt • PROFINET Blinking-Feature ...
Seite 194 Technische Daten Proline Promag P 300 PROFINET Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung über: – Leitsystem – Typenschild • Messwertstatus Die Prozessgrössen werden mit einem Messwertstatus kommuniziert • Blinking-Feature über die Vor-Ort Anzeige für vereinfachte Geräteidentifi- zierung und -zuordnung •...
Seite 195 Proline Promag P 300 PROFINET Technische Daten Klemmen Federkraftklemmen: Für Litzen und Litzen mit Aderendhülsen geeignet. Leiterquerschnitt 0,2 … 2,5 mm (24 … 12 AWG). Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
Seite 196 Technische Daten Proline Promag P 300 PROFINET Einfluss Umgebungstempe- Stromausgang ratur Temperaturkoeffizient Max. 1 μA/°C Impuls-/Frequenzausgang Temperaturkoeffizient Kein zusätzlicher Effekt. In Genauigkeit enthalten. 16.7 Montage Kapitel "Montagebedingungen" 16.8 Umgebung Umgebungstemperaturbe- →  24 reich Temperaturtabellen Für den Einsatz im explosionsgefährdeten Bereich die Abhängigkeit von zulässiger Umgebungs- und Messstofftemperatur beachten.
Seite 197 Proline Promag P 300 PROFINET Technische Daten Stoßfestigkeit Stoß durch raue Handhabung in Anlehnung an IEC 60068-2-31 Mechanische Belastung • Messumformergehäuse vor mechanischen Einflüssen wie Stößen oder Schlägen schüt- zen. • Messumformergehäuse nicht als Steighilfe verwenden. Elektromagnetische Ver- Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21) träglichkeit (EMV)
Seite 198 Technische Daten Proline Promag P 300 PROFINET [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0029808  35 PTFE Umgebungstemperatur Messstofftemperatur Farbige Fläche: Der Umgebungstemperaturbereich von –10 … –40 °C (+14 … –40 °F) gilt nur für rostfreie Flansche Leitfähigkeit...
Seite 199 Proline Promag P 300 PROFINET Technische Daten Messrohrauskleidung: PTFE Nennweite Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur: [mm] [in] +25 °C (+77 °F) +80 °C (+176 °F) +100 °C (+212 °F) +130 °C (+266 °F) ½ 0 (0) 0 (0)
Seite 200 Technische Daten Proline Promag P 300 PROFINET [psi] [mbar] DN50 DN65 (2") (2½") DN80 (3") [m /h] ³ 20 30 40 50 60 70 80 90 100 110 120 [gal/min] A0032667-DE  36 Druckverlust DN 50…80 (2…3") bei Bestellmerkmal "Bauart", Option C "Einbaulänge kurz ISO/DVGW bis DN300, ohne Ein-/Auslaufstrecken, Messrohr eingeschnürt"...
Seite 201 Proline Promag P 300 PROFINET Technische Daten Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte für Standard- druckstufen. Gewichtsangaben inklusive Messumformer gemäß Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet". Abweichende Werte aufgrund anderer Messumformerausführungen: Messumformerausführung für den Ex-Bereich (Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet"; Ex d): +2 kg (+4,4 lbs)
Seite 202 Technische Daten Proline Promag P 300 PROFINET Nennweite ASME [mm] [in] Druckstufe [lbs] Class 150 Class 150 Class 150 Class 150 Class 150 Messrohrspezifikation Nennweite Druckstufe Innendurchmesser Prozessanschluss ASME AS 2129 AS 4087 PTFE (DIN) [mm] [in] [bar] [psi] [bar]...
Seite 203 Proline Promag P 300 PROFINET Technische Daten Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet. Kabeleinführung/-verschraubung Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff/Messing vernickelt Adapter für Kabeleinführung mit Innengewinde G ½"...
Seite 204 Technische Daten Proline Promag P 300 PROFINET Externe WLAN-Antenne • Antenne: Kunststoff ASA (acrylic ester-styrene-acrylonitrile) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt • Befestigungswinkel: Rostfreier Stahl Erdungsscheiben Rostfreier Stahl, 1.4435 (F316L); Alloy C22, 2.4602 (UNS N06022); Tantal; Titan Elektrodenbestückung...
Seite 205 Proline Promag P 300 PROFINET Technische Daten A0026785  38 Bedienung mit Touch Control Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar • Zulässige Umgebungstemperatur für die Anzeige: –20 … +60 °C (–4 … +140 °F) Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Anzeige beeinträchtigt...
Seite 206 Technische Daten Proline Promag P 300 PROFINET Gehäusewerkstoff Der Gehäusewerkstoff des Anzeige- und Bedienmoduls DKX001 ist abhängig von der Aus- wahl des Werkstoffs des Messumformergehäuses. Messumformergehäuse Abgesetztes Anzeige- und Bedienmodul Bestellmerkmal "Gehäuse" Werkstoff Werkstoff Option A "Alu, beschichtet" AlSi10Mg, beschichtet AlSi10Mg, beschichtet Kabeleinführung...
Seite 207 Proline Promag P 300 PROFINET Technische Daten Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Webbrowser Notebook, PC oder Tab- • Serviceschnittstelle Sonderdokumentation zum let mit Webbrowser CDI-RJ45 Gerät • WLAN-Schnittstelle • Ethernet-basierter Feldbus (EtherNet/IP, PROFINET) DeviceCare SFE100 Notebook, PC oder Tab- •...
Seite 208 Technische Daten Proline Promag P 300 PROFINET wichtiger Geräte- und Prozessdaten. Dadurch können Betriebs- und Serviceeinsätze wesentlich sicherer und effizienter durchgeführt werden. Im Auslieferungszustand sind die Werkseinstellungen der Parametrierdaten als Sicherung im Gerätespeicher hinterlegt. Dieser kann z.B. nach der Inbetriebnahme mit einem aktualisierten Datensatz überschrieben werden.
Seite 209 Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. Ex-Zulassung Die Geräte sind zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu beachtenden Sicherheitshinweise im separaten Dokument "Safety Instructions"...
Seite 210 Proline Promag P 300 PROFINET Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
Seite 211 Proline Promag P 300 PROFINET Technische Daten Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com. Diagnosefunktionalitäten...
Seite 212 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 213 Proline Promag P 300 PROFINET Technische Daten Inhalt Dokumentationscode cCSAus IS XA01499D cCSAus Ex nA XA01513D INMETRO Ex i XA01500D INMETRO Ex ec XA01501D NEPSI Ex i XA01502D NEPSI Ex nA XA01503D Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310...
Seite 214 Stichwortverzeichnis Proline Promag P 300 PROFINET Stichwortverzeichnis Anforderungen an Personal ..... 9 CE-Zeichen ......10, 209 Anpassungsstücke .
Seite 215 Proline Promag P 300 PROFINET Stichwortverzeichnis siehe Bestimmungsgemäße Verwendung Messumformer ......16 Einsatzgebiet Ex-Zulassung ......209 Restrisiken .
Seite 216 Stichwortverzeichnis Proline Promag P 300 PROFINET Messgerät konfigurieren ....89 Vorbereiten für Montage ....26 Informationen zum Dokument .
Seite 217 Proline Promag P 300 PROFINET Stichwortverzeichnis Freigabecode definieren (Wizard) ... . 122 Reparatur eines Geräts ..... . 181 Freigabecode zurücksetzen (Untermenü) .
Seite 218 Stichwortverzeichnis Proline Promag P 300 PROFINET Umgebungstemperatur Anzeige ... . . 204 Vibrationen ....... . 24 Texteditor .
Seite 220 www.addresses.endress.com...

Endress+Hauser Proline Promag P 300 PROFINET Betriebsanleitung

Quicklinks

Verwandte Anleitungen für Endress+Hauser Proline Promag P 300 PROFINET

Inhaltszusammenfassung für Endress+Hauser Proline Promag P 300 PROFINET
