Endress+Hauser Proline Prosonic Flow P 500 Technische Information Seite 47

Proline Prosonic Flow P 500
Endress+Hauser
1
2

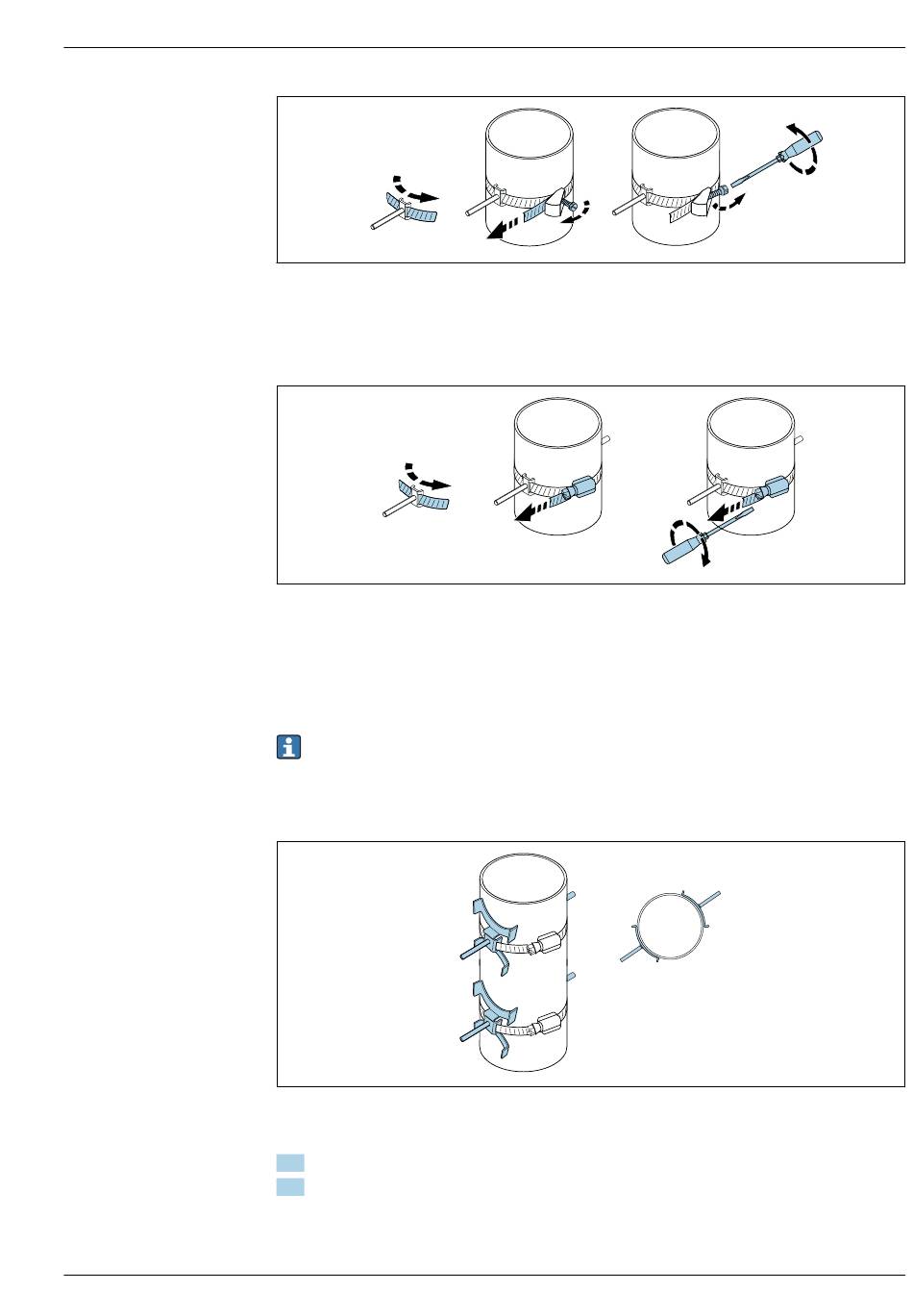

 38 Halterung mit Spannbändern (mittlere Nennweiten) mit klappbarer Schraube
1 Gewindebolzen
2 Spannband
3 Zugschraube
1
 39 Halterung mit Spannbändern (mittlere Nennweiten) ohne klappbare Schraube
1 Gewindebolzen
2 Spannband
3 Zugschraube
Sensorhalterung mit Spannbändern (große Nennweiten)
Nutzbar für
• Messgeräte mit Messbereich DN 50...4000 (2...160")
• Montage auf Rohrleitungen DN > 600 (24")
• 1 Traversenmontage oder 2 Traversenmontage in 180°-Anordnung
• 2 Traversenmontage mit Zweipfad-Messung in 90°-Anordnung (statt 180°)
Vorgehensweise:
1. Messrohrumfang messen. Ganzen/halben oder viertel Umfang notieren.
2. Spannbänder auf Länge (= Messrohrumfang + 30 mm (1,18 in)) kürzen und Schnittstellen
entgraten.
3
2 3
A0043373
A0044350
A0044648
