Proline Prosonic Flow P 500
Endress+Hauser
HART-Eingang
1

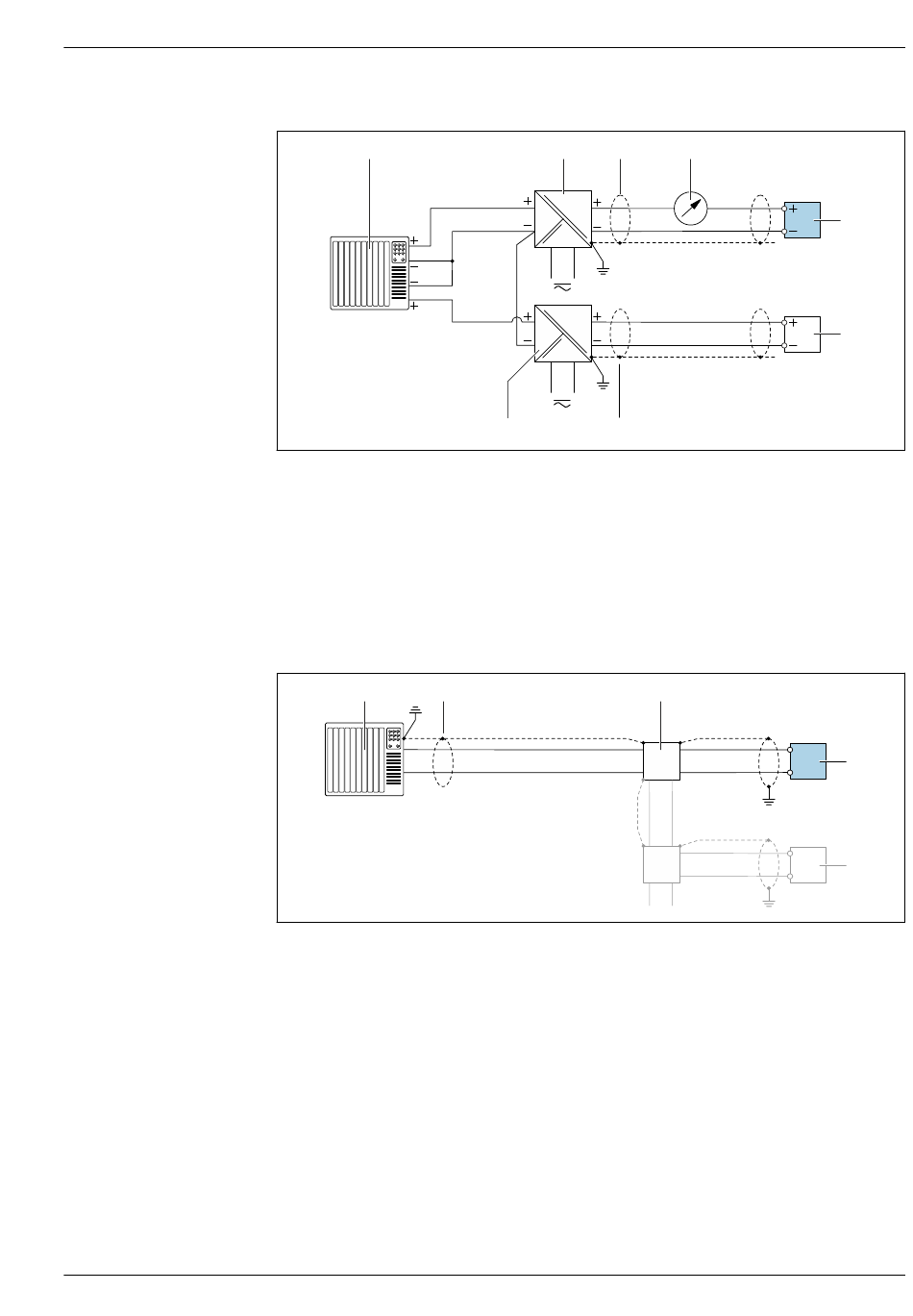

 20 Anschlussbeispiel für HART-Eingang mit gemeinsamen "Minus" (passiv)
1 Automatisierungssystem mit HART-Ausgang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung (z.B. RN221N)
3 Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde-
rungen; Kabelspezifikation beachten
4 Analoges Anzeigeinstrument: Maximale Bürde beachten →  21
5 Temperatur- und Dichtemessgerät: Anforderungen beachten
6 Messumformer
Modbus RS485
1 2
A
B
 21 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde-
rungen; Kabelspezifikation beachten
3 Verteilerbox
4 Messumformer
2
3
4...20 mA
2 3
3
4
6
5
A
4
B
A
4
B
A0028763
A0028765
