Hinweise zur Montage
Montage der Hochtemperatursensoren CH-050 / CH-100
Detaillierte Angaben zur Montage der Hochtemperatursensoren CH-050 / CH-100 (Bestell-
merkmal "Sensorausführung", Optionen AG, AH): Sonderdokumentation "Hochtemperaturan-
wendung " →  88.

Sensorkonfiguration und Einstellungen

DN 15...65 (½...2½")
Spannband
2 Traversen
[mm (in)]
1)
Sensorabstand
– Schnurlänge →  52
1) Abhängig von den Bedingungen an der Messstelle (z. B. Messrohr, Messstoff). Abmessung kann über
FieldCare oder Applicator ermittelt werden. Vergleiche auch Parameter Ergebnis Sensorabstand / Mess-
hilfe in Untermenü Messstelle
2) Bis DN 600 (24")

Ermittlung der Sensor-Montagepositionen

Sensorhalterung mit U-Schrauben
Nutzbar für
• Messgeräte mit Messbereich DN 15...65 (½...2½")
• Montage auf Rohrleitungen DN 15...32 (½...1¼")
Vorgehensweise:
1. Messaufnehmer von Sensorhalterung trennen.
2. Sensorhalterung auf Messrohr positionieren.
3. U-Schrauben durch Sensorhalterung stecken und die Gewinde leicht einfetten.
4. Muttern auf U-Schrauben drehen.
5. Sensorhalterung genau positionieren und die Muttern gleichmäßig festziehen.

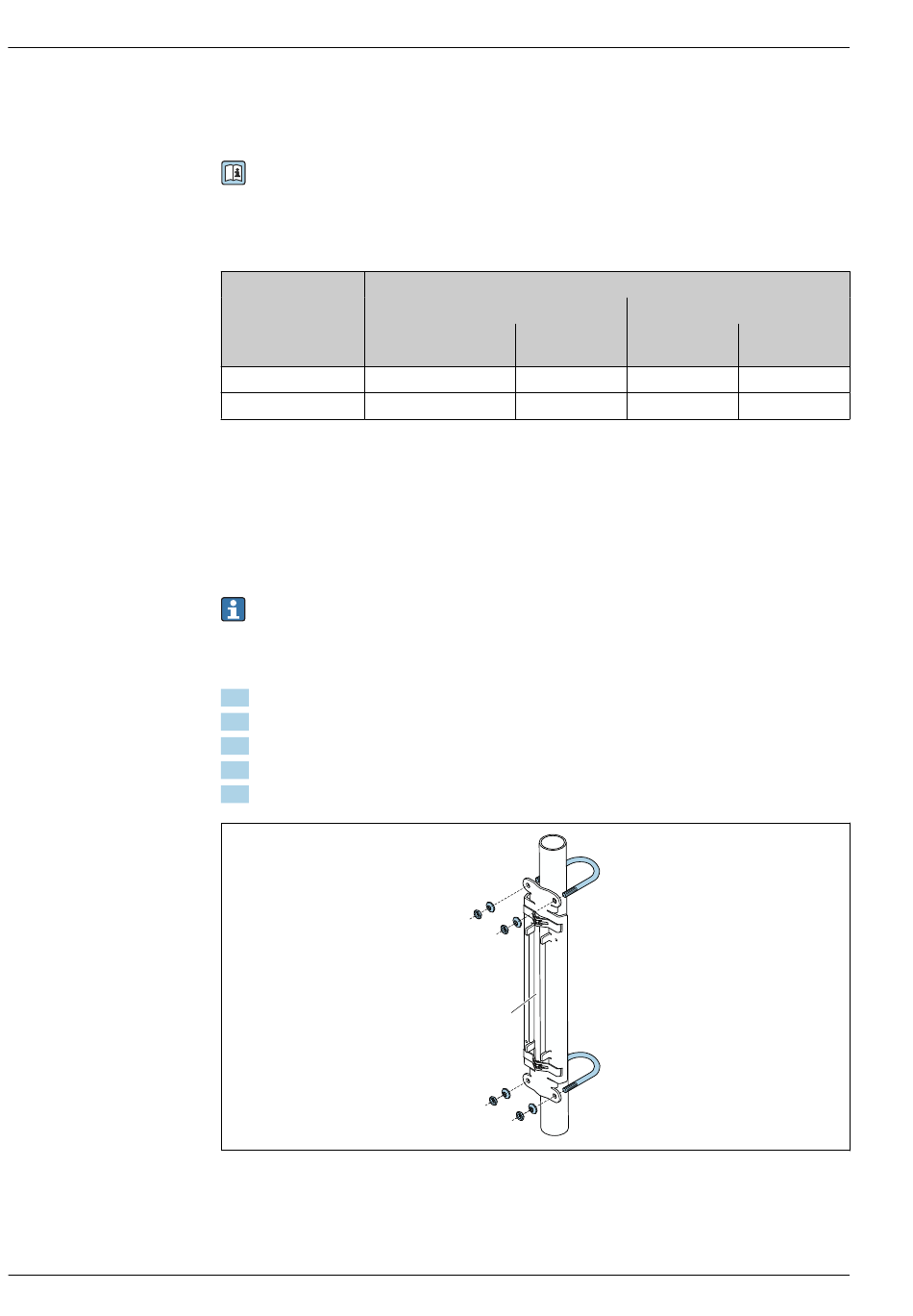

 35 Halterung mit U-Schrauben
1 Sensorhalterung
DN 50...4000 (2...160")
Spannband
1 Traverse 2 Traversen
[mm (in)] [mm (in)]
1)
Sensorabstand Sensorabstand
Messschiene
1
Proline Prosonic Flow P 500
Schweißbolzen
1 Traverse 2 Traversen
[mm (in)] [mm (in)]
1) 1)
Sensorabstand Sensorabstand
1) 2)
Schnurlänge Messschiene
Endress+Hauser
1)
1) 2)
A0043369
