2. Mit Messschnur 1: Fixierteil über den Gewindebolzen des bereits fest montierten Spannbands
1 schieben. Messschnur 1 rechts um das Messrohr führen. Kabelschuh über den Gewindebol-
zen des noch verschiebbaren Spannbands 2 schieben.
3. Mit Messschnur 2: Kabelschuh über den Gewindebolzen des bereits fest montierten Spann-
bands 1 schieben. Messschnur 2 links um das Messrohr führen. Fixierteil über den Gewinde-
bolzen des noch verschiebbaren Spannbands 2 schieben.
4. Das noch verschiebbare Spannband 2 inkl. Gewindebolzen so weit verschieben, bis beide Mess-
schnüre gleichmäßig gespannt sind, dann das Spannband 2 unverrückbar festziehen. Anschlie-
ßend Sensorabstand von der Mitte der Spannbänder prüfen. Wenn zu klein, Spannband 2
wieder lösen und besser positionieren. Beide Spannbänder sollten möglichst senkrecht zur
Messrohrachse und parallel zueinander liegen.


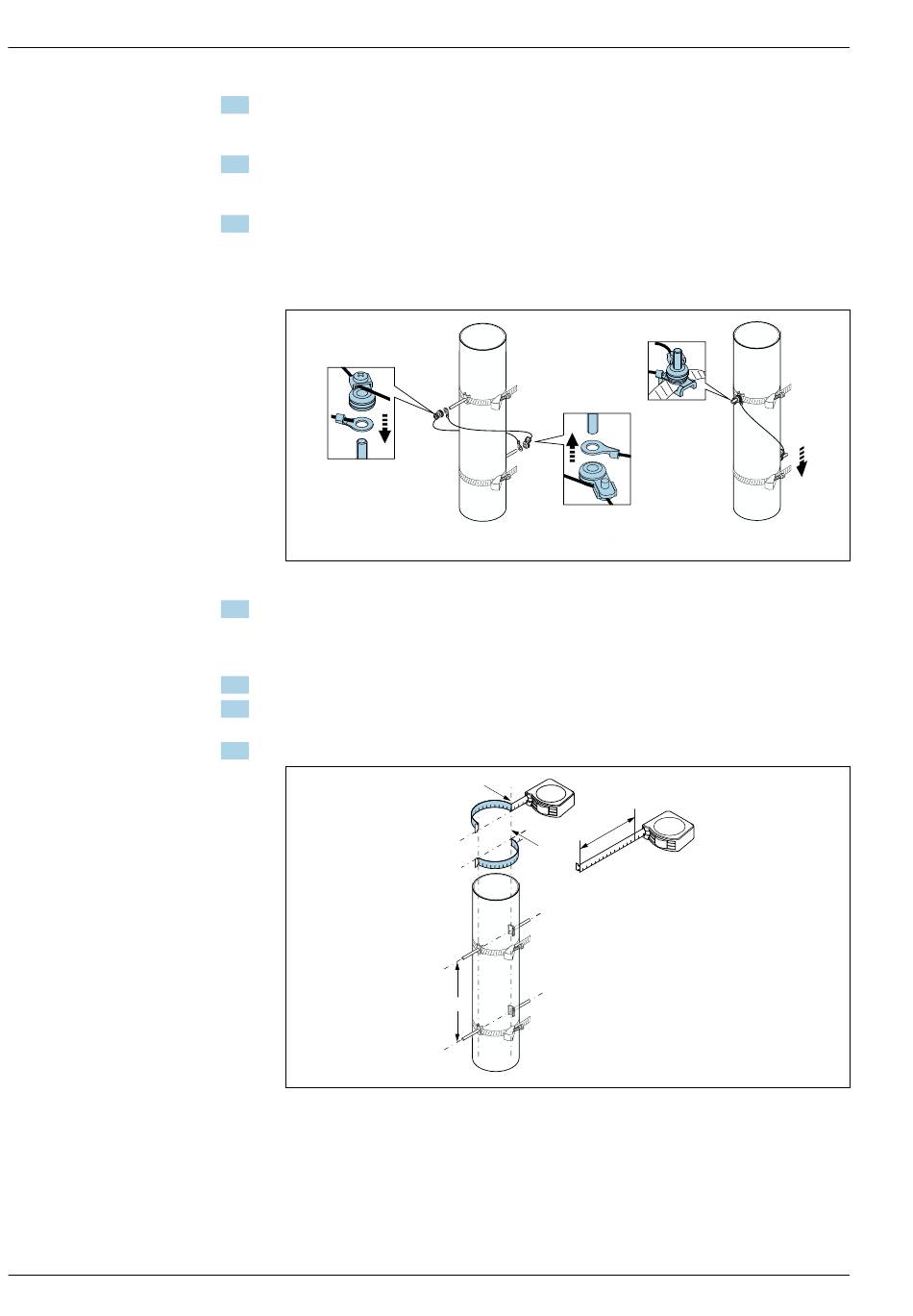

 46 Positionierung der Spannbänder (Arbeitsschritte 2...4)
5. Verschraubung der Fixierteile an den Messschnüren lösen und Messschnüre von den Gewinde-
bolzen entfernen.
Vorgehensweise mit Rollmaßband:
1. Mit einem Rollmaßband den Rohrdurchmesser d ermitteln
2. Den gegenüberliegenden Gewindebolzen d/2 vom vorderen Gewindebolzen montieren. Der
Abstand muss beidseitig d/2 = d' / 2 betragen.
3. Abstand B prüfen.

 47 Positionierung der Spannbänder und Gewindebolzen mit Rollmaßband (Arbeitsschritte 2...4)
d / 2
' / 2
= d
d ' /
d / 2
2
B
