Endress+Hauser Proline Prosonic Flow P 500 Technische Information Seite 34

34
Stromausgang 4-20 mA
1

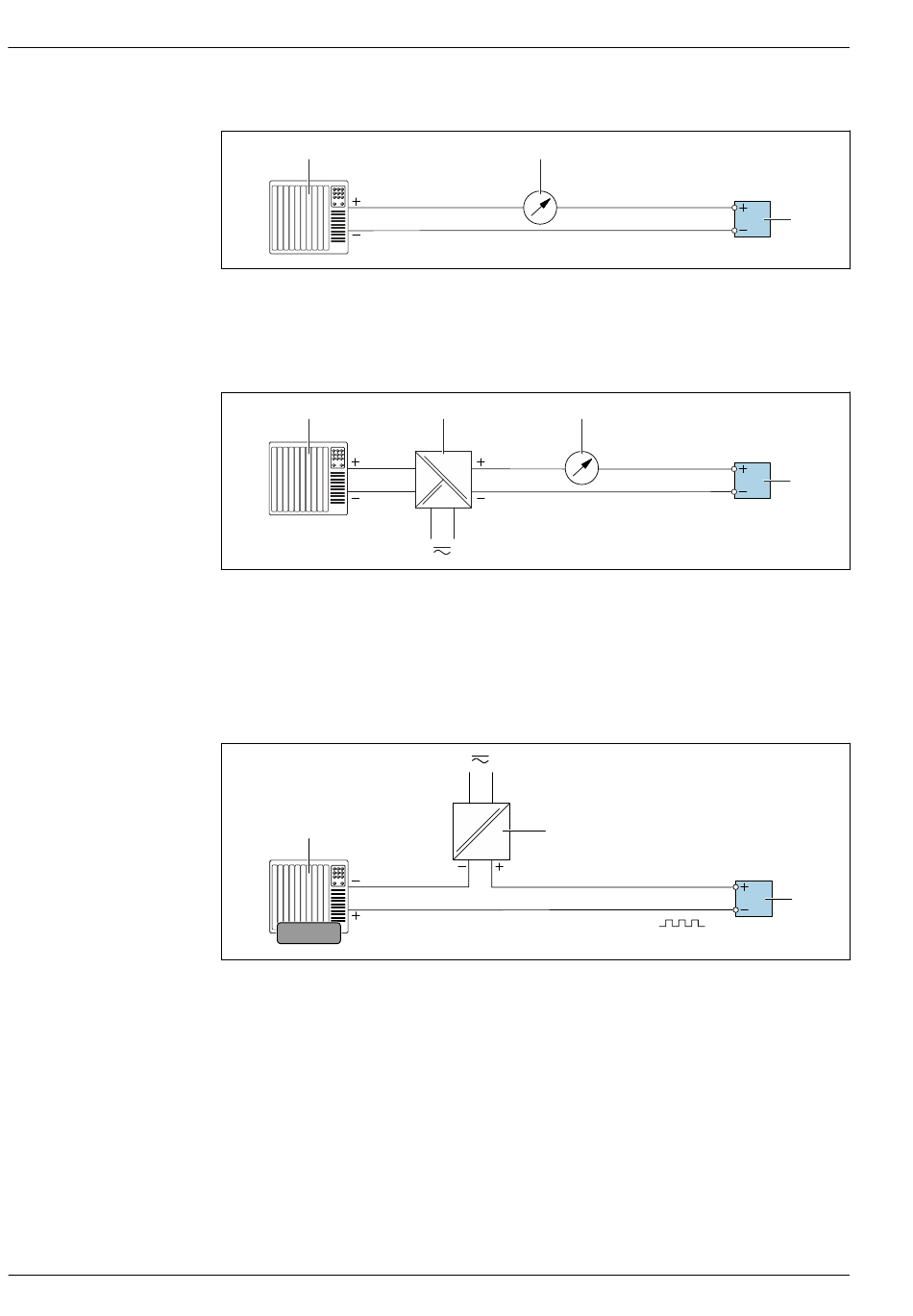

 22 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Analoges Anzeigeinstrument: Maximale Bürde beachten →  21
3 Messumformer
1
 23 Anschlussbeispiel für Stromausgang 4-20 mA (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung (z.B. RN221N)
3 Analoges Anzeigeinstrument: Maximale Bürde beachten →  21
4 Messumformer
Impuls-/Frequenzausgang
1
12345
 24 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down
Widerstand)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  23
2
4...20 mA
2
3
4...20 mA
2
Proline Prosonic Flow P 500
3
A0028758
4
A0028759
3
A0028761
