Einbaulage

Ein- und Auslaufstrecken

Endress+Hauser
A

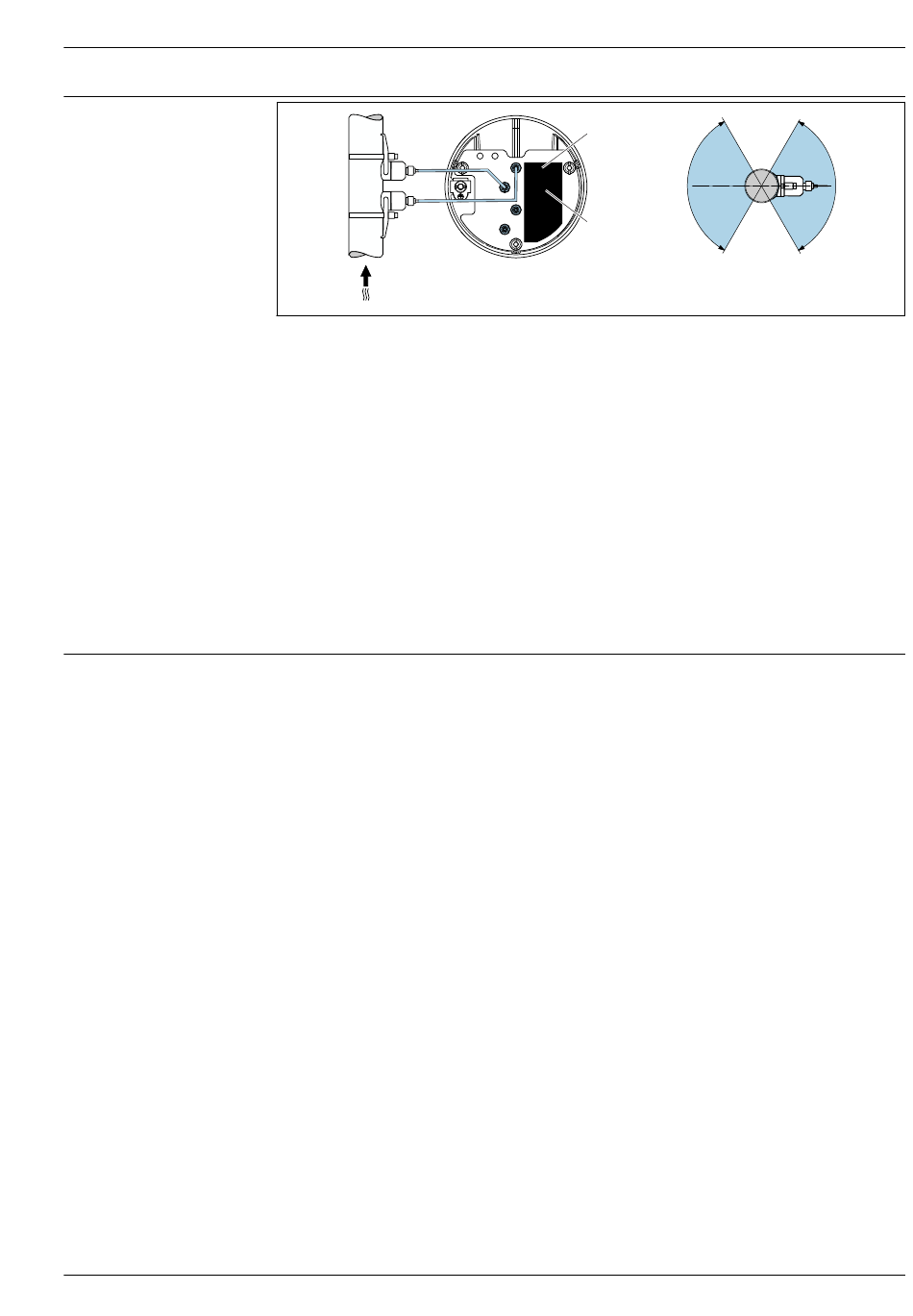

 32 Ansichten Einbaulage
1 Kanal 1 stromaufwärts (upstream)
2 Kanal 1 stromabwärts (downstream)
A Empfohlene Einbaulage mit Fließrichtung nach oben
B Nicht empfohlener Einbaubereich bei horizontaler Einbaulage (60°)
C Empfohlener Einbaubereich max. 120°
Vertikal
Empfohlene Einbaulage mit Fließrichtung nach oben (Ansicht A). Bei dieser Einbaulage sinken mit-
gerissene Feststoffe nach unten und Gase steigen bei stehendem Messstoff aus dem Messaufneh-
merbereich nach oben. Außerdem kann die Rohrleitung vollständig entleert und vor Ablagerungen
geschützt werden.
Horizontal
Im empfohlenen Einbaubereich bei horizontaler Einbaulage (Ansicht B) können Gas- und Luftan-
sammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die Messung weniger
beeinflussen.
Die Messaufnehmer sind nach Möglichkeit vor Armaturen wie z. B. Ventilen, T-Stücken, Bögen,
Pumpen zu montieren. Besteht diese Möglichkeit nicht, wird unter Beachtung der aufgeführten
minimalen Ein- und Auslaufstrecken bei optimaler Sensorkonfiguration die spezifizierte Messgenau-
igkeit des Messgeräts erreicht. Bei mehreren Strömungshindernissen ist die längste angegebene Ein-
laufstrecke einzuhalten.
Ein- und Auslaufstrecken mit FlowDC
Bei folgenden Geräteausführungen sind kürzere Ein- und Auslaufstrecken möglich:
Zweipfad-Messung mit 2 Sensorsets (Bestellmerkmal "Befestigungsart", Option A2 "Clamp-on, 2-
Kanal, 2-Sensorsets") und FlowDC
Weitere Informationen zu FlowDC: Sonderdokumentation zum Gerät →  88
