Proline Prosonic Flow P 500

Elektrischer Anschluss

Endress+Hauser

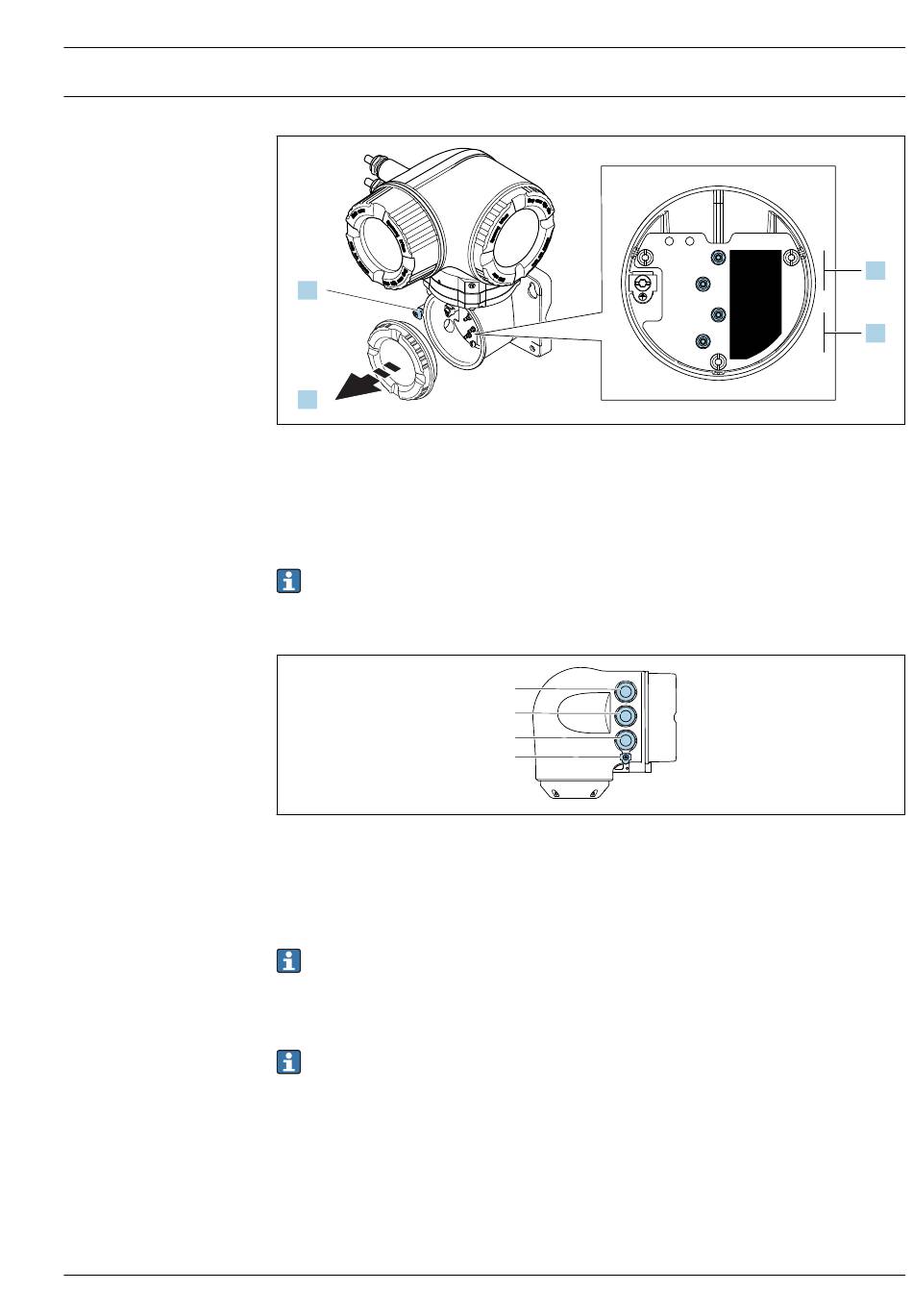

Anschluss Verbindungskabel: Proline 500
1.
2.
1 Sicherungskralle
2 Anschlussraumdeckel: Anschluss Sensorkabel
3 Kanal 1 UP: stromaufwärts (upstream) / DOWN: stromabwärts (downstream)
4 Kanal 2 UP: stromaufwärts (upstream) / DOWN: stromabwärts (downstream)

Anschluss Messumformer

• Klemmenbelegung →  29
• Pinbelegung Gerätestecker →  30
Anschluss Messumformer: Proline 500
1 Anschluss Versorgungsspannung
2 Anschluss Signalübertragung Ein-/Ausgang
3 Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung (DHCP Client) über
Serviceschnittstelle (CDI-RJ45; Nicht Ex); Optional: Anschluss externe WLAN-Antenne
4 Anschluss Potenzialausgleich (PE)
Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich:
Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"
Der Adapter verbindet die Serviceschnittstelle (CDI-RJ45; Nicht Ex) mit einem in der Kabelein-
führung montierten M12 Stecker. Der Anschluss an die Serviceschnittstelle kann dadurch ohne
Öffnen des Geräts über einen M12 Stecker erfolgen.
Netzwerk Verbindung (DHCP Client) über Serviceschnittstelle (CDI-RJ45) →  75
1
2
3
4
UP
3.
CH1
DOWN
UP
CH2
4.
DOWN
A0043219
A0026781
