Proline Prosonic Flow P 500
D
4) Bestellmerkmal "Befestigungsart", Option A2 "Clamp-on, 2-Kanal, 2-Sensorsets"
Endress+Hauser
A
C
D
C

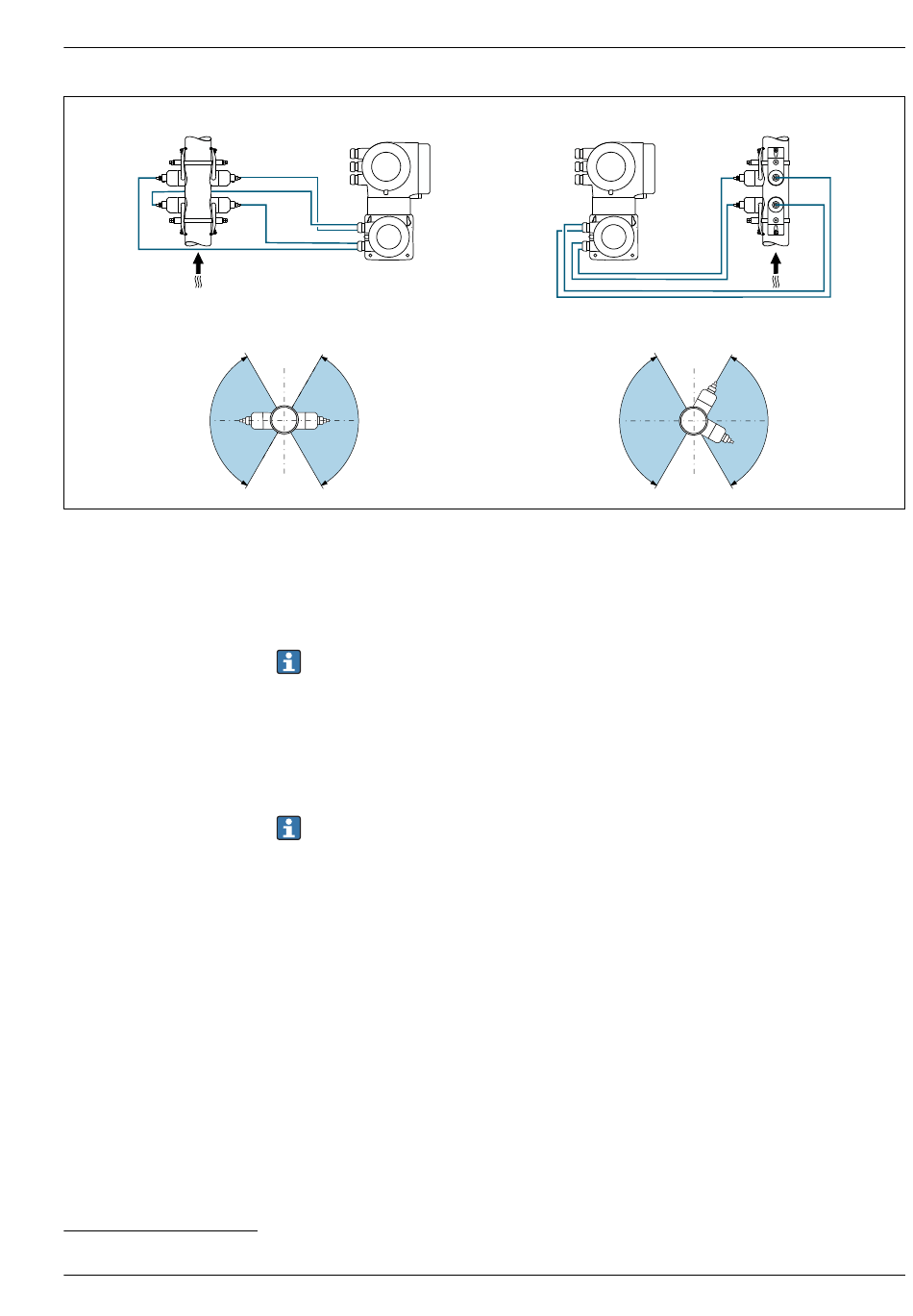

 16 Zweipfad-Messung: Beispiele für die horizontale Anordnung der Sensorsets an einer Messstelle
A Montage der Sensorsets für eine Messung über 1 Traverse
B Montage der Sensorsets für eine Messung über 2 Traversen
C Bei horizontaler Einbaulage: Nicht empfohlener Einbaubereich (60°)
D Bei horizontaler Einbaulage: Empfohlener Einbaubereich max. 120°
Bei einer Messstellenerweiterung von Einpfad-Messung auf Zweipfad-Messung muss ein
baugleicher Sensor ausgewählt werden.
Einpfad-Messung (Alternative Konfiguration)
Bei der Einpfad-Messung wird der Durchfluss ohne Kompensationsmöglichkeit an der Messstelle
erfasst.
Hierzu ist es notwendig, die vorgegebenen Ein- und Auslaufstrecken nach Störstellen in der Mess-
rohrleitung (z.B. Bögen, Erweiterungen, Reduzierungen) exakt einzuhalten.
Zur Sicherstellung der bestmöglichen Messperformance und Messgenauigkeit wird die Stan-
dardkonfiguration mit zwei Sensorsets
B
C
D
C
4)
mit FlowDC empfohlen.
D
A0041975
