Montage Messaufnehmer - Endress+Hauser Proline Prosonic Flow P 500 Technische Information

Proline Prosonic Flow P 500

Montage Messaufnehmer

Endress+Hauser
A
B
C
10 × DN
1
2
0...15 × DN
15 × DN
3
0...15 × DN
15 × DN

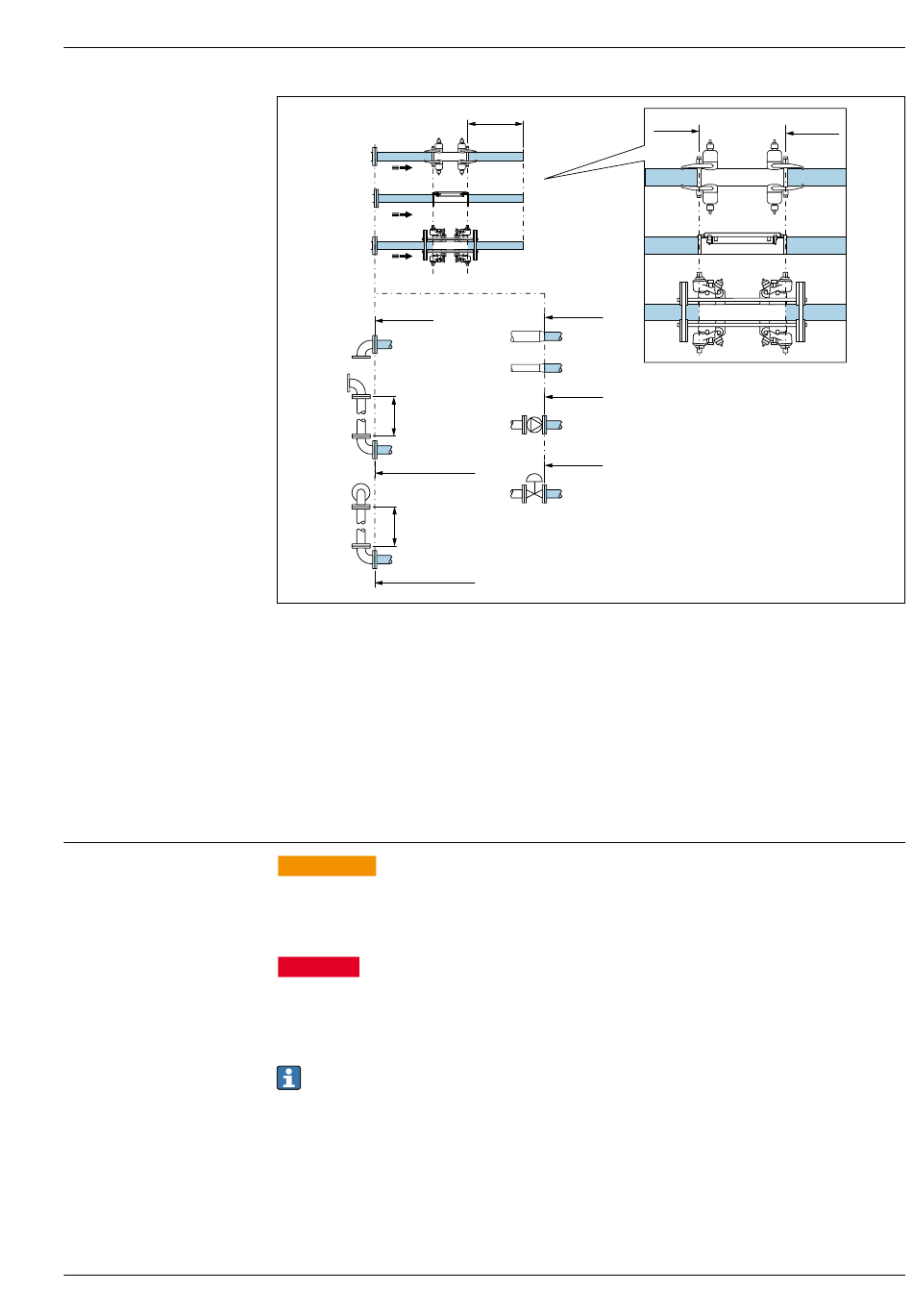

 34
A Ein- und Auslaufstrecken DN 50...4000 (2...160")
B Ein- und Auslaufstrecken DN 15...65 (½...2½")
C Ein- und Auslaufstrecken Hochtemperatursensoren
D Lage der Ein- und Auslaufstrecken am Sensor
1 Rohrkrümmer 90° oder 45°
2 Zwei Rohrkrümmer 90° oder 45° (in einer Ebene, mit 0...15 x DN zwischen den Bögen)
3 Zwei Rohrkrümmer 90° oder 45° (in zwei Ebenen, mit 0...15 x DN zwischen den Bögen)
4a Reduktion
4b Erweiterung
5 Regelventil (2/3 geöffnet)
6 Pumpe
WARNUNG
L
Verletzungsgefahr bei Montage von Sensoren und Spannbändern!
‣
Aufgrund der erhöhten Gefahr von Schnittverletzungen geeignete Schutzhandschuhe und
Schutzbrille tragen.
GEFAHR
L
Verbrennungsgefahr durch heiße Oberflächen!
‣
Geeignete Schutzausrüstung wie temperaturbeständige Schutzhandschuhe, Kleidung oder
Schutzvisiere tragen.
‣
Vor Arbeitsbeginn: Anlage und Messgerät auf berührungssichere Temperatur abkühlen.
Hochtemperaturanwendungen (>170°C)
• Bestellmerkmal "Prozesstemperatur", Optionen H, I, J
• Die Installation für Hochtemperaturanwendungen muss von Endress+Hauser Mitarbeitern
oder von Endress+Hauser geschulten und autorisierten Personen durchgeführt werden.
3× DN
D
15 × DN
4
a
b
20 × DN
5
20 × DN
6
A0053303
43
