Achtung
1. Die Funktion RE wird durch eine Brücke zwischen der Klemme RE und der Erdungsklemme realisiert.
2. In geerdeten Brunnen oder Behältern muss eine Masse-Elektrode RE gemäß Abbildung installiert werden. Die Position der
Elektroden muss genau eingehalten werden.
Pumpe wird ausgeschaltet
7.4

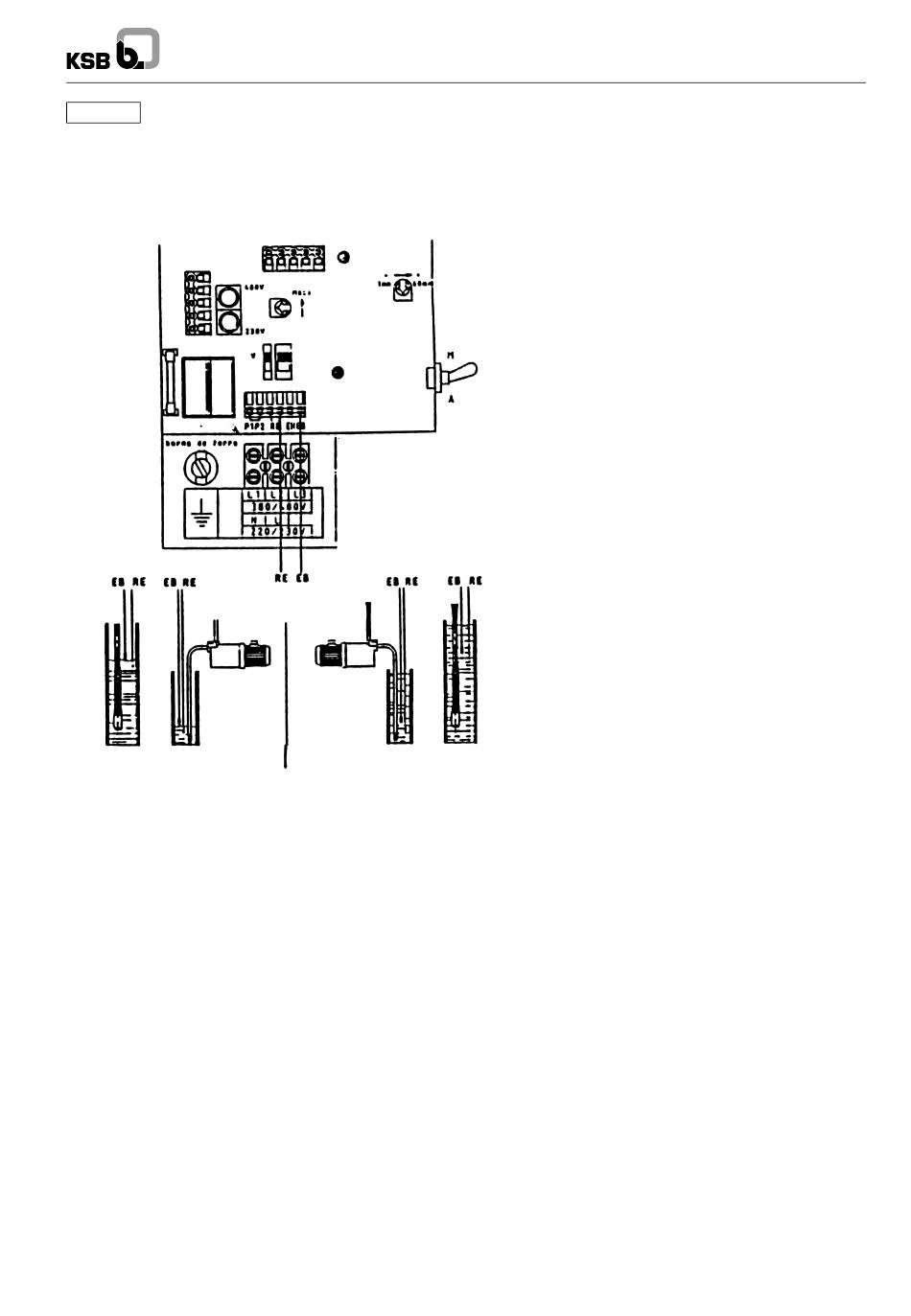

Wasserstandssteuerung mit 1 Elektrode,
Betriebsart "Befüllen"
möglich, jedoch nicht zu empfehlen.
7.5
Weitere Anwendungsmöglichkeiten
-- Anlage mit Druckbehälter
Druckschalter mit den Klemmen P1 und P2 der Anschluss-
klemmenleiste verbinden (vorhandene Brücke zwischen P1
und P2 entfernen).
-- Befüllen eines Behälters
Über einen Schwimmerschalter, der an P1 und P2 ange-
schlossen wird, wird die Pumpe ausgeschaltet, sobald die
maximale Füllstandshöhe erreicht ist.
7.6
Inbetriebnahme
-- Die Inbetriebnahme muss durch Fachpersonal ausgeführt
werden.
Die Inbetriebnahme des Pumpenaggregats wird über die
Stellung des Hauptschalters auf EIN bzw. AUS zugelassen
bzw. ausgeschlossen. Die gelbe Kontrolleuchte zeigt die
Betriebsbereitschaft des Schaltschranks an.
-- Dreiphasige Pumpe
Zwei Drehrichtungen sind möglich. Zur Kontrolle der richti-
gen Drehrichtung ist folgendermaßen vorzugehen:
Aggregat einschalten, Absperrorgan in der Druckleitung
schließen und vorhandenen Druck an einem vor dem Ab-
All manuals and user guides at all-guides.com
1 Elektrode
Pumpe wird eingeschaltet
sperrorgan installierten Manometer kontrollieren. Wenn der
abgelesene Druck dem Wert der Pumpenkennlinie ent-
spricht (siehe Pumpenkatalogheft), ist die Drehrichtung rich-
tig.
Ist der Druck niedriger als der Wert der Kennlinie, hat die
Pumpe eine falsche Drehrichtung. Zur Korrektur zwei Pha-
sen an den Klemmen des Thermorelais vertauschen (den
Schaltschrank vorher vom Netz trennen), dann eine erneute
Drehrichtungskontrolle durchführen.
7.7
Funktionskontrolle
Voraussetzung: Der Schaltschrank steht unter Spannung (die
gelbe Lampe leuchtet). Der Kipp-Schalter befindet sich in Stel-
lung "EIN".
-- Betrieb mit 3 Elektroden in Betriebsart "Entleeren":
Die Elektroden EH und EB nacheinander von der An-
schlussklemmenleiste abklemmen. Das Pumpenaggregat
schaltet aus, die rote Wassermangelanzeige leuchtet auf.
Dann die Elektroden EB und EH nacheinander wieder an der
Klemmenleiste anschließen. Das Aggregat läuft wieder an,
die rote Lampe erlischt.
Wenn der Funktionsablauf nicht dem oben beschriebenen
entspricht, d.h. wenn die rote Lampe nicht erlischt, muss die
Empfindlichkeit der Relaisanlage am Potentiometer so
lange erhöht werden, bis es zum Kontakt kommt und die rote
Lampe erlischt.
UPA CONTROL
9
