KSB UPA CONTROL Betriebsanleitung Seite 12

Halter für Sicherung
Ersatzsicherung
Thermorelais
Schaltspule
230 V
Achtung:
Sicherung in den
der gewählten
Spannung ent-
sprechenden
Halter einsetzen.
Achtung:
Die zwei freien
Drähte 95 und
96 mit den ent-
sprechenden
Klemmen des
Thermorelais
verbinden.
Ausgang zur Pumpe
mit Drehstrommotor
230 V oder 400 V
12
All manuals and user guides at all-guides.com
Empfindlichkeits-
regler
Drehstromnetz
Betriebsbereit-
schaftsleuchte
Anschlussklemmenleiste
Versorgungsklemmenleiste

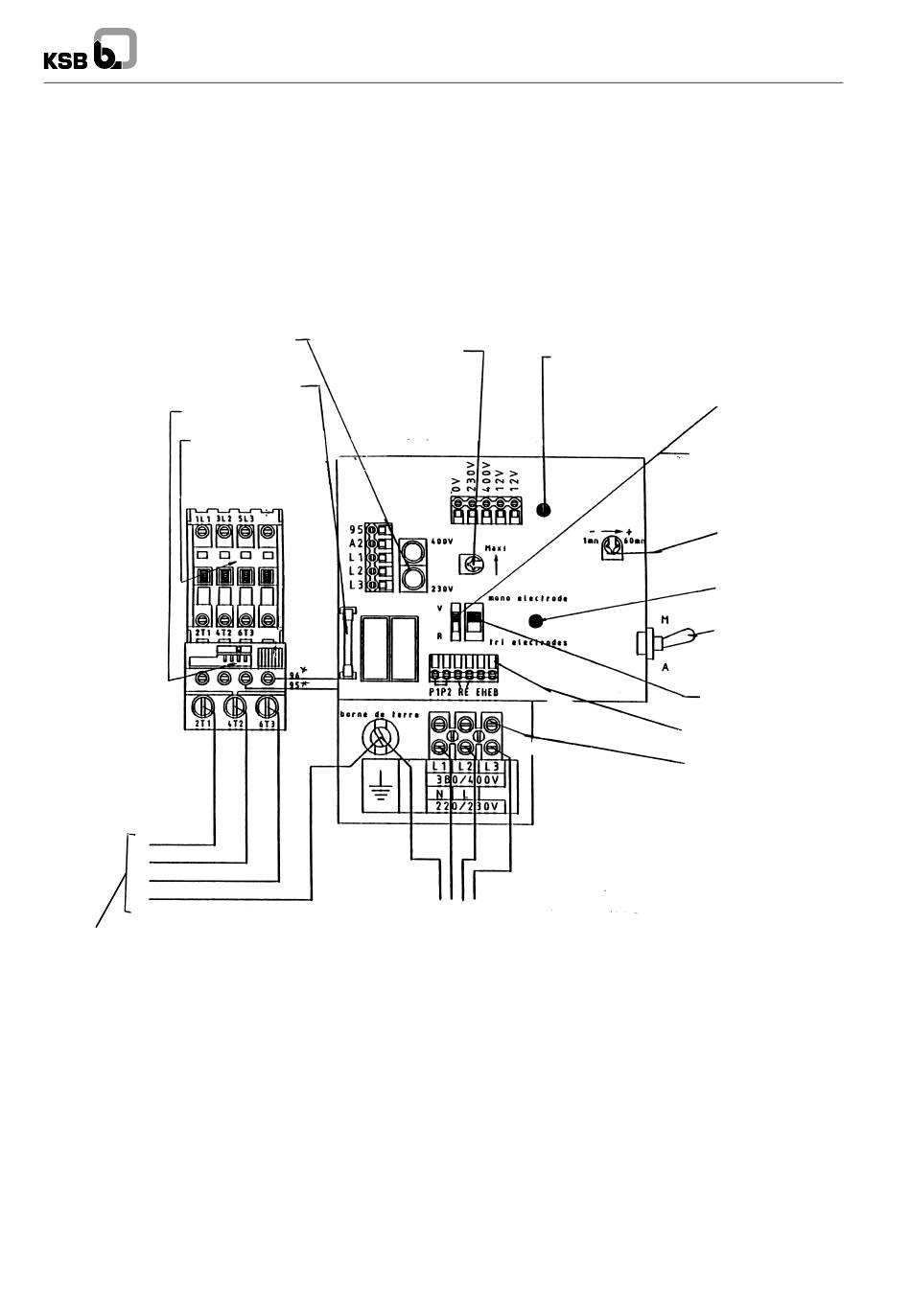

Anschluss des Schaltgeräts UPA CONTROL
an ein Drehstromnetz 230 V oder 400 V
UPA CONTROL
Wahl der Betriebsart
Zeitverzögerung
Wassermangelan-
zeige (rote Lampe)
Schalter
Ein / Aus
Wahl der
Elektrodenzahl
