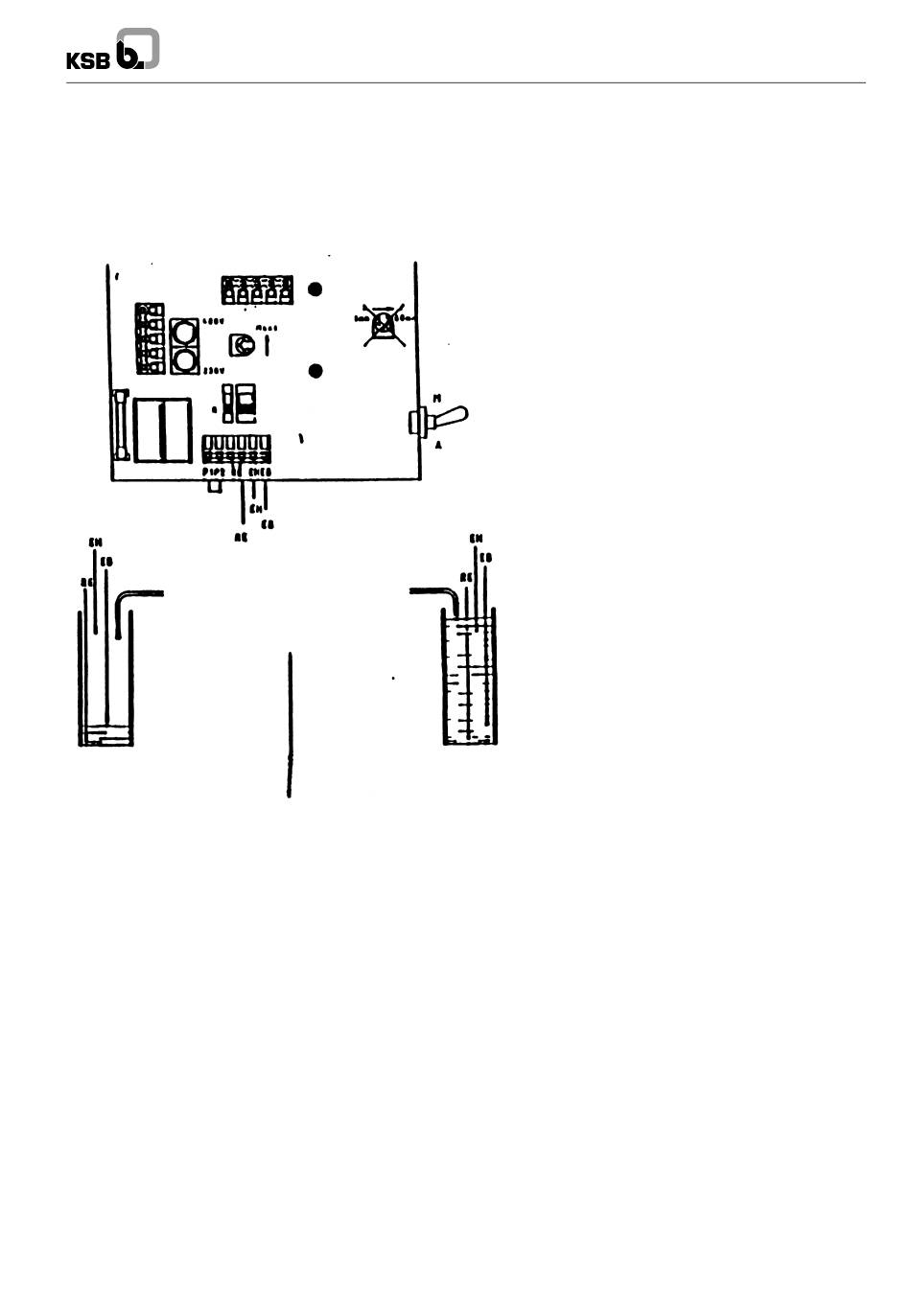

7.2 Détection du niveau d'eau avec trois électrodes en mode remplissage
-- La temporisation n'est pas active dans ce mode de fonctionnement.
-- Mettre les 2 sélecteurs sur les positions 3 électrodes et remplissage comme indiqué sur schéma.
-- Raccorder le câble de chaque électrode aux bornes correspondantes du bornier de raccordement.
-- EH : Electrode "niveau haut" : niveau au-dessus duquel le remplissage s'arrête.
-- EB : Electrode "niveau bas" : niveau en dessous duquel le remplissage démarre.
-- RE : Retour électrode ou électrode de masse. Se place au fond de la cuve à remplir.
-- Bloquer les vis du bornier.
Arrivée d'eau au refoulement
d'une pompe de surface ou
d'un groupe immergé
Reprise du remplissage
All manuals and user guides at all-guides.com
tri èlectrodes
Arrêt du remplissage
UPA CONTROL
